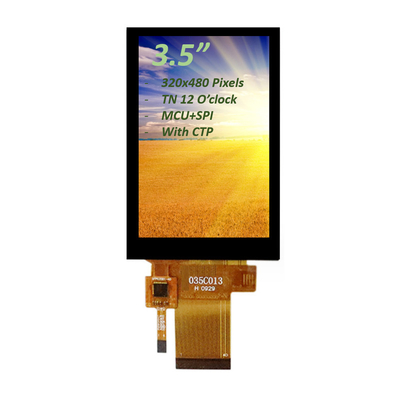

Super niskie koszty Wysokość Jasność 3,5 cali PCAP TFT Display MCU I SPI Interfejs 12 O'Clock LCD Screen Wprowadzenie produktu
Wyświetlacz TFT SAEF Technology SFTO350PY-7118A-CT PCAP jest wyświetlaczem 3,5 cali typu TN (12 godzin) z rozdzielczością HVGA 320x480 pikseli.Ten PCAP TFT LCD Display Module jest wbudowany z kontrolerem ILI9488 lub równoważnym układem ICEkran LCD PCAP TFT o wysokiej jasności wynosi 2,8 V (typowa wartość) dla napięcia operacyjnego.
Moduł TFT SFTO350PY-7118A-CT jest modułem LCD w trybie portretowym o jasności 300 cd/m2.Jeśli chcesz użyć go jako tryb krajobrazu lub zwiększyć jasność, prosimy o kontakt w celu uzyskania dalszego wsparcia technicznego.
TFT touch LCD SFTO350PY-7118A-CT Szeroko stosowany w liczniku i instrumentach, urządzeniu GPS, terminalu POS, czytniku kasy, skanerze, domowej automatyce, telefonie konferencyjnym, analizatorach, sprzęcie gospodarstwa domowego,automatyka domowa, system bezpieczeństwa itp.
| Pozycja |
Specyfikacja |
Jednostka |
| Wielkość ekranu |
3.5 cali |
Diagonalne |
| Liczba pikseli |
320RGB ((H) x 480 ((V) |
Piksele |
| Obszar wyświetlania |
48.96 ((H) x73.44 ((V) |
mm |
| Wskaźnik rozmiaru pikseli |
0.153 ((H) x0.153 ((V) |
mm |
| Wymiar zarysu |
54.48x84.71x3.40 |
mm |
| Układ pikseli |
Wyróżnienie: |
―― |
| Tryb wyświetlania |
Zazwyczaj biały |
―― |
| W kierunku widzenia |
12 0'Clock |
―― |
| W kierunku odwrócenia szarości |
- Tak. |
|
| Wyświetlanie koloru |
262K |
―― |
| Światłość ((cd/m2) |
300 |
nit |
| Wskaźnik kontrastu |
500:1 |
―― |
| Obsługa powierzchni |
―― |
―― |
| Interfejs |
MCU 8/ 16BIT SPI 3/4wire |
|
| Światło tylne |
Typ światła bocznego LED |
―― |
| IC LCM |
ILI9488 |
|
| CTP IC |
FT6336U |
|
| Temperatura działania |
-20~70 |
°C |
| Temperatura przechowywania |
-30~80 |
°C |
| Waga |
―― |
g |
Super niskie koszty Wysokość Jasność 3,5 cali PCAP TFT Display MCU I SPI Interfejs 12 O'Clock Ekran LCD Rysunek produktu
Specyfikacja optyczna
| Pozycja |
Symbol |
Warunki |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
| Światłości białej (środek) |
Lv |
Θ=0
Normalne
Oglądanie
Kąt
IBL= 120mA
|
- Tak. |
300 |
- Tak. |
cd/m2 |
| Czas reakcji |
Tr+Tf |
|
- Tak. |
20 |
40 |
ms |
| Wskaźnik kontrastu |
CR |
|
- Tak. |
500 |
- Tak. |
- Tak. |
|
Kolor
Chromatyczność (CIE 1931)
|
biały |
Wx |
|
0.292 |
0.307 |
0.322 |
|
| |
|
Wy |
|
0.312 |
0.327 |
0.342 |
|
|
Kąt widzenia
|
- Co?
|
ŚL |
CR≥10
|
- Tak. |
70 |
- Tak. |
|
| |
|
ΘR |
|
- Tak. |
70 |
- Tak. |
|
| |
Ver
|
Świat |
|
- Tak. |
60 |
- Tak. |
|
| |
|
ΘD |
|
- Tak. |
60 |
- Tak. |
|
| Jednorodność jasności |
Średnia |
Θ=0 |
80 |
90 |
- Tak. |
% |
| Różnorodność kolorów |
NTSC |
Θ=0 |
57 |
60 |
- Tak. |
% |
| Optymalny kierunek widzenia |
12 0'Clock |
Warunki pomiaru
> Obszar pomiarowy: ciemna sala
> prąd LED IL: 120mA
> Temperatura otoczenia: 25±2°C
> 15 min. czas rozgrzewki
Charakterystyka elektryczna
| Pozycja |
Symbol |
Min. |
Typowy. |
Max, proszę. |
Jednostka |
| Analogiczne napięcie zasilania |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Digitalne napięcie zasilania |
VDDI |
1.65 |
1.8 |
3.3 |
|
| Sygnał wejściowy |
HIV |
0.7VDDI |
- |
VDDI |
V |
| |
VIL |
GND |
- |
0.3VDDI |
V |
Charakterystyka jednostki oświetlenia tylnego
| Pozycja |
Symbol |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
| Prąd LED |
IL |
- |
90 |
120 |
mA |
| napięcie LED |
VL |
- |
2.8 |
3.2 |
V |
| Czas eksploatacji diody LED |
Kr. |
30000 |
40000 |
- |
Godzina |
Interfejs LCM Definicja szpilki
|
Szpilka
Nie, nie, nie.
|
Symbol |
Funkcja |
| 1 |
XL |
Dotknij lewej linii. |
| 2 |
YU |
Dotknij górnego obwodu. |
| 3 |
XR |
Dotknij prawej linii końcowej. |
| 4 |
YD |
Dotknij dolnej linii. |
| 5 |
GND |
Powierzchnia |
| 6 |
IOVCC |
Zasilanie 1,8 V |
| 7 |
Wpływ |
Zasilanie 2,8 V |
| 8 |
FMARK |
Sygnał synchronizacji ram |
| 9 |
CS |
Chip wybierz pin wejściowy (aktywny niski) |
| 10 |
RS |
Wyświetlanie danych/pin wyboru polecenia równolegle |
| 11 |
WR/SPI_SCL |
Aktywność zapisu w równoległym interfejsie MCU 8080 / pin SCL jako Serial Clock |
| 12 |
R & D |
Przeczytanie włączone w równoległym interfejsie MCU 8080. |
| 13 |
SPI_SDA |
dwu-dyscyplinarny szpil seryjnych danych wejściowych/wyjściowych |
| 14 |
SPI_SDO |
Wyjście danych seryjnych |
| 15 |
Zresetowanie |
Zewnętrzny wpis resetowy. |
| 16 |
GND |
Powierzchnia |
| 17-32 |
DB0-DB15 |
MCU równoległy przycisk danych interfejsu |
| 33 |
LEDA |
Światło tylne LED ((Anoda) |
| 34-36 |
LEDK |
Światło tylne LED (katodę) |
| 37 |
GND |
Powierzchnia |
| 38 |
IM0 |
Wybierz tryb interfejsu |
| 39 |
IM1 |
Wybierz tryb interfejsu |
| 40 |
IM2 |
Wybierz tryb interfejsu |
Definicja pinów FPC dotykowych
| 1 |
CTP_RST |
Zresetowanie ekranu dotykowego |
| 2 |
CTP_INT |
Sygnał przerwy ekranu dotykowego |
| 3 |
CTP_SDA |
Sygnał danych ekranu dotykowego |
| 4 |
CTP_SCL |
Sygnał zegara na ekranie dotykowym |
| 5 |
GND |
Powierzchnia |
| 6 |
VDD |
Zasilanie |

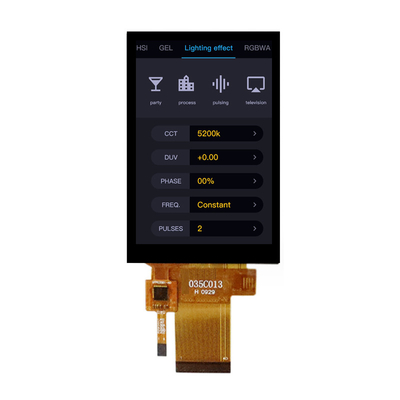

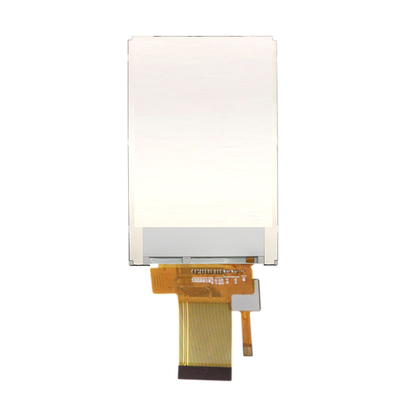

Super niskie koszty Wysokość Jasność 3,5 cali PCAP TFT Display MCU I SPI Interfejs 12 O'Clock LCD Screen Obraz produktu
Zakłady produkcyjne i certyfikaty
Przewidywany pojemnościowy ekran dotykowy (PCAP)
Technologia dotykowa Projected Capacitive (PCAP) zapewnia szybką i wrażliwą reakcję oraz profesjonalną niezawodność.Przewidywany pojemnościowy ekran dotykowy firmy Saef Technology jest przeznaczony do zastosowań w przemyśle, medycynie i motoryzacji.Możemy również łączyć ekrany dotykowe PCAP z wyświetlaczami z ciekłymi kryształami (LCD), który jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
Słowo kluczowe wyszukiwania: wyświetlacz TFT LCD 3,5 cali z CTP, PCAP TFT LCD 3,5 cali, tft 3,5", 3,5" tft lcd, 3,5" tft lcd, 3,5" tft lcd, tft lcd 3.5, wyświetlacz 3,5 tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz LCD, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft, wyświetlacz 3,5 "tft,Ekran LCD 3,5 cala, 320x480 TFT, 3,5 cala 320x480, 3,5 cala RGB
