Szczegóły Produktu:
|
| Produkt: | Moduł wyświetlacza OLED 0,96" | Liczba pikseli: | 128x64 piksele |
|---|---|---|---|
| Układ scalony sterownika: | SSD1315 lub odpowiednik | Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczny (biały) | Obowiązek jazdy: | 1/64 Obowiązek |
| Rozmiar panelu: | 240,7 x 16,6 x 1,3 mm | Obszar aktywny: | 210,74 x 11,175 (mm) |
| Rozstaw pikseli: | 0,17 x 0,175 (mm) | Rozmiar piksela: | 0,15 x 0,15 (mm) |
| Kierunek patrzenia: | Wszystkie kąty widzenia | interfejs: | I2C, SPI opcjonalnie |
| Połączenie: | Podłącz | Kod PIN: | 30 pinów (może być dostosowane) |
| Temperatura robocza: | -40C - +70C | Temperatura przechowywania.: | -40C - +85C |
| DOŻYWOTNI: | 50,000 godzin @60cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 0Moduł wyświetlacza OLED o pojemności 96 cali,wyświetlacz oledowy 128x64,SPI I2C 0 |
||
Ceny hurtowe 0,96 cali OLED Moduł wyświetlacza 128x64 Pixel SPI IIC Interfejs Plug-In Connection Wprowadzenie produktu
SFOS096XZ-7120AP OLED Display Module to wyświetlacz graficzny COG o rozdzielczości 128x64, o rozmiarze przekątnej 0,96 cala.Model OLED został zaprojektowany jako produkt przemysłowy, który ma przewagę konkurencyjnej ceny. Moduł jest wbudowany z SSD1315 IC; obsługuje interfejs I2C i SPI. napięcie zasilania dla logiki wynosi 2,8V, napięcie zasilania dla wyświetlacza wynosi 9V, prąd operacyjny dla VDD wynosi 160μA,obowiązek prowadzenia pojazdu 1/64.
Moduł wyświetlacza SFOS096XZ-7120AP OEL jest odpowiedni do urządzeń noszonych, aplikacji inteligentnych domów itp. Moduł ten może działać w temperaturze od -40°C do +70°C;jego temperatury przechowywania wahają się od -40°C do +85°C.
| Produkt: | Moduł wyświetlacza OLED 0,96" |
| Liczba pikseli: | 128x64 pikseli |
| System sterowania: | SSD1315 lub równoważny |
| Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczne (białe) |
| Praca przy kierownicy: | Wsparcie dla dzieci, 1/64 |
| Obszar aktywny: | 210,74 x 11,175 (mm) |
| Rozmiar panelu: | 240,7 x 16,6 x 1,3 mm |
| Pixel Pitch: | 00,17 x 0,175 (mm) |
| Wielkość pikseli: | 00,15 x 0,15 (mm) |
| Interfejs: | I2C, SPI Nieobowiązkowe |
| W kierunku widzenia: | Wszystkie kąty widzenia |
| Połączenie: | Wtyczka |
| Numer szpilki: | 30 pinów (może być dostosowane) |
| Temperatura pracy: | -40C - +70C |
| Temperatura przechowywania: | -40°C - +85°C |
| Czas trwania: | 50,000 godzin @60cd/m2 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Ceny hurtowe 0,96 cala OLED Moduł wyświetlacza 128x64 Pixel SPI IIC Interfejs Plug-In Connection Rysunek produktu
Definicja szpilki
Pin1, N.C. (GND),Pin rezerwowany (pin podtrzymujący) Pin podtrzymujący może zmniejszyć wpływ naprężenia na piny funkcyjne.
Pin2, Pin3, Pin4, Pin5,Pozytywny terminal kondensatora Inwersji Latającej, ujemny terminal kondensatora Flying Boost, Kondensatory pompy ładowania są wymagane między terminalami.Muszą być pływające, gdy konwerter nie jest używany.
Szpilka6, VBATZapewnienie zasilania dla obwodu konwertera prądu stałego / prądu stałego Jest to szpilka zasilania dla wewnętrznego bufora konwertera napięcia prądu stałego / prądu stałego. Musi być podłączona do zewnętrznego źródła, gdy konwerter jest używany.Należy go podłączyć do VDD, gdy konwerter nie jest używany.
Szpilka7, Pin12, Pin16, Pin21~25, N.C.Pin rezerwowany Pin NC między pinami funkcjonalnymi jest zarezerwowany dla zgodnej i elastycznej konstrukcji.
Szpilka8, VSS,Ziemia obwodu logicznego To jest szpilka ziemska. Działa jako odniesienie dla szpilek logicznych. Musi być podłączona do ziemi zewnętrznej.
Szpilka9, VDD,Zapewnienie zasilania dla logiki To jest wtyczka zasilania napięcia.
Szpilka10, Pin11, BS0, BS1,Wybierz protokoł komunikacjiTe szpilki są wejściem selekcji interfejsu MCU.
Szpilka13/CZ#,Chip Select Ten pin jest wejściem do wyboru chipa. Chip jest włączony do komunikacji MCU tylko wtedy, gdy CS # jest wyciągnięty nisko.
Szpilka14, RST#,Przywrócenie zasilania dla sterownika i sterownika Ten pin jest wejściem sygnału resetowego. Gdy pin jest niski, inicjalizacja chipa jest wykonywana.
Szpilka15, D/C#,Ten szpil jest szpilem sterowania danymi / poleceniami. Kiedy szpil jest wyciągnięty wysoko, wejście w D7 ~ D0 jest traktowane jako dane wyświetlane.wpis w punktach D7~D0 zostanie przeniesiony do rejestru poleceń. Gdy przycisk zostanie wyciągnięty wysoko i wybrany tryb interfejsu seryjnego, dane w SDIN zostaną zinterpretowane jako dane.W trybie I2C, ten pin działa jako SA0 do wyboru adresu niewolnika.
Szpilka18~Pin20, D0~D2,Te szpilki są dwukierunkowymi autobusami danych łączącymi się z autobusem danych MCU. Nieużywane szpilki zaleca się do wiązania LOW.D2 powinien być albo związany LOW albo związany razem z D1 jako wejście danych seryjnych: SDIN, a D0 będzie wejściem zegara seryjnego: SCLK. Gdy wybrany jest tryb I2C, D2, D1 powinny być połączone i służyć jako SDAout, SDAin w aplikacji, a D0 jest wejściem zegara seryjnego, SCL.
Pin26,IREF,Prąd referencyjny do regulacji jasności.Pin ten jest punktem odniesienia prądu segmentu. Rezystor powinien być podłączony między tym pinem a VSS. Ustaw prąd maksymalnie na 12,5 ′′A.
Pin27,VCOMH,Wysoki poziom napięcia wyjściowego dla sygnału COM. Pin ten jest pinem wejściowym dla wysokiego poziomu napięcia wyjściowego dla sygnałów COM. Kondensator powinien być podłączony między ten pin a VSS.
Pin28,VCC,Podpięcie dla panelu OEL. Jest to najbardziej pozytywny pin zasilania napięciem na układzie. Podłączony do tego pinu i VSS powinien być kondensator stabilizacyjny, gdy używany jest konwerter.Musi być podłączony do zewnętrznego źródła, gdy konwerter nie jest używany..
Pin29,VLSS ,To jest analogowa szpilka naziemna, powinna być podłączona do VSS zewnętrznie.
Pin30, N.C. (GND),Pin rezerwowany (pin podtrzymujący) Pin podtrzymujący może zmniejszyć wpływ naprężenia na piny funkcyjne.
Maksymalna wartość bezwzględna
Charakterystyka optyczna
* Pomiar optyczny wykonany przy VDD1 = 2,8 V, VPP = 8,0 V i 7,4 V. Konfiguracja oprogramowania jest zgodna z sekcją 4.4 Inicjalizacja.
Zawartość testów niezawodności
* Próbki wykorzystane do powyższych badań nie obejmują polaryzatora.
* Podczas badań nie zaobserwowano kondensacji wilgoci.

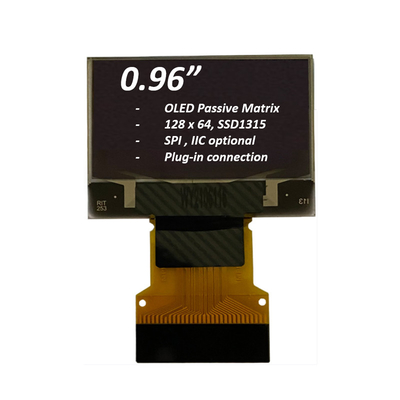

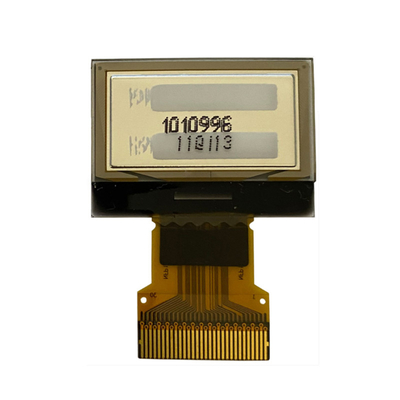

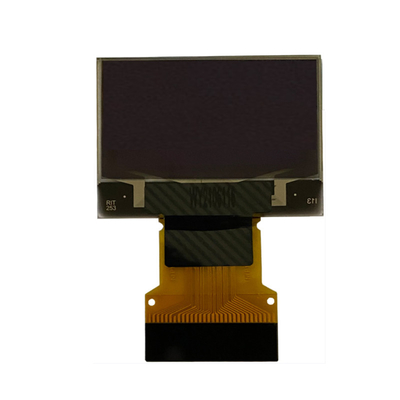

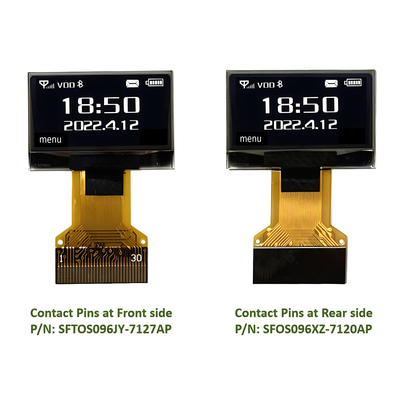

Ceny hurtowe 0,96 cala OLED Moduł wyświetlacza 128x64 Pixel SPI IIC Interfejs Plug-In Connection Product Obraz
SAEF Technology jest profesjonalnym dostawcą modułów OLED. Dostarczamy szeroką gamę standardowych modułów OLED o pasywnej matrycy OLED (PMOLED) / OLED dot matrix display oraz moduli OLED o niestandardowej konstrukcji,Ekrany graficzne OLED i panele wyświetleniowe OLEDStruktura mechaniczna obejmuje Chip on Board (COB), Chip on Glass (COG) i TAB (Tape Automated Bonded).Moduły SAEF OLED są wyposażone we wszystkie ważne zalety:
Graficzne wyświetlacze OLED firmy SAEF Technology są dostępne w trzech strukturach mechanicznych, w tym w technologii COB, COG i TAB pasywnej matrycy.Dostępna rozdzielczość graficzna monochromatyczna OLED w wyświetlaczu graficznym OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graficzne OLED, 200x16 graficzne OLED, OLED 128x32, OLED wyświetlacz 128x64, OLED 128x128, i 256x64 OLED Display.Graficzny wyświetlacz OLED w gamie produktów SAEF posiada wbudowane sterowniki i interfejsy obejmują równoległeModuły OLED posiadają napięcie 3V lub 5V w zależności od rozdzielczości/koloru.
SAEF oferuje szeroką gamę modułów wyświetlaczy OLED w rozmiarach od 0,42" do 5,5" OLED, takich jak 0,42" mikro OLED Display, 0,49" OLED Display, 0,5" OLED Display, 0,54" OLED Display, 0,66" mini OLED Display,0,69" OLED, 0,77" OLED Display, 0,87" OLED Display module0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display,i rozwiązań projektowych na zamówienie.
