Szczegóły Produktu:
|
| Produkt: | 7-calowy wyświetlacz TFT LCD | Temperatura robocza: | -30°C do +75°C |
|---|---|---|---|
| Luminancja powierzchni: | 1000 cd/m2 (nitów) | Rozstrzygnięcie: | 1024 RGB x 600 |
| Interfejs: | RGB | Kod PIN: | 50 pinów |
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia (85/85/85/85) | Wym. konturu: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Aktywny obszar: | 154,21(W)x85,92(V) (mm) | Ekran dotykowy: | CTP Opcjonalnie |
| Obsługa powierzchni: | Twarda powłoka (3H) | Wyświetl kolory: | 16,7 mln |
| Połączenie: | Podłącz | Temperatura przechowywania.: | -30℃ do +80℃ |
| świadectwo: | ISO9001:2015 / ISO1400:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 7 cali PCAP TFT Display,1000nits PCAP TFT Display |
||
7-calowy wyświetlacz PCAP TFT 1024x600 1000nits RGB szeroka temperatura pracy Wprowadzenie produktu
SFTO700XC-7026AN TFT LCD Display to 7-calowy ekran typu IPS z pełnym kątem widzenia o rozdzielczości 1024x600 pikseli.ten ekran TFT SFTO700XC-7026AN jest uruchamiany na 3.3V (( napięcie mocy), Vdd wynosi od 3,0V do 3,6V.
SFTO700XC-7026AN jest zaprojektowany z pojemnościowym panelem dotykowym, IIC i interfejsem USB opcjonalnie.TFT touch LCD SFTO700XC-7026AN jest w dobrej jakościJako wyświetlacz klasy przemysłowej, produkt ten jest szeroko stosowany w zastosowaniach przemysłowych i medycznych, terminalu POS bankowym, HMI, domowej automatyce, systemie bezpieczeństwa itp.
| Produkt: | 7-calowy wyświetlacz TFT LCD |
| Światłość powierzchni: | 1000 Cd/m2 (nits) |
| Temperatura pracy: | -30°C do +75°C |
| Temperatura przechowywania: | -30°C do +80°C |
| Numer szpilki: | 50 pinów |
| Rozstrzygnięcie: | 1024 RGB X 600 |
| Interfejs: | RGB |
| W kierunku widzenia: | IPS, wszystkie kąty widzenia (85/85/85/85) |
| Obszar aktywny: | 154.21 ((H) x85.92 ((V) (mm) |
| Opis: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Ekran dotykowy: | CTP nieobowiązkowe |
| Kolory wyświetlania: | 160,7 M |
| Obsługa powierzchni: | Twarda powłoka ((3H) |
| Połączenie: | Wtykacz |
| Certyfikat: | ISO9001:2015 / ISO1400:2015 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Cechy
Ten 7-calowy ekran TFT LCD to kolor aktywny matrycy TFT LCD z wykorzystaniem amorficznych krzemowych TFT (ThinFilm Transistors) jako aktywnych urządzeń przełączania.
Ten PCAP TFT LCD 7-calowy wyświetlacz jest zaprojektowany z pojemnościowym ekranem dotykowym, szkło pokrycia może być dostosowane zgodnie z wymaganiami klienta.
Ten 7-calowy ekran TFT jest z zakresem kolorów typ. 50% Min.45%.
Czas reakcji tego 12,1-calowego LCD TFT wynosi typowo 30 ms, maksymalnie 35 ms.
Ten 7-calowy wyświetlacz TFT 1024x600 ma współczynnik kontrastu Typ:1000 min:800.
Ten 7-calowy RGB TFT działa w szerokiej temperaturze od -30 do +75 stopni.
Ten 7-calowy wyświetlacz TFT to standardowy ekran LCD z interfejsem RGB o 50 pinów.
7-calowy wyświetlacz TFT LCD szerokotemperaturowy 1024x600 HMI Ekran RGB 50 pinów Rysunek produktu
Specyfikacje elektryczne modułu LCD
Definicja szpilki
I: wejście, O: wyjście, P: moc
Uwaga 1: Wybierz tryb DE/SYNC. Zazwyczaj pociągnij wysoko.Kiedy wybierzesz tryb DE, MODE=1 ̇, VS i HS muszą pociągać wysoko.Kiedy wybierzesz tryb SYNC, MODE= ̇0 ̇, DE musi być uziemione.
Uwaga 2: Przy wprowadzaniu 18-bitowych danych RGB, dwa niskie bity danych R, G i B muszą być zakorzenione.
Uwaga 3: Dane należy zablokować na krawędzi spadającej DCLK

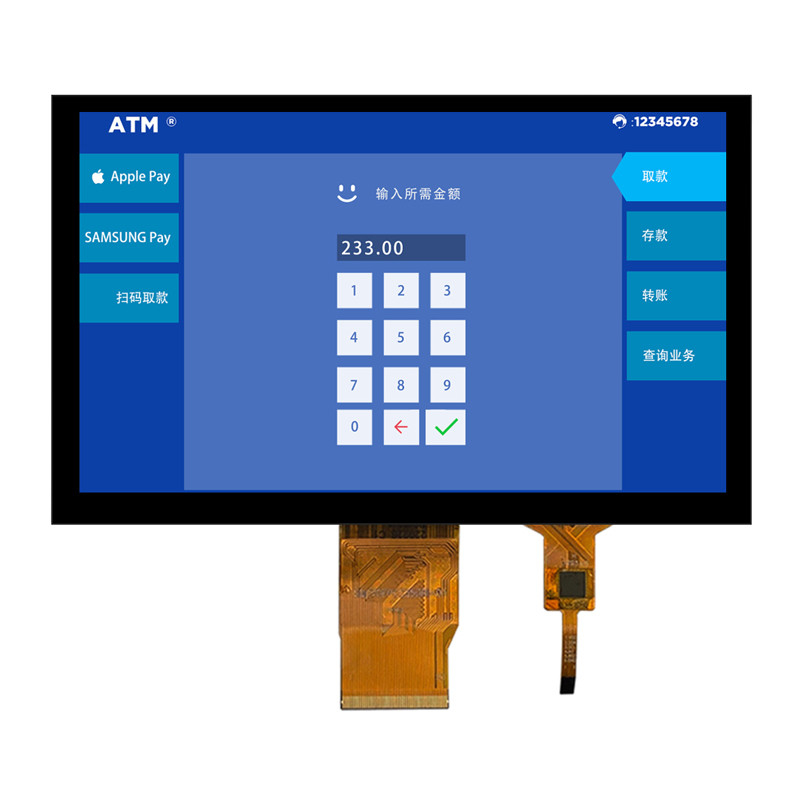

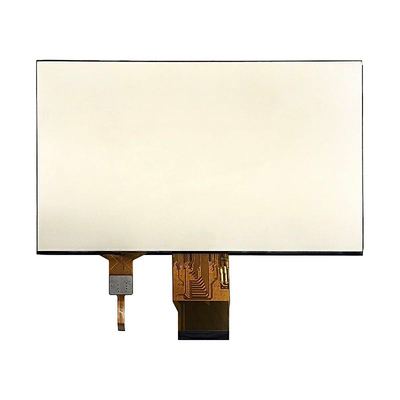

7 cali PCAP TFT Display 1024x600 1000nits RGB szeroka temperatura pracy Obraz produktu
Zakłady produkcyjne i certyfikaty
Przewidywany pojemnościowy ekran dotykowy (PCAP)
Technologia dotykowa PCAP (Projected Capacitive) zapewnia szybką i wrażliwą reakcję oraz niezawodność profesjonalną.Przewidywany pojemnościowy ekran dotykowy firmy Saef Technology jest przeznaczony do ściśleMożemy również łączyć ekrany dotykowe PCAP z ekranami ciekłych kryształów (LCD),które jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.
Okładka szkłowa:
1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF
Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232
