Szczegóły Produktu:
|
| Produkt: | 0Moduł wyświetlacza OLED o pojemności 0,63 cala | Liczba pikseli: | 120x28 pikseli |
|---|---|---|---|
| Układ scalony sterownika: | SSD1312 lub równoważny | Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczny (biały) | Obowiązek jazdy: | Wsparcie, 1/28 |
| Rozmiar panelu: | 210,54 x 6,62 x 1,22 (mm) | Obszar aktywny: | 150,58 x 3,62 (mm) |
| Rozstaw pikseli: | 0,13 x 0,13 (mm) | Rozmiar piksela: | 00,11 x 0,11 (mm) |
| Kierunek patrzenia: | Wszystkie kąty widzenia | interfejs: | I2C |
| Połączenie: | Lutowanie/Hotbar (konfigurowalny) | Kod PIN: | 14 pinów (można dostosować) |
| DOŻYWOTNI: | 50,000 godzin @60cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza OLED o rozmiarach 120x28 pikseli,0Moduł wyświetlacza OLED o pojemności 0,63 cala |
||
0.63 cali 120x28 pikseli OLED Display Module, 0,63 cali OEL Matrix Display Wprowadzenie produktu
SFOS063XZ-7114AN OLED Display Module jest wyświetlaczem graficznym COG o rozdzielczości 120x28, o rozmiarze przekątnej 0,63 cala.Model OLED został zaprojektowany jako produkt przemysłowy, który ma przewagę konkurencyjnej ceny. Moduł jest wbudowany z układem SSD1312 IC; obsługuje interfejs I2C. Napięcie zasilania dla logiki wynosi 2.8V typowe, w zakresie od 1.65V do 3.3V, napięcie zasilania dla wyświetlacza wynosi 8V,Prąd roboczy dla VDD wynosi 180 μA, obowiązek kierowcy 1/28.Moduł wyświetlacza SFOS063XZ-7114AN OEL jest odpowiedni do urządzeń noszonych, aplikacji inteligentnego domu itp. Moduł ten może działać w temperaturze od -40°C do +80°C;jego temperatury przechowywania wahają się od -40°C do +85°C.
Cechy
9Ten 0,63 cala ekran OLED ma szybszy czas reakcji (10 mikrosekund przy +25 °C).
10. Ten 0,63 cali produkt mono OLED ma wysoką jasność i ten produkt ma współczynnik kontrastu do 2000:1.
11Ten tani produkt OLED o średnicy 0,63 cali ma niższe zużycie energii - zmniejszając emisję CO2.
| Produkt: | 0Moduł wyświetlacza OLED o pojemności 63 cali |
| System sterowania: | SSD1312 lub równoważny |
| Interfejs: | I2C |
| Kolor wyświetlacza: | Monochromatyczne (białe) |
| Liczba pikseli: | 120 x 28 pikseli |
| Tryb wyświetlania: | Matryca pasywna |
| Praca przy kierownicy: | Wsparcie, 1/28 |
| Rozmiar panelu: | 210,54 x 6,62 x 1,22 (mm) |
| Obszar aktywny: | 150,58 x 3,62 (mm) |
| Pixel Pitch: | 00,13 x 0,13 (mm) |
| Wielkość pikseli: | 0.11 x 0,11 (mm) |
| Numer szpilki: | 14 pinów (może być dostosowane) |
| W kierunku widzenia: | Wszystkie kąty widzenia |
| Połączenie: | Lutowanie/Hotbar (przystosowany) |
| Czas trwania: | 50,000 godzin @60cd/m2 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |

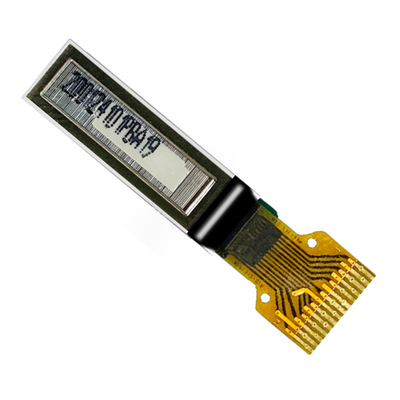

0.63 cali 120x28 pikseli OLED Display Module, 0,63 cali OEL Matrix Display Rysunek produktu
Maksymalne ratingi bezwzględne
Charakterystyka optyczna
Definicja szpilki
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Pozytywny końcowy kondensatora odwracającego, ujemny końcowy kondensatora wzmacniającego.Muszą być pływające, gdy konwerter nie jest używany.
Pin 5.VDD2VBAT
Zapewnienie zasilania dla obwodu konwertera prądu stałego / prądu stałego. Jest to pin zasilania dla wewnętrznego bufora konwertera napięcia prądu stałego / prądu stałego. Musi być podłączony do zewnętrznego źródła, gdy używany jest konwerter.Należy go podłączyć do VDD, gdy konwerter nie jest używany..
Szpilka6, VBREFNC
Szpilka7, VSS
Podłoże obwodów logicznychTo jest szpilka podłoża.Działa jako odniesienie dla szpilek logicznych.Muszą być podłączone do zewnętrznego podłoża.
Szpilka8, VDD1
To jest wtyczka zasilania, musi być podłączona do zewnętrznego źródła.
Szpilka9, RES#
Przywrócenie zasilania dla sterownika i sterownika. Ten pin jest wejściem sygnału resetowego. Kiedy pin jest niski, inicjalizacja chipa jest wykonywana.
Szpilka10, SCL
Sygnał zegarowy autobusu IIC. Przekaz informacji w autobusie I2C następuje po sygmale zegarowym. Każdy przesył bitów danych odbywa się w ciągu jednego okresu zegarowego tego szczytu.
Szpilka11, SDA
Ten pin działa jako kanał komunikacyjny między nadajnikiem a odbiornikiem.
Pin12, IREF
Prąd referencyjny do regulacji jasności. Ten szpil jest szpilem referencyjnym prądu segmentu. Rezystor powinien być podłączony między tym szpilem a VSS. Ustaw prąd maksymalnie na 12,5 uA.
Szpilka13, VCOMH
Wysoki poziom napięcia wyjściowego dla sygnału COM. Ten pin jest pinem wejściowym dla wysokiego poziomu napięcia wyjściowego dla sygnałów COM. Kondensator powinien być podłączony między ten pin a VSS.
Szpilka14, VCC
Podpięcie dla panelu OEL. Jest to największy napięcie napięcia dodatni pin zasilania układu. Stabilizacyjny kondensator powinien być podłączony między tym pinem i VSS, gdy jest używany konwerter.Musi być podłączony do zewnętrznego źródła, gdy konwerter nie jest używany..

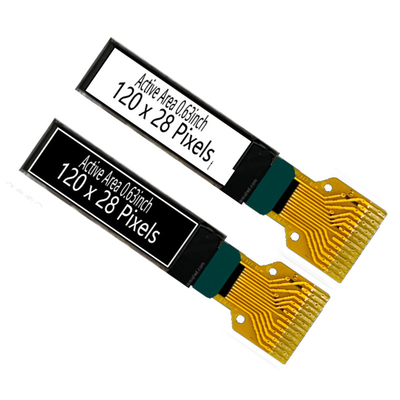

0Moduł wyświetlacza OLED o wymiarach 120x28 pikseli, wyświetlacz matrycy OEL o wymiarach 0,63 calaObraz produktu
