Szczegóły Produktu:
|
| Produkt: | Moduł wyświetlacza OLED o przekątnej 1,3 cala | Liczba pikseli: | Grafika 128x64 |
|---|---|---|---|
| Układ scalony sterownika: | CH1116G lub odpowiednik | Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Mono Biały, Niebieski, opcjonalnie | Obowiązek jazdy: | 1/64 Obowiązek |
| Rozmiar panelu: | 34,5 x 23,0 x 1,4 (mm) | Obszar aktywny: | 29,42 x 14,7 (mm) |
| Rozstaw pikseli: | 0,23 x 0,23 (mm) | Rozmiar piksela: | 00,21 x 0,21 mm |
| Kierunek patrzenia: | Wszystkie kąty widzenia | interfejs: | 8-bitowy 68XX/80XX, 3/4-przewodowy SPI, I2C |
| Połączenie: | Podłącz | Kod PIN: | 30 szpilek |
| DOŻYWOTNI: | 50,000 godzin @60cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł monokromatycznego wyświetlacza OLED,Moduł wyświetlacza OLED 128x64 pikseli |
||

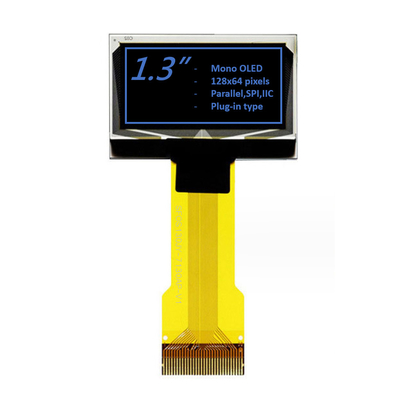

1Moduł wyświetlacza OLED monochromatycznego o pojemności 0,3 cala o rozdzielczości 128x64 pikselaRysunek produktuWprowadzenie produktu
SFOS130JY-7130AP OLED Display Module to wyświetlacz graficzny COG o rozdzielczości 128x64, o przekątnej 1,3 cala.Model OLED został zaprojektowany jako produkt przemysłowy, który ma przewagę konkurencyjnej ceny. Moduł jest wbudowany z CH1116G IC; obsługuje 8-bitowy 68XX/80XX Parallel, 3/4-przewodowy SPI, interfejs I2C. napięcie zasilania dla Logic wynosi 4V, napięcie zasilania dla wyświetlacza wynosi 14V,prąd roboczy dla VDD wynosi 180μAModuł wyświetlacza SFOS130Y-7130AP OEL może działać w temperaturze od -40°C do +80°C; jego temperatury przechowywania wahają się od -40°C do +80°C.
| Produkt: | 1Moduł wyświetlacza OLED o pojemności 0,3 cala |
| Liczba pikseli: | Grafika 128x64 |
| Tryb wyświetlania: | Matryca pasywna |
| System sterowania: | CH1116G lub równoważny |
| Kolor wyświetlacza: | Mono Biały, Niebieski, opcjonalny |
| Praca przy kierownicy: | Wsparcie dla dzieci, 1/64 |
| Rozmiar panelu: | 34.5 x 23.0 x 1.4 (mm) |
| Obszar aktywny: | 290,42 x 14,7 (mm) |
| Pixel Pitch: | 00,23 x 0,23 mm |
| Wielkość pikseli: | 00,21 x 0,21 mm |
| Interfejs: | 8-bitowy 68XX/80XX, SPI 3/4-przewodowy, I2C |
| Numer szpilki: | 30 szpilów |
| W kierunku widzenia: | Wszystkie kąty widzenia |
| Połączenie: | Połączenie podłączone |
| Czas trwania: | 50,000 godzin @60cd/m2 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Cechy
10Ten 1,3-calowy wyświetlacz OLED ma szybszy czas reakcji (10 mikrosekund przy +25 °C).
10. Ten 1,3-calowy produkt mono OLED ma wysoką jasność i współczynnik kontrastu do 2000:1.
11Ta tania, 1,3 cala lampa OLED ma mniejsze zużycie energii - zmniejszając emisję CO2.

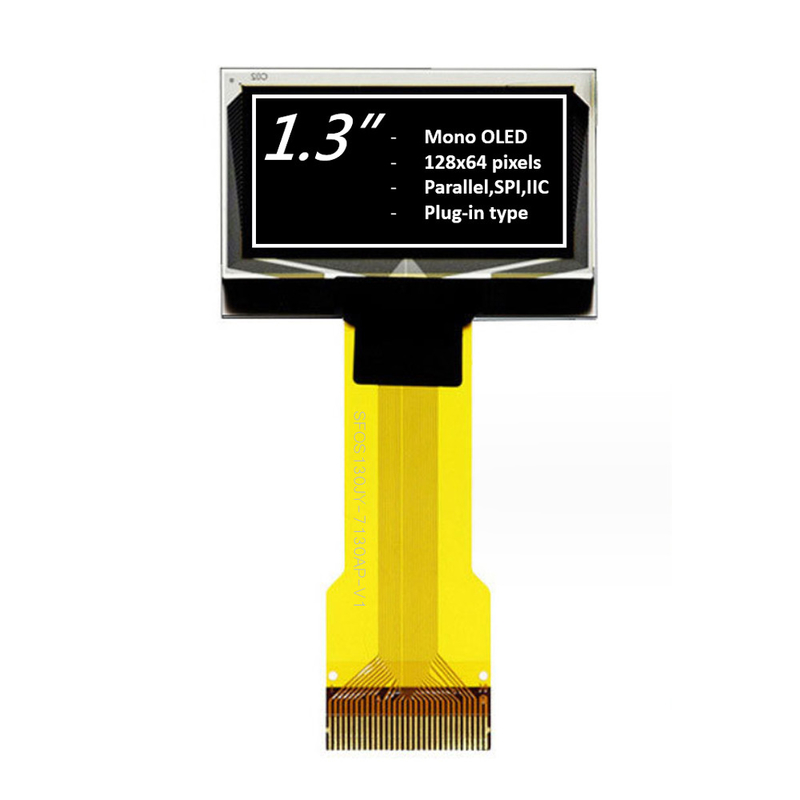

1Moduł wyświetlacza OLED monochromatycznego o pojemności 0,3 cala o rozdzielczości 128x64 pikselaRysunek produktu
Definicja szpilki
Maksymalne ratingi bezwzględne
Uwaga 1: Wszystkie wyżej wymienione napięcia są oparte na zasadzie VSS = 0V.
Uwaga 2: W przypadku stosowania tego modułu powyżej powyższych absolutnych maksymalnych wartości mocy może wystąpić trwałe uszkodzenie modułu.Moduł ten należy stosować w warunkach określonych w sekcji 3.W przypadku stosowania tego modułu w tych warunkach może wystąpić awaria modułu i jego niezawodność może ulec pogorszeniu.
Uwaga 3: Zdefiniowane zakresy temperatur nie obejmują polaryzatora.
Uwaga 4: VCC = 12,0V, Ta = 25°C, 50% tablicy szachowej.Konfiguracja oprogramowania jest zgodna z sekcją 4.4 Inicjalizacja.Kroczenie okresu eksploatacji jest określone jako 50% osiągniętej początkowej jasności.Średnia żywotność operacyjna w temperaturze pomieszczenia jest oszacowana przez przyspieszoną pracę w warunkach wysokiej temperatury.
Charakterystyka optyczna
Charakterystyka prądu stałego

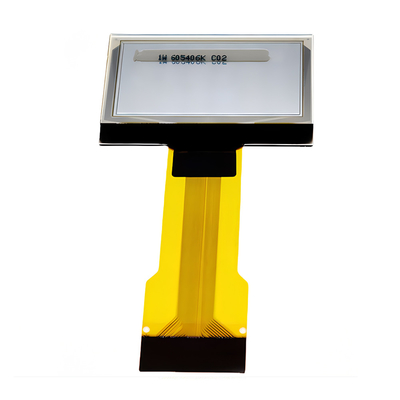

1Moduł wyświetlacza OLED monochromatycznego o pojemności 0,3 cala o rozdzielczości 128x64 pikselaRysunek produktuProduktZdjęcie
Zakłady produkcyjne i certyfikaty
Graficzne wyświetlacze OLED firmy SAEF Technology są dostępne w trzech strukturach mechanicznych, w tym w technologii COB, COG i TAB pasywnej matrycy.Dostępna rozdzielczość graficzna monochromatyczna OLED w wyświetlaczu graficznym OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graficzne OLED, 200x16 graficzne OLED, OLED 128x32, OLED wyświetlacz 128x64, OLED 128x128, i 256x64 OLED Display.Graficzny wyświetlacz OLED w gamie produktów SAEF posiada wbudowane sterowniki i interfejsy obejmują równoległeModuły OLED posiadają napięcie 3V lub 5V w zależności od rozdzielczości/koloru.
SAEF oferuje szeroką gamę modułów wyświetlaczy OLED w rozmiarach od 0,42 "do 5,5" OLED, takich jak 0,42" mikro OLED Display, 0,49" OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,77" OLED, 0,87" OLED, 0.91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,3" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display i rozwiązania projektowe na zamówienie.
