Szczegóły Produktu:
|
Produkt: | 0.96 cali wyświetlacz OLED | Liczba pikseli: | 128x64 piksele |
---|---|---|---|
Układ scalony sterownika: | SSD1315 lub odpowiednik | Tryb wyświetlania: | Matryca pasywna |
Kolor wyświetlacza: | Monochromatyczny (biały) | Obowiązek jazdy: | 1/64 Obowiązek |
Rozmiar panelu: | 240,7 x 16,6 x 1,3 mm | Obszar aktywny: | 210,74 x 11,175 (mm) |
Rozstaw pikseli: | 0,17 x 0,175 (mm) | Rozmiar piksela: | 0,15 x 0,15 (mm) |
Kierunek patrzenia: | Wszystkie kąty widzenia | interfejs: | I2C, SPI opcjonalnie |
Połączenie: | Podłącz | Kod PIN: | 30 pinów (może być dostosowane) |
Temperatura robocza: | -40C - +70C | Temperatura przechowywania.: | -40C - +85C |
DOŻYWOTNI: | 50,000 godzin @60cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
Podkreślić: | 0Moduł wyświetlacza OLED o pojemności 96 cali,Moduł wyświetlacza OLED 128x64 |
** Pobierz arkusz danych **
SFOS096JY-7127AP Specyfikacja.pdf
0.96 cali OLED Display 128x64 Biały/Błękitny/Żółty/Żółto-BłękitnyWprowadzenie produktu
Monochromatyczny wyświetlacz OLED odnosi się do wyświetlacza OLED, który może wyświetlać tylko jeden kolor, taki jak biały, niebieski i żółty.na tym ekranie, możemy również zapewnić dwukolorowy wyświetlacz żółtego i niebieskiego, który również zapewnia użytkownikom dobre wrażenia wizualne.
Moduł wyświetlacza SFOS096XZ-7127AP OLED to wyświetlacz graficzny COG o rozdzielczości 128x64 o rozmiarze przekątnej 0,96 cali.Model OLED został zaprojektowany jako produkt przemysłowy i ma cenę konkurencyjną. Moduł ten posiada wbudowany układ SSD1315 IC; obsługuje interfejsy I2C i SPI. Napięcie zasilania logicznego wynosi 2,8 V, napięcie zasilania wyświetlania wynosi 9 V, prąd operacyjny VDD wynosi 160 μ A,i cykl jazdy wynosi 1/64.
Moduł wyświetlacza SFOS096XZ-7127AP OEL jest odpowiedni do urządzeń noszonych, aplikacji inteligentnego domu i innych.Temperatura przechowywania wynosi od -40 °C do +85 °C.
Cechy
Produkt: |
0.96 cala podłączenie OLED Display |
Liczba pikseli: | 128x64 pikseli |
System sterowania: | SSD1315 lub równoważny |
Tryb wyświetlania: | Matryca pasywna |
Kolor wyświetlacza: | biały, niebieski, żółty i podwójny kolor ((żółty/niebieski) |
Praca przy kierownicy: | Wsparcie dla dzieci, 1/64 |
Obszar aktywny: | 210,74 x 11,175 (mm) |
Rozmiar panelu: | 240,7 x 16,6 x 1,3 mm |
Pixel Pitch: | 00,17 x 0,175 (mm) |
Wielkość pikseli: | 00,15 x 0,15 (mm) |
Interfejs: | I2C, SPI Nieobowiązkowe |
W kierunku widzenia: | Wszystkie kąty widzenia |
Połączenie: | Wtyczka |
Numer szpilki: | 30 pinów (może być dostosowane) |
Temperatura pracy: | -40C - +70C |
Temperatura przechowywania: | -40°C - +85°C |
Czas trwania: | 50,000 godzin @60cd/m2 |
Zgodność: | Zgodność z przepisami REACH i RoHS |
0.96 cali OLED Display 128x64 Biały/Błękitny/Żółty/Żółto-BłękitnyRysunek produktu
Definicja pin interfejsu
- Nie, nie. | Symbol | Opis |
1 | NC | Nie ma połączenia. |
2 | C1N |
CXP/CXN-Pin dla kondensatora pompy ładowania;Połączenie ze sobą kondensatorem |
3 | C1P | |
4 | C2P | |
5 | C2N | |
6 | VBAT | Zasilanie dla obwodu regulacyjnego pompy ładowania. |
7,10 | NC | Brak połączenia. |
8 | WSS | To jest szpilka do ziemi. |
9 | VDD | Pin zasilania do pracy logicznej rdzenia. |
11 | BS1 |
Piny selekcji interfejsu MCU. |
12 | BS2 | |
13 | CS | To wejście do wyboru chipa. |
14 |
OZE |
Zresetuj sygnał wejściowy.gdy przycisk zostanie przyciśnięty NISKO, inicjalizacja chipa zostanie uruchomiona. |
15 |
A0 |
Gdy jest wyciągnięty HIGH (tj. połączyć się z VDD), dane w D[7:0] są traktowane jako dane. Po naciśnięciu przycisku NIS dane w D[7:0] zostaną przeniesione do rejestru poleceń. W trybie I2C ten pin działa jako SA0 do wyboru adresu niewolnika. W przypadku wyboru 3-przewodowego interfejsu seryjnego, ten pin musi być podłączony do VSS. |
16 |
WR |
To jest wpis kontrolny odczytu/pisania, łączący się z interfejsem MCU. Po wybraniu trybu interfejsu 8080 pin ten będzie wejściem Write (WR#). |
17 |
R & D |
Po podłączeniu do mikroprocesora serii 8080 pin ten otrzymuje sygnał odczytu (RD#). W przypadku wyboru interfejsu seryjnego lub interfejsu I2C, pin ten musi być podłączony do VSS. |
18 ~ 25 |
D0 ~ D7 |
Są to 8-bitowe dwukierunkowe autobusy danych do podłączenia do autobusu danych mikroprocesora.D1 będzie wejściem danych seryjnych: SDIN i D2 należy zachować w trybie NC. W przypadku wyboru trybu I2C, D2, D1 powinny być połączone i służyć jako SDAout, SDAin w aplikacji, a D0 jest wejściem zegara seryjnego, SCL. |
26 |
IREF |
To jest punkt odniesienia prądu wyjściowego segmentu. W przypadku stosowania zewnętrznego IREF należy podłączyć rezystor między ten szpil i VSS w celu utrzymania prądu IREF na poziomie 30 uA. W przypadku zastosowania wewnętrznego IREF należy zachować ten szpil NC. |
27 |
VCOMH |
Pin dla sygnału COM wyłączył poziom napięcia. Kondensator powinien być podłączony między tym pinem i VSS.Com |
28 |
Wpływ |
Zapewnienie zasilania dla napięcia napędowego paneli. Jest to również najbardziej pozytywny pin zasilania napięciem. Gdy pompa ładowania jest włączona, kondensator powinien być podłączony między ten pin a VSS. |
29,30 | NC | Brak połączenia. |
Charakterystyka prądu stałego
Pozycje | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | |
Napięcie zasilania |
IC napięcia zasilania logicznego | VDD | 1.65 | 3.0 | 3.5 | V |
Regulator napięcia zasilania pompy ładowania |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
Działanie (w przypadku paneli OLED) |
Wpływ |
7.0 |
7.5 |
8.0 |
V |
|
Wpływ napięcie |
Wysokie napięcie | HIV | 00,8 x VDD | - | VDD | V |
Niskie napięcie | VIL | 0 | - | 0.2 x VDD | V | |
Produkcja napięcie |
Wysokie napięcie | VOH | 00,9 x VDD | - | VDD | V |
Niskie napięcie | VOL | WSS | - | 0.1 x VDD | V |
Charakterystyka elektrooptyczna
Pozycje | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga | |
Światłość robocza | L | 50 | 65 | - | cd /m2 | Wszystkie piksele włączone | |
Zużycie energii | P | - | 50 | 60 | mW |
30% pikseli Włączony |
|
Częstotliwość klatki | Fr | - | 105 | - | Hz | - | |
Kolor Koordynaty |
Niebieski | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Ciemny pokój |
CIE y | 0.21 | 0.25 | 0.29 | ||||
Czas reakcji
|
Wstawaj. | Tr | - | 10 | - | my | - |
Rozpad | Td | - | 10 | - | my | - | |
Wskaźnik kontrastu | Kr | 10000:1 | - | - | - | Ciemny pokój | |
Kąt widzenia | θ | 160 | - | - | Stopień | - | |
Czas eksploatacji | Na górze | 22000 | - | - | Godziny | L= 65 cd/m2 |

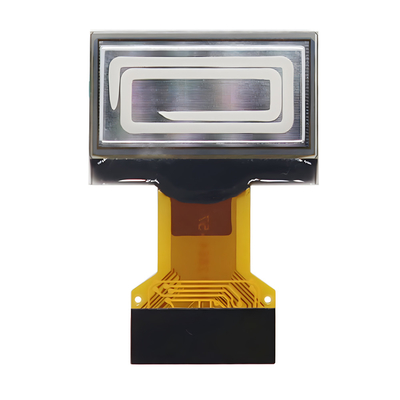

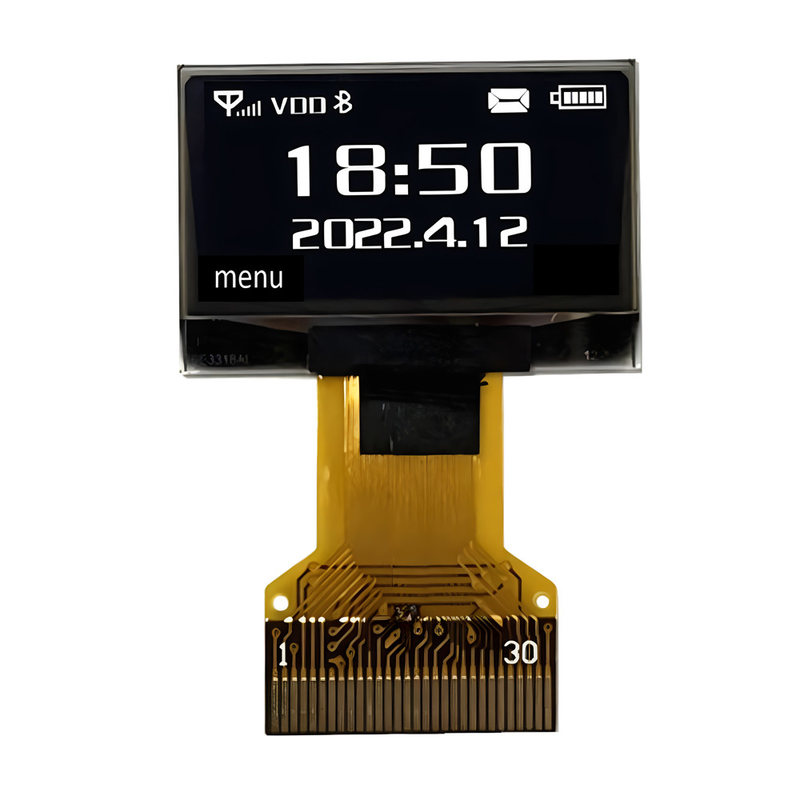

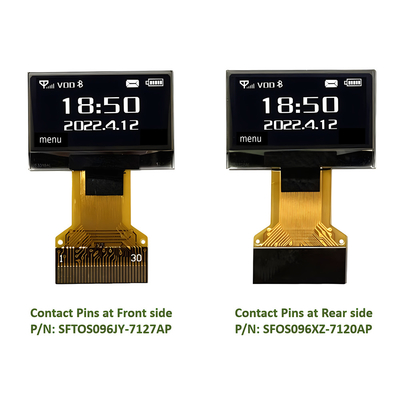

0.96 cali OLED Display 128x64 Biały/Błękitny/Żółty/Żółto-BłękitnyObraz produktu
