Szczegóły Produktu:
|
| Produkt: | Wyświetlacz OLED o przekątnej 1,54 cala | Rozstrzygnięcie: | Rozdzielczość 128x64 kropek |
|---|---|---|---|
| interfejs: | I2C, SPI opcjonalnie | Tryb wyświetlania: | Pasywny wyświetlacz matrycowy |
| Optyka: | Wszystkie kąty widzenia | Wym. konturu: | 47,0 (dł.) x 43,0 (szer.) x 13,8 (gł.) mm |
| Obszar aktywny: | 35.06 ((L) x 17.52 ((W) mm | Rozstaw pikseli: | 0,274 x 0,274 mm |
| Metoda jazdy: | 1/64 Cykl pracy | Temperatura robocza: | -40°C do +70°C |
| Temperatura przechowywania.: | -40°C do +85°C | Układ scalony sterownika: | SSD1309 lub równoważny |
| Kod PIN: | 4 piny nagłówka, 7 pinów opcjonalnie | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1Moduł wyświetlacza OLED o pojemności 54 cali,Moduł wyświetlacza OLED 128*64 |
||
SFOM154YZ4-12864WB-01 Specyfikacja.pdf
1.54 cali OLED Moduł wyświetlacza 128*64 pikseli 4 pin Interfejs IIC Wprowadzenie produktu
Organiczne diody emitujące światło (OLED) to technologia nowej generacji, która umożliwia jaśniejsze, jaśniejsze obrazy i szybsze reakcje.54-calowy model SFOM154YZ4-12864WB-01 wyświetlacz OLED jest wykonany z 128 x 64 kropek monochromatycznychTen moduł OLED jest lekki, zużywa niską energię, ma niewielki rozmiar i ma różne opcje interfejsu, domyślnie jest IIC, a dostępne opcje to porty IIC i SPI.Moduł jest wykonany z COB OLED, który ma tę zaletę, że dzięki nałożonej na niego płycie PCB moduł łatwo można zamontować zgodnie z wymaganiami klienta.
Moduł wyświetlacza SFOM154YZ4-12864WB-01 OLED pierwotnie nie miał dotyku, ale panel dotykowy jest dostosowywalny.Terminale POS, kasy rejestracyjne, urządzenia przenośne, mobilne maszyny zamawiające itp.
Cechy
1Ten 1,54-calowy mini ekran OLED ma rozdzielczość 128X64 i zestaw chipów SSD1309.
2Ten 1,54-calowy moduł wyświetlacza OLED ma bardzo niskie zużycie energii: oświetlenie pełnego ekranu 0,08w.
3Ten 4-pin OLED wyświetlacz 1.54-calowy ma cztery otwory montażowe dla łatwej instalacji.
4Ten produkt OLED o rozmiarze 1,54 cala 128x64 jest zaprojektowany do interfejsu typu I2C, IIC i SPI opcjonalnie.
5Ten 1,54 cala OLED 4pin produkt obsługuje różne układy sterowania: w pełni kompatybilne z Arduino 51 serii, msp430 serii, stm32/2 CSR IC, itp.
6. Napięcie zasilania tego produktu OLED I2C 1,54 cala to DC 3V-5V.
7Ten 1,54-calowy moduł wyświetlacza OLED jest osadzony w sterowniku IC. może komunikować się z I2C ((IIC) Interfejs potrzebuje tylko 4 portów I / O
8Ten OLED 1.54 cali 128x64 jest kompatybilny z MMDVM, Pi-Star, i jest kompatybilny z Raspberry pi.
9. Ten 128x64 SPI OLED 1.54 cala produkt jest samodzielnie świecący projekt, nie potrzebuje podświetlenia, wyświetlacz może samodzielnie świecić; ma wysoki kontrast, jasne i wyraźne kropki, nawet małe czcionki całkiem czytelne.
10Moduł wyświetlacza OLED o długości 1,54 cala nie posiada wbudowanych czcionek wewnątrz kontrolera OLED, użytkownik może tworzyć czcionki za pośrednictwem oprogramowania do generowania czcionek.
Informacje o produkcie
| Produkt: | 1.54 cali wyświetlacz OLED |
| Rozstrzygnięcie: | Rozstrzygnięcie 128x64 kropek |
| Interfejs: | I2C, SPI Nieobowiązkowe |
| System sterowania: | SSD1309 lub równoważny |
| Optyka: | Wszystkie kąty widzenia |
| Tryb wyświetlania: | Wyświetlacz macierzy pasywnej |
| Opis: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Obszar aktywny: | 35.06 ((L) X 17.52 ((W) Mm |
| Pixel Pitch: | 00,274 x 0,274 mm |
| Sposób jazdy: | 1/64 Cykl pracy |
| Temperatura pracy: | -40°C do +70°C |
| Temperatura przechowywania: | -40°C do +85°C |
| Numer szpilki: | 4 szpilki nagłówkowe, 7 szpilek opcjonalne |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Definicja szpilki
Pin1 GND (Power Ground)
Piin2 VDD (napęd modułu zasilania 3V - 5V)
Pin3 SCL (linię zegarową)
Pin4 SDA (linię danych)

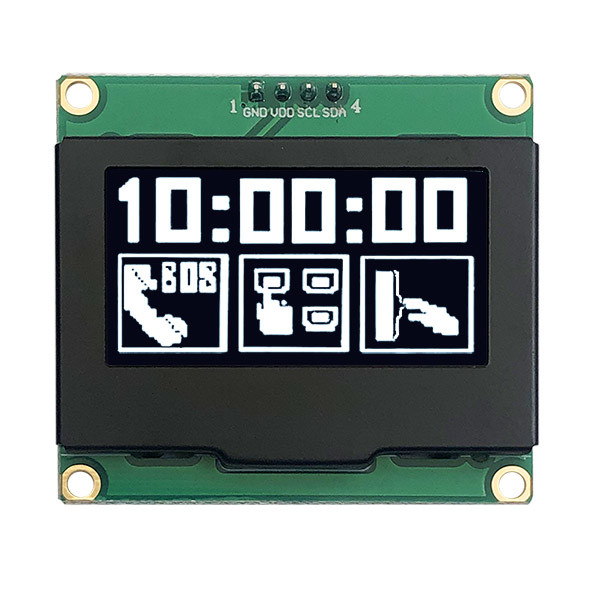

1Moduł wyświetlacza OLED o pojemności.54 cali 128*64 piksela 4 pin Interfejs IIC Rysunek produktu

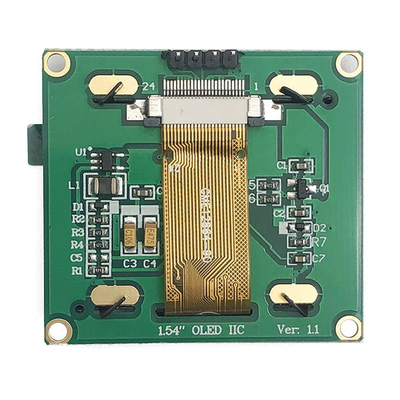

1Moduł wyświetlacza OLED o pojemności.54 cali 128*64 piksela 4 pin Interfejs IIC Obraz produktu
