Szczegóły Produktu:
|
| Produkt: | 5-calowy wyświetlacz TFT LCD | Rozstrzygnięcie: | 720x1280 punktów |
|---|---|---|---|
| Interfejs: | MIPI | Ekran dotykowy: | Czapka |
| Kierunek patrzenia: | IPS Wszystkie kąty widzenia ((85/85/85/85) | Struktura PCAP: | GFF |
| Kontroler LCD: | ILI9881C | Kontroler CPT: | GT5688 |
| Wymiary szkła nakrywkowego: | Możliwość dostosowania | Kod PIN: | 25 pinów |
| Połączenie: | ZIF FPC | Luminancja powierzchni: | 300 cd/m2 (nitów) |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Pojemnościowy wyświetlacz TFT LCD,Interfejs MIPI 5-calowy wyświetlacz LCD,720*1280 pikseli wyświetlacz TFT LCD |
||
5-calowy wyświetlacz LCD TFT pojemnościowy, PCAP TFT 5-calowy 720*1280 pikseli Wprowadzenie produktu
Saef Technology SF-TC500I-8725B-CT3 to moduł TFT LCD o przekątnej 5 cali i rozdzielczości 720x1280 pikseli.Ten 5-calowy moduł wyświetlacza LCD jest wyposażony w układ scalony ILI9881CZakres napięcia zasilania (Vdd) tego 5-calowego monitora LCD wynosi od 2,6 V do 3,3 V (typowa wartość 2,8 V).Kierunek widzenia tego 5-calowego modułu jest typu IPS, z pełnym kątem widzenia (85/85/85/85 max).
Moduł wyświetlacza LCD TFT SF-TC500I-8725B-CT3 jest wyświetlany w trybie portretowym o jasności 300 nitów i może być dostosowany do 1000 nitów zgodnie z wymaganiami klienta.Ten 5-calowy wyświetlacz TFT jest wyposażony w PCAP (projekcja pojemnościowa) panel dotykowy, wyposażony w GT5688 IC, interfejs I2C i technologię dotykową 5-punktową, zapewniającą wrażliwe i przyjazne dla użytkownika doświadczenie.Ten 5-calowy ekran PCAP TFT może działać w temperaturze od -20 °C do +70 °C; Temperatura przechowywania wynosi od -30 °C do +80 °C. Niezależnie od tego, czy jest on stosowany w pomieszczeniach wewnętrznych, czy na zewnątrz, 5-calowy wyświetlacz TFT LCD może spełniać różne wymagania dotyczące wyświetlacza.Jest to wielofunkcyjne i wydajne rozwiązanie odpowiednie dla urządzeń przemysłowych, skanery, automatyka domowa, systemy kontroli dostępu, urządzenia monitorujące, analizatory, systemy bezpieczeństwa, systemy nawadniania ogrodów oraz szeroki zakres zastosowań.
Informacje ogólne
| Produkt: | 5-calowy wyświetlacz TFT LCD |
| Rozstrzygnięcie: | 720x1280 kropek |
| Interfejs: | MIPI |
| W kierunku widzenia: | IPS Wszystkie kąty widzenia ((85/85/85/85) |
| Ekran dotykowy: | PCAP |
| Struktura PCAP: | GFF |
| Kontroler CTP: | GT5688 |
| Kontroler LCD: | ILI9881C |
| Wymiar szkła pokrywy: | Dostosowywalne |
| Połączenie: | ZIF FPC |
| Numer szpilki: | 25 szpilów |
| Światłość powierzchni: | 300 Cd/m2 (nits) |
| Żywotność LED: | 40000 godzin |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
5 cali wyświetlacz LCD TFT pojemnościowy, PCAP TFT 5 cali 720*1280 pikseli Wyświetlacz rysunek produktu
Charakterystyka prądu stałego
Uwaga: napięcie większe niż powyższe może uszkodzić moduł.
Światło tylne Właściwości elektroptyczne
1. Jednolitość = Min/Max * 100%
2. Czas trwania światła LED zdefiniowany w następujący sposób:Jasność końcowa wynosi 70% pierwotnej jasności;Metoda pomiarowa: (X*Y: Obszar świetlny);
Charakterystyka optyczna
Warunki działania:1.Pomiar otoczenia: pomieszczenie ciemne; 2.temperatura otoczenia: 25±2°C; 3.30min.czasu rozgrzewki.
Definicja pinów TFT LCD
Pin1, LEDA LED Anodę
Pin2, katodę LEDK LED
Pin3, zasilacz VCC 2.8V
Pin4, IOVCC Zasilanie 1,8V/2,8V Napęd
Pin 5, GND Power Ground.
Pin6, sygnały zegarowe CLKP DSI-CLK+
Pin7, CLKN DSI-CLK- sygnały zegarowe
Pin 8, GND Power Ground.
Pin9, D0N DSI-D0- sygnały danych
Sygnały danych Pin10, D0P DSI-D0+
Pin11, GND Power Ground.
Sygnały danych Pin12, D1N DSI-D1
Sygnały danych Pin13, D1P DSI-D1+
Pin14, GND Power Ground.
Sygnały danych Pin15, D2N NC DSI-D2
Sygnały danych Pin16, D2P NC DSI-D2+
Pin17, GND Power Ground
Sygnały danych Pin18, D3N NC DSI-D2
Sygnały danych Pin19, D3P NC DSI-D2+
Pin20, GND Power Ground.
Pin21, TE Zasilanie 2,8V
Pin22, LCD_ID
Pin23, RESET Rejestruj wybierz pin
Pin24, GND Power Ground.
Pin25, GND Power Ground.
Definicja CTP Pin
Pin1, GND
Pin2, SDA - 2,8V
Pin3, SCL - 2,8V
Pin4, VDD - 3,3 V
Pin5, INT
Pin 6, RST

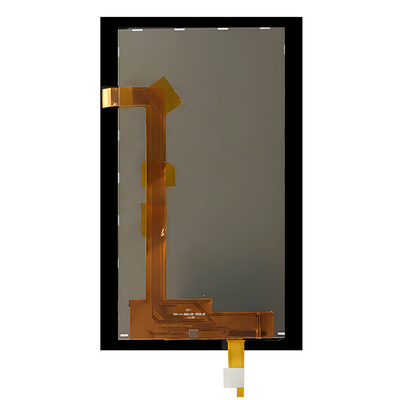

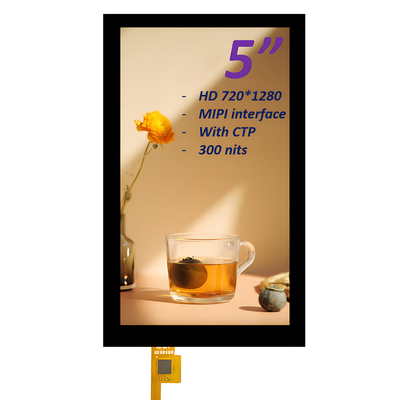

5-calowy wyświetlacz LCD TFT pojemnościowy, PCAP TFT 5-calowy 720*1280 pikseli Obraz produktu
