Szczegóły Produktu:
|
| Produkt: | 0Moduł wyświetlacza OLED o średnicy 87 cali | Liczba pikseli: | 128x32 pikseli |
|---|---|---|---|
| Układ scalony sterownika: | SSD1316 lub odpowiednik | Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczny (biały) | Obowiązek jazdy: | 1/32 Obowiązek |
| Rozmiar panelu: | 29 x 8,8 x 1,22 (mm) | Obszar aktywny: | 220,38 x 5,58 (mm) |
| Rozstaw pikseli: | 00,175 x 0,175 (mm) | Rozmiar piksela: | 0,155 x 0,155 (mm) |
| Kierunek patrzenia: | Wszystkie kąty widzenia | interfejs: | I2C |
| Połączenie: | ZIF FPC | Kod PIN: | 15 pinów (może być dostosowane) |
| DOŻYWOTNI: | 50,000 godzin @60cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza OLED,Moduł wyświetlacza OLED 128x32 pikseli,Interfejs I2C Mały panel OLED |
||

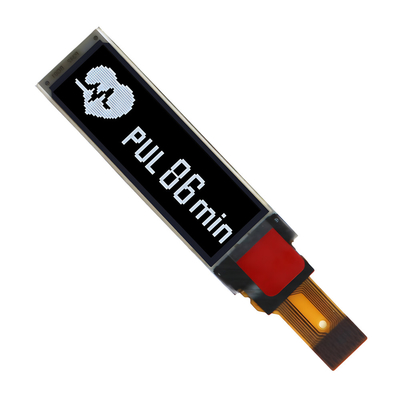

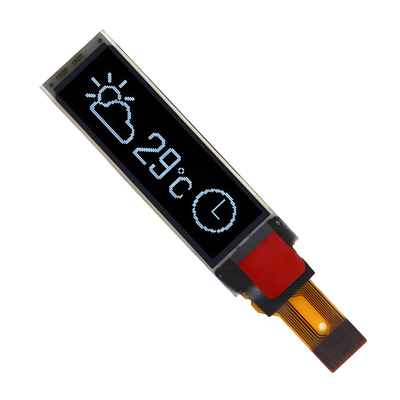

0.87 cali Slim OLED Display Module 128x32 Pixels Interfejs I2C Biały Błękitny Tekst Wprowadzenie Produktu
Szybki przegląd produktu
0,87 cala OLED
Typ: Graficzny
¢Struktura: COG
Macierza kropkowa 128 x 32
¢IC:SSD1316
3V zasilanie
¥1/32
Interfejs: I2C
Kolor wyświetlacza: biały / niebieski
¥Złączenie: ZIF FPC
Opis
SFOS087DY-7139AP OLED Display Module jest wyświetlaczem graficznym COG o rozdzielczości 128x32, o rozmiarze przekątnej 0,87 cala.Model OLED jest zaprojektowany jako produkt przemysłowy, który ma małe rozmiary i przewagę konkurencyjnej ceny.. Moduł jest wbudowany w układ SSD1316 IC; obsługuje interfejs I2C. Napięcie zasilania dla logiki wynosi 2,8V, napięcie zasilania dla wyświetlacza wynosi 9V, prąd operacyjny dla VDD wynosi 180μA, obowiązek napędowy 1/32.
SFOS087DY-7139AP Moduł wyświetlacza OEL może działać w temperaturze od -40°C do +80°C; jego temperatury przechowywania wahają się od -40°C do +85°C. nadaje się do urządzeń noszonych,aplikacje inteligentnego domu itp..
Informacje o produkcie
| Produkt: | 0Moduł wyświetlacza OLED o pojemności 87 cali |
| Liczba pikseli: | 128x32 pikseli |
| Interfejs: | I2C |
| System sterowania: | SSD1316 lub równoważny |
| Numer szpilki: | 15 pinów (może być dostosowane) |
| Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczne (białe) |
| Praca przy kierownicy: | 1/32 Obowiązek |
| Rozmiar panelu: | 29 x 8,8 x 1,22 (mm) |
| Obszar aktywny: | 220,38 x 5,58 (mm) |
| Pixel Pitch: | 00,175 x 0,175 (mm) |
| Wielkość pikseli: | 00,155 x 0,155 (mm) |
| W kierunku widzenia: | Wszystkie kąty widzenia |
| Połączenie: | ZIF FPC |
| Czas trwania: | 50,000 godzin @60cd/m2 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Cechy
10Ten 0,87-calowy wyświetlacz OLED ma szybszy czas reakcji (10 mikrosekund przy +25 °C).
10Ten 0,87 cali produkt mono OLED ma wysoką jasność i ten produkt ma współczynnik kontrastu do 2000:1.
11Ten tanie 0,87-calowy produkt OLED ma mniejsze zużycie energii - zmniejszając emisję CO2.
0.87 cali Slim OLED Display Module 128x32 Pixels Interfejs I2C Biały/Niebieski Tekst Rysunek produktu
Definicja szpilki
Pin1, C2N / Pin2, C2P / Pin3, C1P / Pin4, C1N
Pozytywny terminal kondensatora Inwersji Latającej, ujemny terminal kondensatora Flying Boost.Muszą być pływające, gdy konwerter nie jest używany.
Pin 5, VDD2 VBAT
Zapewnienie zasilania dla obwodu konwertera prądu stałego / prądu stałego. Jest to pin zasilania dla wewnętrznego bufora konwertera napięcia prądu stałego / prądu stałego. Musi być podłączony do zewnętrznego źródła, gdy używany jest konwerter.Należy go podłączyć do VDD, gdy konwerter nie jest używany..
Pin 6, VSS.
Podłoże obwodów logicznychTo jest szpilka podłoża.Działa jako odniesienie dla szpilek logicznych.Muszą być podłączone do zewnętrznego podłoża.
Pin 7, VDD
To jest wtyczka zasilania, musi być podłączona do zewnętrznego źródła.
Pin8, CS#
Pin9, RES#
Przywrócenie zasilania dla sterownika i sterownika. Ten pin jest wejściem sygnału resetowego. Kiedy pin jest niski, inicjalizacja chipa jest wykonywana.
Pin10, D/C
Pin11, SCLK
Sygnał zegarowy autobusu IIC. Przekaz informacji w autobusie I2C następuje po sygmale zegarowym. Każdy przesył bitów danych odbywa się w ciągu jednego okresu zegarowego tego szczytu.
Pin 12, SDA.
Ten pin działa jako kanał komunikacyjny między nadajnikiem a odbiornikiem.
Pin13, IREF
Prąd referencyjny do regulacji jasności. Ten szpil jest szpilem referencyjnym prądu segmentu. Rezystor powinien być podłączony między tym szpilem a VSS. Ustaw prąd maksymalnie na 12,5 uA.
Pin14, VCOMH
Wysoki poziom napięcia wyjściowego dla sygnału COM. Ten pin jest pinem wejściowym dla wysokiego poziomu napięcia wyjściowego dla sygnałów COM. Kondensator powinien być podłączony między ten pin a VSS.
Pin15, VCC
Podpięcie dla panelu OEL. Jest to największy napięcie napięcia dodatni pin zasilania układu. Stabilizacyjny kondensator powinien być podłączony między tym pinem i VSS, gdy jest używany konwerter.Musi być podłączony do zewnętrznego źródła, gdy konwerter nie jest używany..
Maksymalna wartość bezwzględna
Uwaga 1: Wszystkie wyżej wymienione napięcia są oparte na zasadzie VSS = 0V.
Uwaga 2: W przypadku stosowania tego modułu powyżej powyższych maksymalnych wartości absolutnych może wystąpić trwałe uszkodzenie modułu.Moduł ten należy stosować w warunkach określonych w sekcji 3.W przypadku zastosowania tego modułu w tych warunkach może wystąpić awaria funkcjonowania modułu, a jego niezawodność może ulec pogorszeniu.
Uwaga 3: Zdefiniowane zakresy temperatur nie obejmują polaryzatora.
Uwaga 4: VPP = 7,5 V, Ta = 25 °C, 50% tablicy szachowej.Konfiguracja oprogramowania jest zgodna z sekcją 4.4 Inicjalizacja.Kroczenie okresu eksploatacji jest określone jako 50% osiągniętej początkowej jasności.Średnia żywotność operacyjna w temperaturze pomieszczenia jest oszacowana za pomocą aPPelerated operation at high temperature conditions.
Charakterystyka optyczna
* Pomiar optyczny wykonany przy VDD1 = 2,8 V, VPP = 8,0 V i 7,4 V. Konfiguracja oprogramowania jest zgodna z sekcją 4.4 Inicjalizacja.
0.87 cali Slim OLED Display Module 128x32 Pixels Interfejs I2C Biały/Niebieski Tekst Obraz produktu
