Szczegóły Produktu:
|
| Produkt: | Graficzny wyświetlacz OLED o przekątnej 0,96 cala | Rozstrzygnięcie: | 128x64 |
|---|---|---|---|
| Kolor: | Żółty + niebieski (dwukolorowy) | Optyka: | Wszystkie kąty widzenia |
| Rozmiar modułu: | 24,74*16,9*1,42 (mm) | Szkło: | OLED |
| Kontroler: | SSD1315 | Temperatura robocza: | -40°C do +80°C |
| Kod PIN: | 30 szpilek | Interfejsy: | 6800/8080 równolegle, 4-przewodowe SPI i I2C |
| DOŻYWOTNI: | 50 000 godzin | Jasność: | 180 nitów |
| Współczynnik kontrastu: | 20 000: 1 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Dwukolorowy cienkie OLED,Interfejs SPI Cienkie wyświetlacze OLED,Interfejs SPI Cienkie wyświetlacze OLED |
||
0.96 Inch Thin OLED Display Dual Color Żółty+Błękitny SPI Interface Wprowadzenie produktu
Szybki przegląd produktu
W przypadku, gdy wprowadzone są nowe przepisy, wprowadzenie nowego przepisu może zostać uchylone.
¢ Cienkie wyświetlacze OLED
¥0,96" OLED Display, OLED 0,96"
¢odpowiednie dla urządzeń noszonych
Typ: Graficzny
¢Struktura: COG
Macierza kropkowa 128 x 64
¢IC:SSD1315
3V zasilanie
¥1/64
Interfejs: 6800, 8080, SPI, I2C
Kolor wyświetlacza: podwójny kolor żółty+niebieski
Opis
SAEF wypuścił model SFOS096JY-7149AN o cienkim wyświetlaczu OLED o niskim koszcie 0,96 cala, który jest wykonany z 128x64 pikseli, rozmiar przekątnej tylko 0,96 cala.96" wyświetlacz OLED jest również wbudowany w sterownika SSD1315 ICW przypadku nowych projektów wprowadzanie cieńszych paneli OLED jest nowym trendem.Radzimy klientom wybrać cieńszy SFOS096JY-7149AN dla nowych projektów projektowychModuł SFOS096JY-7149AN obsługuje wewnętrzne zasilanie pompy ładowania i zewnętrzne zasilanie VCC.
Informacje o produkcie
| Produkt: | 0.96" Graficzne OLED |
| Rozstrzygnięcie: | 128x64 |
| Kolor: | Żółty+Błękitny (podwójne kolory) |
| Wielkość modułu: | 240,74*16,9*1,42 (mm) |
| Kontroler: | SSD1315 |
| Numer szpilki: | 30 szpilów |
| Czas trwania: | 50000 godzin |
| Wskaźnik kontrastu: | 20, 000: 1 |
| Optyka: | Wszystkie kąty widzenia |
| Szkło: | OLED |
| Temperatura pracy: | -40°C do +80°C |
| Interfejsy: | 6800/8080 Równoległy, 4-przewodowy SPI i I2C |
| Jasność: | 180 Noży |
| Zgodność: | Zgodność z przepisami REACH i RoHS |

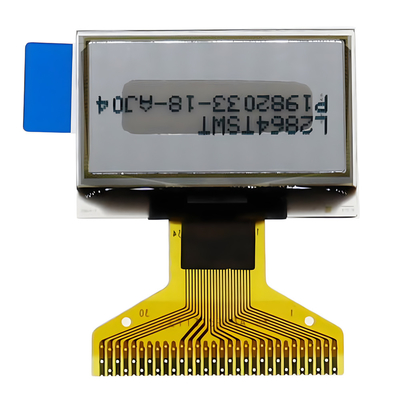

0.96 cali Cienkie OLED Display Podwójne Kolory Żółty+Błękitny Interfejs SPI Rysunek Produktu
Definicja szpilki
| Nie, nie, nie. | Symbol | Funkcja |
|---|---|---|
| 1 | N.C. (GND) | Zarezerwowany szpil (szpil wspierający) Pinienki podtrzymujące mogą zmniejszać wpływ naprężenia na pinki funkcjonalne. |
| 2 | C2P | Pozytywny terminal kondensatora Inwersji Latającej Pozytywny terminal kondensatora Flying Boost Kondensator Kondensatory pompy ładowania są wymagane między terminalami.Muszą być pływające, gdy konwerter nie jest używany. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | VBAT | Zapewnienie zasilania dla obwodu konwertera prądu stałego/prądu stałego Jest to szpilka zasilania dla wewnętrznego bufora przetwornika napięcia prądu stałego/prądu stałego. Musi być podłączona do zewnętrznego źródła, gdy przetwornik jest używany.Należy go podłączyć do VDD, gdy konwerter nie jest używany. |
| 7 | NC | NC |
| 8 | WSS | Powierzchnia obwodów logicznych To jest szpilka uziemienia, która służy jako odniesienie dla szpilek logicznych. |
| 9 | VDD | Zasilanie logiki To jest wtyczka zasilania, musi być podłączona do zewnętrznego źródła. |
| 10 | BS0 | Protokół komunikacji Wybierz Te szpilki są wejściem selekcji interfejsu MCU. następująca tabela: |
| 11 | BS1 | |
| 12 | BS2 | |
| 13 | CS# | Wybierz chip Ten pin jest wejściem do wyboru chipa. |
| 14 | RES# | Zresetowanie zasilania dla sterownika i kierowcy Ten pin jest wejściem sygnału resetowego. |
| 15 | D/C# | Dane/kontrola sterowania Ten pin jest pinem sterowania danymi / poleceniami. Gdy pin jest wyciągnięty wysoko, wejście w D7 ~ D0 jest traktowane jako dane wyświetlane. Po zmniejszeniu przycisku wejście w punkcie D7~D0 zostanie przeniesione do rejestru poleceń. Po wyciągnięciu szczytu wysoko i wybraniu trybu seryjnego interfejsu dane w SDIN są traktowane jako dane.W trybie I2C, ten pin działa jako SA0 do wyboru adresu niewolnika. |
| 16 | R/W# | Czytaj/Pisz Wybierz lub Napisz Ten pin jest wejściem interfejsu MCU. Podczas interfejsu z mikroprocesorem z serii 68XX, ten pin będzie używany jako wejście wyboru czytania / pisania (R / W #).Pociągnij ten szpil do poziomu wysokiego w trybie czytania i do niskiego w trybie pisania.. Gdy wybrany jest tryb interfejsu 80XX, ten pin będzie wejściem Write (WR#). Operacja zapisu danych jest uruchamiana, gdy ten pin jest wyciągnięty nisko, a CS# jest wyciągnięty nisko. |
| 17 | E/RD# | Czytanie/pisanie Włącz lub czytaj Ten pin jest wejściem do interfejsu MCU. Podczas interfejsu z mikroprocesorem serii 68XX, ten pin będzie używany jako sygnał Enable (E).Operacja odczytu/zapisu rozpoczyna się, gdy ten szpil jest wyciągnięty wysoko, a CS# jest wyciągnięty nisko. Podczas podłączenia do mikroprocesora 80XX, ten pin otrzymuje sygnał Read (RD#). |
| 18 ~ 25 | D0~D7 | Autobus wejścia/wyjścia danych hosta Te szpilki są 8-bitowymi dwukierunkowymi autobusami danych do podłączenia do autobusu danych mikroprocesora.D1 będzie wprowadzeniem danych seryjnych SDIN i D0 będzie wprowadzeniem zegara seryjnego SCLK. Gdy tryb I2C jest wybrany, D2 i D1 powinny być zmęczone razem i służyć jako SDAout i SDAin w aplikacji, a D0 jest wprowadzeniem zegara seryjnego SCL. |
| 26 | IREF | Obecne odniesienie do regulacji jasności Ten szpil jest szpilką odniesienia prądu segmentu. Rezystor powinien być podłączony między tym szpilką a VSS. Ustaw prąd niższy niż 12,5 μA. |
| 27 | VCOMH | Wysoki poziom napięcia wyjściowego dla sygnału COM Ten pin jest pinem wejściowym dla wysokiego poziomu napięcia wyjściowego dla sygnałów COM. Kondensator powinien być podłączony między tym pinem a VSS. |
| 28 | Wpływ | Zapewnienie zasilania dla panelu OEL Jest to najbardziej pozytywny pin zasilania napięciem układu.Musi być podłączony do zewnętrznego źródła, gdy konwerter nie jest używany. |
| 29 | VLSS | Podłoże obwodu analogowego To jest analogowy przycisk naziemny, powinien być podłączony do VSS zewnętrznie. |
| 30 | NC (GND) |
Zarezerwowany szpil (szpil wspierający) Pinienki podtrzymujące mogą zmniejszać wpływ naprężenia na pinki funkcjonalne. |

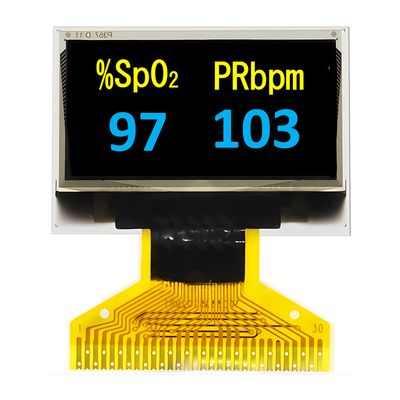

0.96 cali Cienkie OLED Display Podwójne Kolory Żółty+Błękitny Interfejs SPI Obraz Produktu
