Szczegóły Produktu:
|
| Produkt: | 0.49 cali IIC OLED 4 Header Pin | Liczba pikseli: | Grafika 64x32 |
|---|---|---|---|
| Układ scalony sterownika: | SSD1315 lub odpowiednik | Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczny (biały) | Obowiązek jazdy: | 1/32 Obowiązek |
| Rozmiar modułu: | 15 x 15 x 2,42 (mm) | Obszar aktywny: | 11,18 x 5,58 (mm) |
| Rozstaw pikseli: | 00,175 x 0,175 (mm) | Rozmiar piksela: | 0,155 x 0,155 (mm) |
| Kierunek patrzenia: | Wszystkie kąty widzenia | interfejs: | I2C |
| Połączenie: | Pin nagłówka | Kod PIN: | 4 szpilki |
| DOŻYWOTNI: | 50,000 godzin @60cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 0.49-calowy wyświetlacz OLED,SSD1315 Graficzny wyświetlacz OLED,Wyświetlacz OLED graficzny I2C |
||
Graficzne OLED 0,49 cala z 4 pinami nagłówkowymi SSD1315 Wsparcie interfejsu I2C Wprowadzenie produktu
Szybki przegląd produktu
¥ Numer modelu SFOM049JY-6432WB
Rozmiar: 0,49 cala
Typ: Graficzny
¢Struktura: COG+PCB
Macierza kropkowa 64x32
¢IC:SSD1315 lub równoważny
3V zasilanie
¥1/32
Interfejs: I2C
Kolor wyświetlacza: biały / żółty
Opis
SFOM049JY-6432WB to 0,49-calowy wyświetlacz graficzny OLED, który ma strukturę COG z płytą PCB, wykonaną z 64x32 pikseli.napięcie zasilania dla Logic 3VModuł SFOM049JY-6432WB może pracować w temperaturze od -40°C do +80°C; jego temperatury przechowywania wahają się od -40°C do +85°C.aplikacja inteligentnego domuModuł SFOM049JY-6432WB obsługuje wewnętrzne zasilanie pompą ładowania i zewnętrzne zasilanie VCC.
Cechy
| Produkt: | 0.49 cali IIC OLED 4 szpilki nagłówkowe |
| Liczba pikseli: | Grafika 64x32 |
| System sterowania: | SSD1315 lub równoważny |
| Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczne (białe) |
| Praca przy kierownicy: | 1/32 Obowiązek |
| Rozmiar panelu: | 15 x 15 x 2,42 (mm) |
| Obszar aktywny: | 110,18 x 5,58 (mm) |
| Pixel Pitch: | 00,175 x 0,175 (mm) |
| Wielkość pikseli: | 00,155 x 0,155 (mm) |
| W kierunku widzenia: | Wszystkie kąty widzenia |
| Interfejs: | I2C |
| Połączenie: | Lutowanie/Hotbar (przystosowany) |
| Numer szpilki: | 4 szpilki |
| Czas trwania: | 50,000 godzin @60cd/m2 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Graficzne OLED 0,49 cala z 4 pinami nagłówkowymi SSD1315 Wsparcie interfejsu I2CRysunek produktu

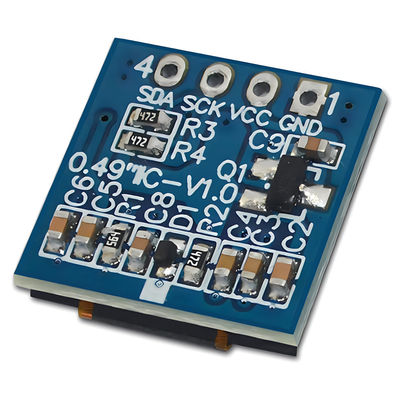

| Nie, nie, nie. | Symbol | Funkcja |
|---|---|---|
| 1 | GND | Powierzchnia |
| 2 | Wpływ | Wejście zasilania. |
| 3 | SCL | W przypadku wyboru interfejsu I2C, D0 służy jako podkładka wejściowa zegara seryjnego (SCL) a D1 jako podkładka wejściowa danych seryjnego (SDAI). |
| 4 |
SDA |
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
|---|---|---|---|---|
| Napięcie zasilające dla logiki | Wpływ | 0 | 4.0 | V |
| Napięcie zasilania do wyświetlania | VCC1 | 0 | 16.0 | V |
| Temperatura pracy | TOP | -40 | +80 | °C |
| Temperatura przechowywania | TSTG | -40 | +85 | °C |
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
|---|---|---|---|---|---|---|
| Napięcie zasilające dla logiki | Wpływ | - Co się stało? | 2.8 | 3.0 | 3.2 | V |
| Wprowadź wysoki napięcie. | HIV | - Co się stało? | 0.8×VDD | - Co się stało? | VDDIO | V |
| Wprowadź niską napięcie. | VIL | - Co się stało? | 0 | - Co się stało? | 0.2×VDD | V |
| Wysoki napięcie. | VOH | - Co się stało? | 0.9×VDD | - Co się stało? | VDDIO | V |
| Wyjście niskiego volta. | VOL | - Co się stało? | 0 | - Co się stało? | 0.1×VDD | V |
| 50% kontrolne Płyty działające Aktualność | ICC | VCC1=7,5V | - Co się stało? | 13.0 | 26.0 | mA |

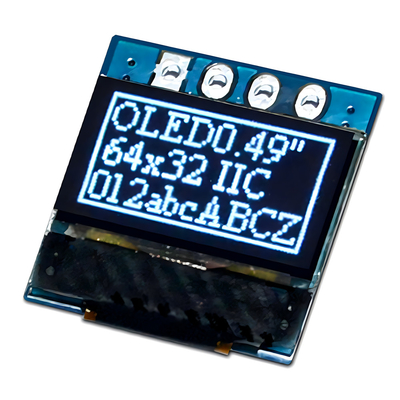

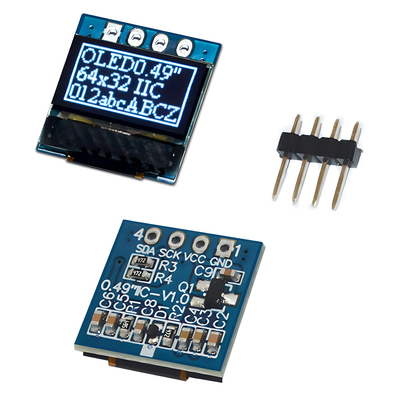

Graficzne OLED 0,49 cala z 4 pinami nagłówkowymi SSD1315 Wsparcie interfejsu I2CObraz produktu
