Szczegóły Produktu:
|
| Produkt: | Ekran OLED o przekątnej 1,54 cala | Rozstrzygnięcie: | Rozdzielczość 128x64 kropek |
|---|---|---|---|
| Tryb wyświetlania: | Pasywny wyświetlacz matrycowy | interfejs: | I2C |
| Optyka: | Wszystkie kąty widzenia | Wym. konturu: | 47,0 (dł.) x 43,0 (szer.) x 13,8 (gł.) mm |
| Obszar aktywny: | 35.06 ((L) x 17.52 ((W) mm | Rozstaw pikseli: | 0,274 x 0,274 mm |
| Metoda jazdy: | 1/64 Cykl pracy | Temperatura robocza: | -40°C do +70°C (wykonalne) |
| Temperatura przechowywania.: | -40°C do +85°C | Układ scalony sterownika: | SSD1309 lub równoważny |
| Kod PIN: | 4 piny nagłówka, 7 pinów opcjonalnie | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz OLED graficzny I2C,1.54 cali graficzny ekran OLED,Moduł wyświetlacza OLED 128x64 kropek |
||
¥Model nr.SFOM154YZ4-12864WB-01
Typ: 1,5" OLED graficzny
Struktura: COG+PCB
¢128x64 kropki
¢IC:SSD1309
¥5V
¥1/64opłata
Interfejs: SPI, I2C
Kolor wyświetlacza: biały / niebieski
W przypadku potrzeby małego wyświetlacza OLED o znacznie jaśniejszej jasności, znacznie wyższym kontraste, szerszych kątach widzenia i mniejszym zużyciu prądu, wyświetlacz OLED SAEF COB graficzny element nr.SFOM154YZ4-12864WB-01 jest dobrym wyborem.Moduł 1.54 ′′ OLED jest wbudowany w SSD1309 IC, który ma wymiary konturów 47,0 ′′ L x 43,0 ′′ W x 13,8 ′′ T mm, a widoczna część OLED mierzy 1,54 ′′ przekątnie i zawiera 128 x 64 piksele.Jest w stanie komunikować się za pomocą interfejsu SPI i I2C.
Cechy produktu
| Produkt: | 1.54" ekran OLED |
| Rozstrzygnięcie: | Rozstrzygnięcie 128x64 kropek |
| Interfejs: | I2C |
| Tryb wyświetlania: | Wyświetlacz macierzy pasywnej |
| Optyka: | Wszystkie kąty widzenia |
| Opis: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Obszar aktywny: | 35.06 ((L) X 17.52 ((W) Mm |
| Pixel Pitch: | 00,274 x 0,274 mm |
| Sposób jazdy: | 1/64 Cykl pracy |
| Temperatura pracy: | -40°C do +70°C (przystosowany) |
| Temperatura przechowywania: | -40°C do +85°C |
| Numer szpilki: | 4 szpilki nagłówkowe, |
| System sterowania: | SSD1309 lub równoważny |
| Zgodność: | Zgodność z przepisami REACH i RoHS |

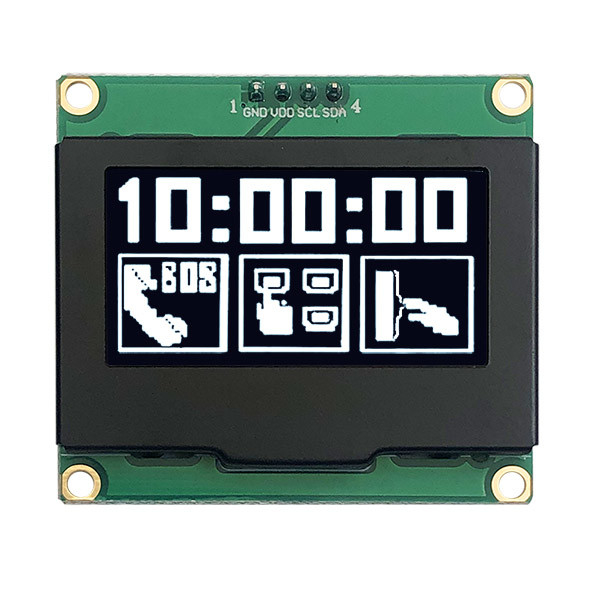

10,54 cala OLED Graficzny wyświetlacz rysunek produktu
Schematyczny diagram
Funkcja pin interfejsu
| Nie, nie, nie. | Symbol | Funkcja |
|---|---|---|
| 1 | GND | Powierzchnia |
| 2 | Wpływ | Wejście zasilania. |
| 3 | SCL | W przypadku wyboru interfejsu I2C, D0 służy jako podkładka wejściowa zegara seryjnego (SCL) a D1 jako podkładka wejściowa danych seryjnego (SDAI). |
| 4 | SDA |
Charakterystyka prądu stałego
|
Charakterystyka |
Symbol | Warunki | Min. | Rodzaj | Maksymalnie |
Jednostka |
| Napięcie zasilające dla logiki | VDD | 1.65 | 2.8 | 3.3 | V | |
| Napięcie zasilania do wyświetlania | Wpływ | 11.5 | 12 | 12.5 | V | |
| Wpływ na wysokim poziomie | HIV | 0.8×VDD | - | - | V | |
| Wpływ niskiego poziomu | VIL | - | - | 0.2×VDD | V | |
| Wydajność wysokiego poziomu | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Wydajność niskiego poziomu | VOL | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
Prąd zasilający VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, nie Panel przymocowany, Wyświetlacz włączony, wszystko włączone, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
Prąd zasilający VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, bez paneli załączone, Wyświetlacz włączony, wszystko włączone |
ICC |
- |
450 |
580 |
μA |
|
|
Produkcja segmentu Prąd, VDD = 2,8 V, VCC = 12V, IREF=10 uA, Wyświetlacz ON. |
ISEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast = AFh | - | 215 | - | |||
| Kontrast = 7Fh | - | 155 | - | |||
| Kontrast=3Fh | - | 78 | - | |||
| Kontrast = 0Fh | 20 | - | ||||
|
Prąd w trybie uśpienia dla VDD |
IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Wyłączony ekran, nie. Panel przymocowany |
- |
- |
10 |
μA |
|
Prąd w trybie uśpienia dla VCC |
ICC, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Wyłączony ekran, nie. Panel przymocowany |
- |
- |
10 |
μA |
Specyfikacje elektryczne
|
Charakterystyka |
Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Zużycie prądu w trybie normalnym | Wszystkie piksele | - | 17 | 25 | mA | |
| Zużycie prądu w trybie czuwania | W trybie gotowości 10% pikseli włączone | - | 0.5 | 1.5 | mA | |
| Zużycie energii w trybie normalnym | Wszystkie piksele | - | 71.5 | 97.5 | mW | |
| Zużycie energii w trybie czuwania | W trybie gotowości 10% pikseli włączone | - | 6.5 | 19.5 | mW | |
| Jasność | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (biały) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Kontrast pomieszczeń ciemnych | CR | - | 2000:1 | - | - | |
|
Kąt widzenia
|
- | 160 | - | - | stopień |
Charakterystyka rozkładu czasu interfejsu I2C
|
Symbol |
Opis | Min. | Maksymalnie |
Jednostka |
| rower | Czas cyklu zegara | 2.5 | - | μs |
| tHSTART | Warunek rozpoczęcia / czas zatrzymania | 0.6 | - | μs |
| tHD | Czas przechowywania danych (w przypadku pinów SDAOUT) | 0 |
- |
n |
| Czas przechowywania danych (w przypadku pinu SDAIN) | 300 | |||
| tSD | Czas konfiguracji danych | 100 | - | n |
| tSSTART |
Czas ustawienia warunków rozpoczęcia (Dostosowane tylko do powtarzanego warunku uruchomienia) |
0.6 | - | μs |
| TSSTOP | Czas ustawienia warunków zatrzymania | 0.6 | - | μs |
| tR | Czas wzrostu dla danych i kolczyka zegara | 300 | n | |
| tF | Czas upadku danych i kolczyka zegara | 300 | n | |
| TIDLE | Czas bezczynności przed rozpoczęciem nowej transmisji | 1.3 | - | μs |

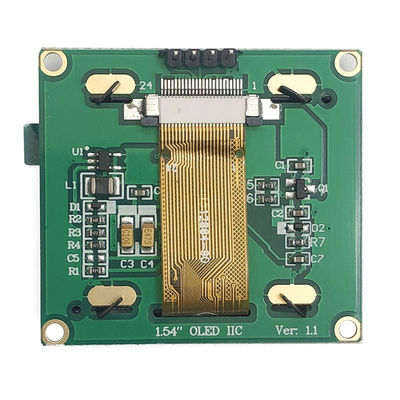

10,54 cala OLED Graficzny wyświetlacz Obraz produktu
