Szczegóły Produktu:
|
| Produkt: | 0Moduł wyświetlacza OLED o pojemności 96 cali | Rozstrzygnięcie: | Grafika 128x64 |
|---|---|---|---|
| Układ scalony sterownika: | SSD1306BZ lub odpowiednik | Wym. konturu: | 26.7x19.26x1.41 (mm) |
| Kolor wyświetlacza: | Białe i niebieskie opcjonalne | Ekran dotykowy: | Bez ekranu dotykowego (opcjonalnie) |
| Kierunek patrzenia: | Wszystkie kąty widzenia | interfejs: | 6800, 8080, SPI, I2C |
| Połączenie: | Lutowanie/Hotbar (konfigurowalny) | Kod PIN: | 30 pinów (może być dostosowane) |
| DOŻYWOTNI: | 50,000 godzin @60cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza OLED z interfejsem SPI,0Moduł wyświetlacza OLED o pojemności 96 cali,Moduł wyświetlacza OLED 128x64 |
||
0.96 cali OLED Display SPI interfejs Produkt Wprowadzenie
Szybki przegląd produktu
Opis
SF-OS096HX-12864W-01 to moduł wyświetlacza graficznego OLED o rozdzielczości 128x64 COG, o rozmiarze przekątnej 0,96 cala.Moduł jest wbudowany z SSD1306 ICPojemność zasilania dla logiki wynosi 3V, napięcie zasilania dla wyświetlacza wynosi 7,5V, wyświetlacz z prądem 50% tablicy kontrolnej wynosi 6mA @ 7.5Vcc (wartość typowa), obowiązek kierowcy 1/64.
SF-OS096HX-12864W-01 ten 0,96-calowy moduł COG Graphic OLED nadaje się do urządzeń noszonych, aplikacji domowych inteligentnych itp.jego temperatury przechowywania wahają się od -40°C do +85°C.
Zalety produktu
SAEF Technology jest profesjonalnym dostawcą modułów OLED. Dostarczamy szeroką gamę standardowych modułów OLED o pasywnej matrycy OLED (PMOLED) / OLED dot matrix display oraz moduli OLED o niestandardowej konstrukcji,Ekrany graficzne OLED i panele wyświetleniowe OLEDStruktura mechaniczna obejmuje Chip on Board (COB), Chip on Glass (COG) i TAB (Tape Automated Bonded).Moduły SAEF OLED są wyposażone we wszystkie ważne zalety:
00,96 cala Cienkie OLED Display Rysunek produktu
![]()
![]()
Definicja pin interfejsu
| Numer PIN. | SYMBOL | TYPU | Opis funkcji | |||||
| 1 | NC ((GND) | P | Powinien być podłączony do ziemi zewnętrznej. | |||||
| 2 | C2P |
Ja... |
C1P/C1N-Pin dla kondensatora pompy ładowania. C2P/C2N-Pin dla kondensatora pompy ładowania. Podłącz je do siebie kondensatorem, który musi być na wodzie, gdy pompa ładowania nie działa. |
|||||
| 3 | C2N |
jak powyżej |
||||||
| 4 | C1P | jak powyżej | ||||||
| 5 | C1N | jak powyżej | ||||||
|
6 |
VBAT |
P |
Zasilanie dla obwodu regulacyjnego pompy ładowania. Musi być podłączony do zewnętrznego źródła, gdy pompa ładowania jest używana. |
|||||
| 7 | NC | NC | ||||||
| 8 | WSS | P | Musi być podłączony do ziemi. | |||||
| 9 | VDD | P | Muszą być podłączone do zewnętrznego źródła. | |||||
| 10 | BS0 | Interfejs Wybierz szpilki | ||||||
| 11 | BS1 | Interfejs Wybierz szpilki | ||||||
| 12 | BS | Interfejs Wybierz szpilki | ||||||
| 13 | CS# | Ja... | Czip Wybierz pin wejściowy. | |||||
| 14 | RES# | Ja... | Wprowadzenie przycisków do sprzętu. | |||||
|
15 |
D/C# |
Ja... |
Tu kontrolnik danych/komendy. Kiedy szpilka jest wyciągnięta WZDZISKO, dane w D[7:0] są danymi. W trybie I2C ten pin działa jako SA0 dla sekcji adresu niewolnika. W przypadku wyboru 3-przewodowego interfejsu seryjnego, ten pin musi być podłączony do VSS |
|||||
|
16 |
R/W# |
Ja... |
odczyt/zapis, wybierz pin. jest zaznaczona, ten pin musi być podłączony do |
|||||
|
17 |
E# |
Ja... |
włączyć pin do odczytu/zapisu. jest zaznaczona, ten pin musi być podłączony do |
|||||
| 18 | D0 |
Wpływ/wyjście |
Są to 8-bitowe dwukierunkowe autobusy danych do podłączenia do mikroprocesora. W przypadku wyboru trybu seryjnego interfejsu D2 należy zachować jako NC, D1 będzie seryjnym wejściem danych: SDIN, D0 będzie seryjnym wejściem zegara: SCLK. Przy wyborze trybu I2C D2, D1 powinny być połączone i służyć jako SDA, a D0 jest wejściem zegara seryjnego, SCL. |
|||||
| 19 ~ 25 | D1~D7 |
Są to 8-bitowe dwukierunkowe autobusy danych do podłączenia do mikroprocesora. W przypadku wyboru trybu seryjnego interfejsu D2 należy zachować jako NC, D1 będzie seryjnym wejściem danych: SDIN, D0 będzie seryjnym wejściem zegara: SCLK. Przy wyborze trybu I2C D2, D1 powinny być połączone i służyć jako SDA, a D0 jest wejściem zegara seryjnego, SCL. |
||||||
|
26 |
IREF |
Ja... |
Obecne odniesienie do regulacji jasności. To jest punkt odniesienia prądu wyjściowego segmentu. Rezystor powinien być podłączony między tym punktem a VSS. Ustaw prąd maksymalnie na 12,5 uA. |
| 27 | VCOMH | O |
Poziom napięcia sygnału COM wyłączony. Kondensator powinien być podłączony między ten pin a VSS. |
|
28 |
Wpływ |
P |
Zasilanie na napięcie napędowe OLED. W przypadku użycia pompy ładowania między tym pinem a VSS należy podłączyć kondensator. Musi być podłączony do zewnętrznego źródła, gdy pompa ładowania nie jest używana. |
| 29 | VLSS | P | To jest analogowy przycisk naziemny, powinien być podłączony do VSS zewnętrznie. |
| 30 | NC ((GND) | P | Powinien być podłączony do ziemi zewnętrznej. |
Maksymalne ratingi bezwzględne
| Charakterystyka | Symbol | Wartość standardowa | Jednostka | Uwaga: | ||
| Min. | TYP | Max. | ||||
| napięcie zasilania ((1) | VDD | - 0.3 | - | +4.0 | V | 1,2 |
| napięcie zasilania ((2) | VBAT | - 0.3 | - | 4.5 | V | 1,2 |
| napięcie zasilania ((3) | Wpływ | 0 | - | 15.0 | V | 1,2 |
| Temperatura pracy | TOPR | -40 | - | +70 | 0C | |
| Temperatura przechowywania | TSTG | -40 | - | +85 | 0C | 3 |
| Czas trwania (120 cd/m2) | 10000 | - | - | godzina | 4 | |
| Żywotność (80 cd/m2) | 30000 | - | - | godzina | 4 | |
| Żywotność (60 cd/m2) | 50000 | - | - | godzina | 4 | |
Uwaga 1: Wszystkie wyżej wymienione napięcia są oparte na zasadzie VSS = 0 V .
Uwaga 2: Gdy moduł ten jest używany powyżej powyższych maksymalnych wartości absolutnych, może wystąpić trwałe uszkodzenie modułu.pożądane jest używanie tego modułu w warunkach określonych w sekcji 9-1 Elektryczne charakterystyki prądu stałego Jeżeli moduł ten jest używany powyżej tych warunków, może wystąpić awaria funkcjonowania modułu i jego niezawodność może ulec pogorszeniu.
Uwaga 3: Określone zakresy temperatur nie obejmują polaryzatora.
Uwaga 4: VCC = 9,0V, Ta = 25°C, 50% szachownia.
Średni czas pracy w temperaturze pokojowej szacuje się na podstawie przyspieszonej pracy w warunkach wysokiej temperatury.
Charakterystyka elektryczna prądu stałego
| Symbol | Parametry | Warunki badania | Wartość standardowa | Jednostka | ||
| Min. | TYP | Max. | ||||
| VDD | Napięcie zasilania logicznego | - | 1.65 | 2.8 | 3.3 | V |
| VBAT | napięcie zasilania regulatorem pompy ładowania | Włączenie pompy ładowania wewnętrznego | 3.5 |
- |
4.2 | V |
| Wpływ | Napięcie robocze dla OLED (generowane przez pompę ładowania) | Włączenie pompy ładowania wewnętrznego | 7.0 | 7.5 | V | |
| Wpływ | Napięcie robocze dla OLED (zasilane zewnętrznie) | Wyłączyć pompę ładowania wewnętrznego | 8.5 | 9.0 | 9.5 | V |
| HIV | Wysoki poziom wprowadzania logiki | 0.8*VDD | - | - | V | |
| VIL | Niski poziom wprowadzania logiki | - | - | 0.2*VDD | V | |
| VOH | Wysoki poziom wyjścia logicznego | IOUT = 100μA, 3,3MHz | 0.9*VDD | - | - | V |
| VOL | Niski poziom wyjścia logicznego | IOUT = 100μA, 3,3MHz | - | - | 0.1*VDD | V |
| IDD, SLEEP | IDD, prąd w trybie uśpienia | - | - | 10 | uA | |
| IBAT, SLEEP | IBAT, prąd w trybie uśpienia | - | - | 10 | uA | |
| ICC, SLEEP | ICC, prąd w trybie uśpienia | - | - | 10 | uA | |
| IDD | Prąd zasilający VDD | - | 50 | 150 | uA | |
| ICC |
Prąd zasilający VCC (VCC dostarczane zewnętrznie) |
VDD = 2,8 V, VCC = 9 V, 100% Obszar wyświetlania Włącz |
- |
9.0 | 15.0 | mA |
|
IBAT |
IBAT Prąd zasilający (VCC wytwarzane przez pompę ładowania) |
VDD = 2,8 V, VCC = 7,25 V, 100% Obszar wyświetlania Włącz |
- |
25.6 |
32.0 |
mA |
Charakterystyka optyczna
| Symbol | Parametry | stan | Wartość standardowa | Jednostka | ||
| Min. | TYP | Max. | ||||
| Lbr |
Jasność (VCC dostarczane zewnętrznie) |
120 |
- |
- |
cd/m2 | |
|
Lbr |
Jasność (VCC wytwarzane przez pompę ładowania) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (biały) | C.I.E. 1931 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| CR | Kontrast pomieszczeń ciemnych | - | 2000:1 | - | ||
| Kąt widzenia | - | 160 | - | stopień | ||

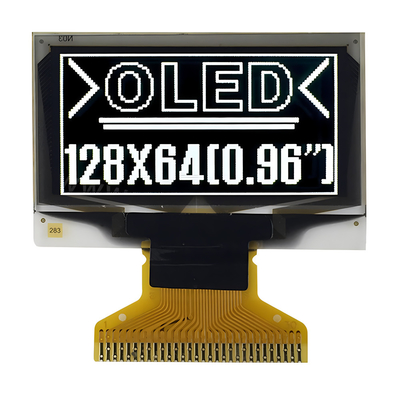

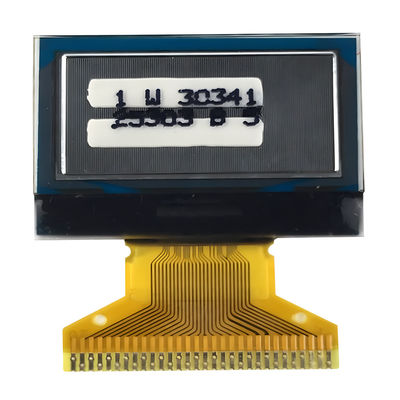

00,96 cala Cienkie OLED Display Obraz produktu
![]()
![]()
