Szczegóły Produktu:
|
| Produkt: | Wyświetlacz TFT LCD o przekątnej 2,4 cala | Ekran dotykowy: | Rezystancyjny panel dotykowy |
|---|---|---|---|
| Rozstrzygnięcie: | 240*320 | Wymiary szkła nakrywkowego: | Możliwość dostosowania |
| Kierunek patrzenia: | 12:00 | Interfejs: | mcu 8/16/18bit RGB, 16/18bit 3/4 LINIA |
| Kod PIN: | 48 szpilek | Połączenie: | Lutowanie |
| Luminancja powierzchni: | 350 cd/m2 | Układ scalony sterownika: | ILI9341V |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | MCU&RGB Interface TFT LCD,LCD TFT o rozdzielczości 240 x 320,TFT LCD z RTP |
||
20,4-calowy LCD TFT z panelem dotykowym
Szybki przegląd produktu
Opis
SF-TC240H-8944A-T to 2,4-calowy wyświetlacz TFT-LCD o rozdzielczości 240x320 pikseli i jasności 350 cd/m2.Moduł ten wykorzystuje układ sterowania ILI9341 obsługujący MCU 8/16/18bit RGB i RGB 16/18bit 3/4 interfejsy liniiWymiar modułu wyświetlacza wynosi 42,72 ((W) x 60,26 ((H) x 3,5 ((T) mm, a powierzchnia aktywna wynosi 36,73 ((W) x 48,96 ((H) mm. Zakres napięcia zasilającego dla analogu wynosi od 2,6V do 3,3V; typowa wartość wynosi 2,8V.
Moduł wyświetlacza SF-TC240H-8944A-T może działać w temperaturze od -20°C do +70°C; jego temperatury przechowywania wahają się od -30°C do +80°C.
Cechy
| Produkt: | 20,4-calowy wyświetlacz TFT LCD |
| Rozstrzygnięcie: | 240*320 |
| System sterowania: | ILI9341V |
| W kierunku widzenia: | 12:00 |
| Numer szpilki: | 48 szpilów |
| Światłość powierzchni: | 350 Cd/m2 |
| Żywotność LED: | 40000 godzin |
| Ekran dotykowy: | Panel dotykowy oporowy |
| Wymiar szkła pokrywy: | Dostosowywalne |
| Interfejs: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Połączenie: | Lutowanie |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
20,4-calowy LCD TFT z panelem dotykowym o odporności rysunek produktu
Opis interfejsu
| - Nie, nie. | Nazwa kodu PIN | Wpływ/wyjście | Opis |
| 1 | YU | Ja... | Pin panelu dotykowego |
| 2 | XL | Ja... | Pin panelu dotykowego |
| 3 | YD | Ja... | Pin panelu dotykowego |
| 4 | XR | Ja... | Pin panelu dotykowego |
| 5 | GND | Ja... | Powierzchnia |
| 6 | VCI | Ja... | Zasilanie 2,8 V |
| 7 | VDD3 | Ja... | Zasilanie 2.8V/1.8V Napięcie |
| 8 | VDD3_P(NC) | - | Otwórz |
| 9 | BC_CTRL ((NC) | - | Otwórz |
| 10 | BC ((NC) | - | Otwórz |
| 11 | TE | O |
Wykorzystanie wzorów w celu synchronizacji MPU z kształtem pisma. |
| 12-29 | DB17-DB0 | Wpływ/wyjście | Wyświetlanie danych I/O |
| 30 | SDA | Wpływ/wyjście | Serialny sygnał wejściowy |
| 31 | DOTLCK | Ja... | Sygnał zegara kropkowego do obsługi interfejsu RGB |
| 32 | ENABLE | Ja... | Sygnał umożliwiający obsługę danych dla interfejsu RGB |
| 33 | HSYNC | Ja... | Liniowy poziomy sygnał synchronizujący |
| 34 | VSYNC | Ja... | Sygnał synchronizacji pionowej ramy |
| 35 | RDX | Ja... | Odczytywanie sygnału strobowego |
| 36 | WRX | Ja... | Wpisz sygnał stroboskopiczny |
| 37 | DCX | Ja... | Zarejestruj wybrany sygnał |
| 38 | CSX | Ja... | Pin wejściowy dla sygnału wyboru chipa |
| 39 | Zresetowanie | Ja... | Sygnał wejściowy LCM Reset |
| 40 | IM0 | Ja... | Proszę zapoznać się z czwartą stroną, Wybierz tryb interfejsu MCU |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Ja... | Anodę LED |
| 45 | LED_K1 | Ja... | Katodę LED |
| 46 | LED_K2 | Ja... | Katodę LED |
| 47 | LED_K3 | Ja... | Katodę LED |
| 48 | LED_K4 | Ja... | Katodę LED |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Wartość | Jednostka |
| Napięcie zasilania logicznego | VDD | 1.6~3.3 | V |
| Napięcie wejściowe | Wino | VDD+0.3 | V |
| Temperatura pracy | Topr | -20 do 70 | °C |
| Temperatura przechowywania | Tstg | -30 do 80 | °C |
Charakterystyka prądu stałego (VDD=2,8V,Ta=25°C)
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Badanie |
Uwaga: |
| Napięcie zasilania | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA | - |
| Prąd zasilający | Jeśli | - | 80 | - | mA | - | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - | |
| Rozpraszanie mocy | Pd | - | 288 | - | mW | - | |
| Intensywność światła dla LCM |
|
- | 350 | - | Cd/m2 | If=80mA | - |
| Jednorodność dla LCM | - | 80 | - | - | % | If=80 mA | - |
| Kolor podświetlenia | Biały | ||||||
Specyfikacje panelu dotykowego
| Pozycja | Symbol | Min. | Typu. | Max, proszę. | jednostka | Uwaga |
| Przejrzystość | - | - | 82 | - | % | JIS K-7105 |
| Węgła | - | - | 1 | - | % | JIS K-7105 |
| Twardota powierzchni | - | - | 3 | - | H | 150gf 45° |
| Wzmocnienie FPC do łuszczenia | - | 5 | - | N | W górę 90° | |
| Zgięcie FPC | - | - | 3 | - | cykl | R=1.0, 90° |
| Siła wejściowa | - | - | 50 | Gf | - | |
| Napęd nominalny | Dotknięcie V | 7 | V | D.C. | ||
| Odporność osi X | Rx | 150 | 500 | FPC PIN | ||
| Odporność osi X | Ry | 200 | 800 | |||
| Liniowość | - | - | ± 1.5 | ± 2.0 | % | - |
| Głoszenie | - | - | - | 20 | ms | - |
| Odporność na izolację | Ri | 10 | - | - | MΩ | - |
| Notatki Życie | - | 1,000,000 | - | - | Czasy | - |
| Żywotność wejścia | - | 1,000,000 | - | - | Czasy | - |
Warunki badania niezawodności
| Pozycja | Warunki | Czas (h) | Ocena |
| Wysoka temperatura. | 80°C | 120 |
Żadnych nieprawidłowości. w funkcjach i wygląd |
|
Wysoka temperatura.
|
70°C | 120 | |
| Niska temperatura. | -30°C | 120 | |
| Niska temperatura. | -20°C | 120 | |
| wilgotność | 40°C/ 90% RH | 120 | |
| Cykl temperatury wstrząsu cieplnego |
-20°C ¬ 25°C ® 70°C (0,5 godziny ¬ 5 minut ® 0,5 godziny) |
10 cykli |

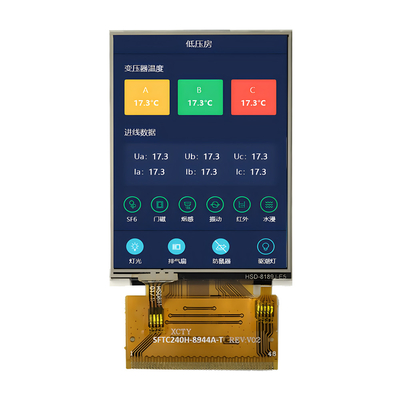

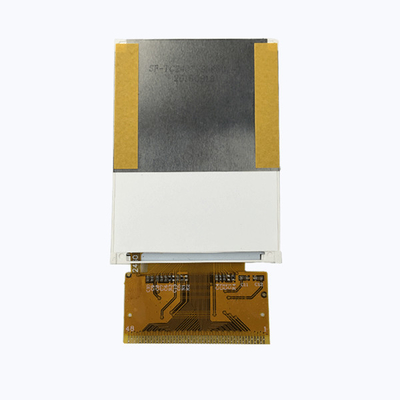

2.4 cali TFT LCD z rezystywnym panelem dotykowym Obraz produktu
