Szczegóły Produktu:
|
| Produkt: | Wyświetlacz OLED o przekątnej 3,12 cala | Rozstrzygnięcie: | Rozdzielczość 256x64 kropek |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | interfejs: | 4-przewodowy interfejs SPI |
| Optyka: | Wszystkie kąty widzenia | Wym. konturu: | 100,5 (dł.) x 33,5 (szer.) x 6,3 (gł.) mm |
| Obszar aktywny: | 76,78 (dł.) x 19,18 (szer.) mm | Metoda jazdy: | 1/64 Cykl pracy |
| Skala szarości: | 16 Skala szarości | Kontroler: | SSD1322 |
| Temperatura robocza: | -30°C do +85°C (możliwość dostosowania) | Temperatura przechowywania.: | -40°C do +90°C |
| Kolor czcionki: | Biały Niebieski Żółty Zielony | Napięcie zasilania: | 3V |
| Kod PIN: | 7 pinów nagłówka, 16 pinów opcjonalnie | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Zielone czcionki Graficzny wyświetlacz OLED,Interfejs SPI Graficzny wyświetlacz OLED,256x64 Graficzny wyświetlacz OLED |
||
** Pobierz arkusz danych **
SFOM312YZ7-25664WBYG-01 Specyfikacja.pdf
Graficzny wyświetlacz OLED 3,12 cala SPI Interfejs Produkt Wprowadzenie
Szybki przegląd produktu
Opis
W sprawieSFOM312YZ7-25664WBYG-01Model jest COF Graphic OLED, o rozmiarze przekątnej 3,12 cala i rozdzielczości 256x64 kropki.Ten moduł OLED jest wbudowany z układem SSD1322 IC i obsługuje 8-bitowe interfejsy 6800/8080 i 3/4 linii SPIMa wymiary konturów 100,5 × 33.5.0 mm, o rozmiarze powierzchni aktywnej 76,78 × 19,18 mm. Wspiera również 4-bitową skalę szarości, z napięciem zasilania logicznego 3V. Prąd wyświetlacza przy 50% tablicy kontrolnej wynosi 150mA @ 3.0V VDD (typowa wartość),o mocy napędowej 1/64.

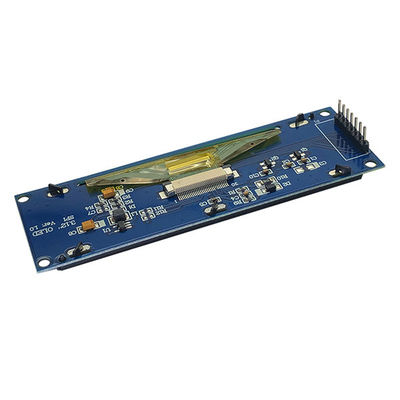

Moduł posiada wbudowany PCB, umożliwiając klientom korzystanie z połączeń drutowych bez konieczności dodatkowego rozwoju PCB dla ich aplikacji.Zintegrowany obwód VCC na PCB ułatwia użytkowanie przez klientaTa płyta PCB, wyposażona w cztery otwory montażowe, zapewnia klientom łatwą metodę zabezpieczania modułów w swoich aplikacjach.wyroby medyczne, kontroli przemysłowej itp.
Cechy produktu
| Produkt: | 3Wyświetlacz OLED o pojemności 12" |
| Rozstrzygnięcie: | Rozdzielczość 256x64 kropek |
| Tryb wyświetlania: | Matryca pasywna |
| Optyka: | Wszystkie kąty widzenia |
| Interfejs: | Interfejs 4 przewodów SPI |
| Opis: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) Mm |
| Obszar aktywny: | 76.78 ((L) X 19.18 ((W) Mm |
| Sposób jazdy: | 1/64 Cykl pracy |
| Kontroler: | SSD1322 |
| Szarość: | 16 Szary |
| Temperatura pracy: | -30°C do +85°C (dostosowany) |
| Temperatura przechowywania: | -40°C do +90°C |
| napięcie zasilania: | 3V |
| Kolor czcionki: | Biały Błękitny Żółty Zielony |
| Numer szpilki: | 7 szpilów nagłówkowych, 16 szpilów opcjonalnie |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Graficzny wyświetlacz OLED 3,12 cala SPI Interfejs Rysunek produktu
Specyfikacje mechaniczne
| Pozycja | Specyfikacje | Jednostka |
| Rysunek | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| Obszar widzenia | 78.78 ((W) x21.18 ((H) | mm |
| Obszar aktywny | 76.78 ((W) x19.18 ((H) | mm |
| Łańcuch | 256 kropek x 64 kropki | - Tak. |
| Wskaźnik pikseli | 0.30(W) x0.30(H) | mm |
| Wielkość pikseli | 0.28(W) x0.28(H) | mm |
Definicja szpilki
| Numer PIN. | Symbol | Funkcja |
|
1 |
GND |
Powierzchnia obwodów logicznych To jest szpilka uziemienia, która służy również jako punkt odniesienia dla szpilek logicznych. |
|
2 |
Wpływ |
Zasilanie dla obwodu modułu wyświetlania To jest wtyczka zasilania, podłączona do zewnętrznego źródła. 3-5V |
| 3 | SCK | Linia zegarowa |
|
4 |
SDA |
Linia danych |
|
5 |
OZE
|
Ten pin jest wejściem sygnału resetowego. Kiedy przycisk zostanie wyciągnięty NISKO, inicjalizacja chipa zostanie wykonana. |
|
6 |
D.C. |
Pin ten jest pinem sterowania danych / poleceń łączącym się z MCU. Kiedy pin jest wyciągnięty WZDZISKO, dane w D[1:0] będą interpretowane jako dane. Kiedy pin jest wyciągnięty NISKO, dane w D[1:]0] zostanie przeniesione do rejestru dowodzenia. |
|
7 |
CS |
Ten szpil jest wprowadzeniem do chipa, który łączy się z MCU. |

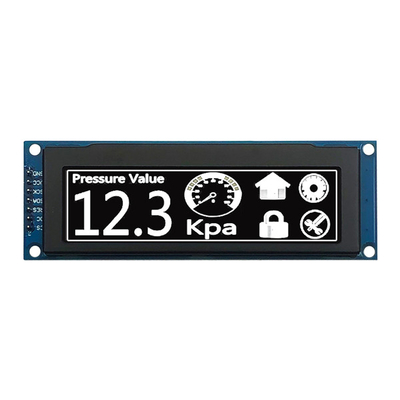

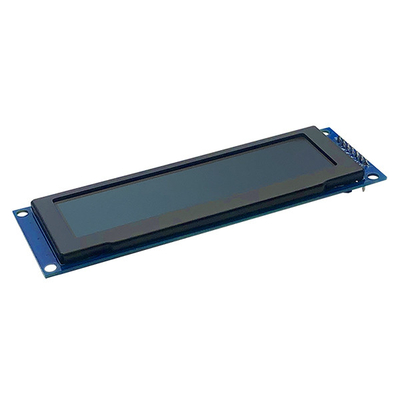

Graficzny wyświetlacz OLED 3,12 cala SPI Interfejs Obraz produktu
