Szczegóły Produktu:
|
| Produkt: | Wyświetlacz OLED o przekątnej 3,12 cala | Rozstrzygnięcie: | Rozdzielczość 256x64 kropek |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | interfejs: | 4-przewodowy interfejs SPI |
| Optyka: | Wszystkie kąty widzenia | Wym. konturu: | 100,5 (dł.) x 33,5 (szer.) x 6,3 (gł.) mm |
| Obszar aktywny: | 76,78 (dł.) x 19,18 (szer.) mm | Metoda jazdy: | 1/64 Cykl pracy |
| Skala szarości: | 16 Skala szarości | Kontroler: | SSD1322 |
| Temperatura robocza: | -30°C do +85°C (możliwość dostosowania) | Temperatura przechowywania.: | -40°C do +90°C |
| Kolor czcionki: | Biały Niebieski Żółty Zielony | Napięcie zasilania: | 3V |
| Kod PIN: | 7 pinów nagłówka, 16 pinów opcjonalnie | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Interfejs SPI Graficzny wyświetlacz OLED,3.12-calowy wyświetlacz OLED,Moduł wyświetlacza OLED 256x64 kropek |
||
** Pobierz arkusz danych **
SFOM312YZ7-25664WBYG-01 Specyfikacja.pdf
Graficzny wyświetlacz OLED 3,12 cala SPI Interfejs Produkt Wprowadzenie
Opis
Model SFOM312YZ7-25664WBYG-01 to COF Graphic OLED, o rozmiarze przekątnej 3,12 cala i rozdzielczości 256x64 kropek.Ten moduł OLED jest wbudowany z układem SSD1322 IC i obsługuje 8-bitowe interfejsy 6800/8080 i 3/4 linii SPIMa wymiary konturów 100,5 × 33.5.0 mm, o rozmiarze powierzchni aktywnej 76,78 × 19,18 mm. Wspiera również 4-bitową skalę szarości, z napięciem zasilania logicznego 3V. Prąd wyświetlacza przy 50% tablicy kontrolnej wynosi 150mA @ 3.0V VDD (typowa wartość),o mocy napędowej 1/64.

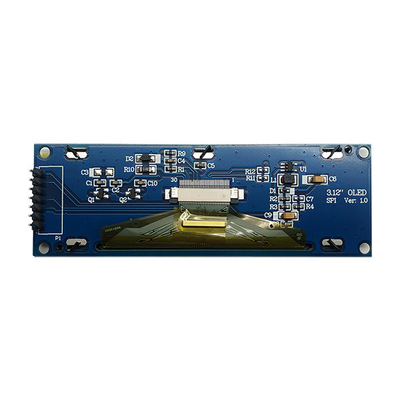

Moduł posiada wbudowany PCB, umożliwiając klientom korzystanie z połączeń drutowych bez konieczności dodatkowego rozwoju PCB dla ich aplikacji.Zintegrowany obwód VCC na PCB ułatwia użytkowanie przez klientaTa płyta PCB, wyposażona w cztery otwory montażowe, zapewnia klientom łatwą metodę zabezpieczania modułów w swoich aplikacjach.wyroby medyczne, kontroli przemysłowej itp.
Graficzny wyświetlacz OLED 3,12 cala SPI Interfejs Rysunek produktu
Specyfikacje mechaniczne
| Pozycja | Specyfikacje | Jednostka |
| Rysunek | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| Obszar widzenia | 78.78 ((W) x21.18 ((H) | mm |
| Obszar aktywny | 76.78 ((W) x19.18 ((H) | mm |
| Łańcuch | 256 kropek x 64 kropki | - Tak. |
| Wskaźnik pikseli | 0.30(W) x0.30(H) | mm |
| Wielkość pikseli | 0.28(W) x0.28(H) | mm |
Definicja szpilki
| Numer PIN. | Symbol | Funkcja |
|
1 |
GND |
Powierzchnia obwodów logicznych To jest szpilka uziemienia, która służy również jako punkt odniesienia dla szpilek logicznych. |
|
2 |
Wpływ |
Zasilanie dla obwodu modułu wyświetlania To jest wtyczka zasilania, podłączona do zewnętrznego źródła. 3-5V |
| 3 | SCK | Linia zegarowa |
|
4 |
SDA |
Linia danych |
|
5 |
OZE
|
Ten pin jest wejściem sygnału resetowego. Kiedy przycisk zostanie wyciągnięty NISKO, inicjalizacja chipa zostanie wykonana. |
|
6 |
D.C. |
Pin ten jest pinem sterowania danych / poleceń łączącym się z MCU. Kiedy pin jest wyciągnięty WZDZISKO, dane w D[1:0] będą interpretowane jako dane. Kiedy pin jest wyciągnięty NISKO, dane w D[1:]0] zostanie przeniesione do rejestru dowodzenia. |
|
7 |
CS |
Ten szpil jest wprowadzeniem do chipa, który łączy się z MCU. |
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka | Uwaga: |
| Zasilanie | VBAT | 3.3 | 5 | V |
- |
| Napięcie zasilania logicznego | VDD | 2.5 | 3.3 | V | 1,2 |
| Napięcie zasilania sterownika | Vcc | 0 | 15 | V | 1,2 |
| Prąd zasilający Vcc | Icc |
- |
55 | mA | 1,2 |
| Temperatura pracy | Na górze | -40 | 85 | °C |
- |
| Temperatura przechowywania | Tstg | -45 | 90 | °C |
- |
Charakterystyka DC
| Charakterystyka | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilania | VDD | 2.8 | 3.0 | 3.3 | V | |
| Wpływ na wysokim poziomie | HIV | Iout=100Ua, 3,3MHz | 0.8xVdd |
- |
Vdd | V |
| Wpływ niskiego poziomu | VIL | Iout=100Ua, 3,3MHz | 0 |
- |
0.2xVdd | V |
| Prąd logiczny | IVBAT | Uwaga: |
- |
250 |
- Tak. |
mA |
| Napięcie wyświetlacza | Wpływ | Ta=25 °C | 11.5 | 12.0 | 12.5 | V |
Uwaga:VDD=3.0V,VCC=12.0V(VDD,VCC Zasilanie przez moduł wewnętrzny
włącz) 100% Obszar wyświetlania.
Optyka i właściwości elektryczne
| Charakterystyka | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Jasność ((Żółty) | Lbr |
Z polaryzatorem (Uwaga 3) |
60 | 90 |
- |
Cd/m2 |
| C.I.E. ((Żółty) |
(X) (Y) |
Z polaryzatorem |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| Kontrast pomieszczeń ciemnych | CR | - | >2000:1 | - | ||
| Kąt widzenia | > 160 | - | - | stopień |
Warunki badań niezawodności
| Pozycja | Warunki | Kryteria | |
| Działanie w wysokiej temperaturze | 85°C | TBD |
Praca funkcji operacyjnych |
| Działanie w niskich temperaturach | -40°C | TBD | |
| Przechowywanie w wysokiej temperaturze | 90°C | TBD | |
| Przechowywanie w niskiej temperaturze | -45°C | TBD | |
|
Wysoka temperatura/wilgotność Operacja |
60°C | TBD | |
| Wstrząs cieplny | -40°C~90°C | TBD | |

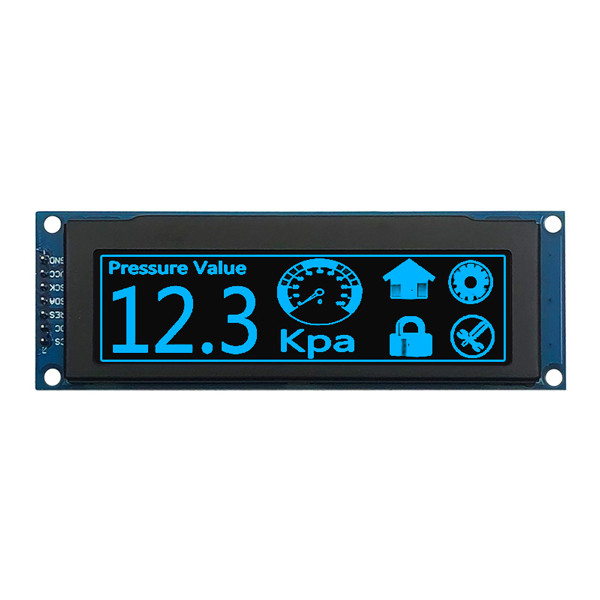

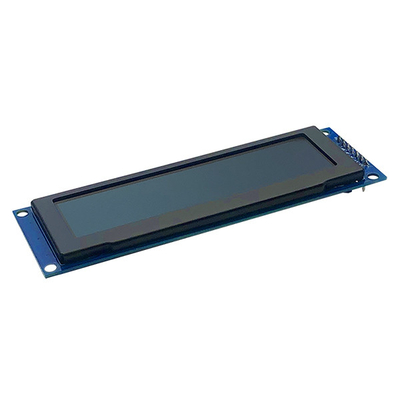

Graficzny wyświetlacz OLED 3,12 cala SPI Interfejs Obraz produktu
