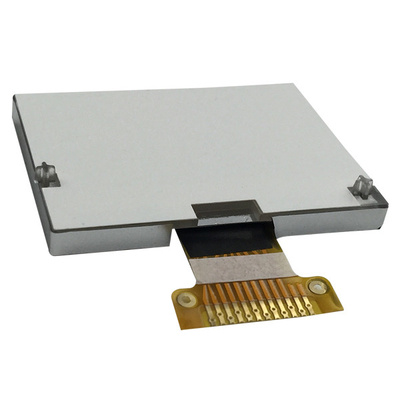

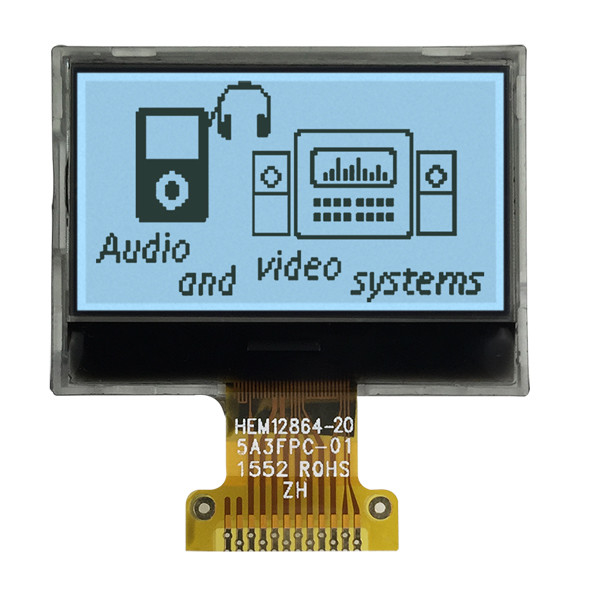

Szczegóły Produktu:
|
Produkt: | Standardowy 128x64 LCM | Rozstrzygnięcie: | 128x64 punktów |
---|---|---|---|
Wyświetl kierunek: | Godzina szósta | Rodzaj LCD: | FSTN, pozytywny |
Typ polaryzatora: | Transfleksyjny | Rozmiar modułu: | 40,0 dł. × 28,0 szer. × 4,5 (maks.) wys. |
obszar wyświetlania: | 37,0×20,0 mm | Układ scalony sterownika: | ST7567 |
Kod PIN: | 28 pinów | Interfejsy: | Seria 6800 lub seria 8080 MPU |
Temperatura robocza: | -20°C do +70°C | Napięcie zasilania: | 3,3 V (typowa wartość) |
DOŻYWOTNI: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
Podkreślić: | 128x64 FSTN Graficzny wyświetlacz LCD,Pozytywny wyświetlacz graficzny LCD,12864 Punktowy graficzny wyświetlacz LCD |
Cechy
Specyfikacje mechaniczne
Pozycja | Specyfikacje | Zjednoczenie |
Wielkość modułu ((L×W×H) | 40.0L x 28.0.0W×4,5 (maksymalnie) H | mm |
Obszar widzenia ((W×H) | 37.0 x 20.0 | mm |
Obszar skuteczny | 128×64 | kropka |
Dot Pitch ((W×H)) | 0.27x0.27 | mm |
Wielkość kropki ((W × H) | 0.245x0.245 | mm |
Rysunek
Definicja szpilki
Pozycja | SYMBOL | Poziom | Funkcja |
1 | VDD | +3,3V | Zasilanie logiki |
2 | C86 | H/L | H:6800 Równoległy L:8080 Równoległy |
3 | WSS | 0V | Ziemia mocy |
4 | V0 | / |
Podłącz kondensator między tym terminal i VSS terminal |
5 | V1 | / | |
6 | V2 | / | |
7 | V3 | / | |
8 | V4 | / | |
9 | CAP2- | / | Podłącz kondensator między tym końcem i końcem CAP2 + |
10 | CAP2+ | / | Podłącz kondensator pomiędzy tym końcem a końcem CAP2- |
11 | CAP1- | / | Podłącz kondensator pomiędzy tym końcem a końcem CAP1- |
12 | Wsparcie dla rolnictwa | Podłącz kondensator pomiędzy tym końcem a końcem CAP1 + | |
13 | CAP3+ | / | Podłącz kondensator pomiędzy tym końcem a końcem CAP1- |
14 | VOUT | Podłącz kondensator między tym końcem i VSS lub VDD | |
15 | WSS | 0V | Ziemia mocy |
16 ~ 23 |
D7~D0 |
H/L |
8-bitowa dwukierunkowa szyba danych |
24 |
/RD |
H/L |
8080 Równoległy:bus danych jest w stanie wyjściowym, gdy sygnał ten jest 6800 Parallel: Jest to terminal wejściowy zegarka włączającego serii 6800 MPU. |
25 |
/WR |
H/L |
8080 Równoległy:Sygnały na szlaku danych są zablokowane na górnej krawędzi sygnału /WR. 6800 Równoległe: H: Czytaj L: Pisz |
26 | A0 | H/L |
H:Wskazuje, że dane D0 do D7 są wyświetlane. L:Wskazuje, że dane D0 do D7 są danymi kontrolnymi. |
27 | /RES | H/L | Operacja resetu jest wykonywana przez poziom sygnału /RES |
28 | CS1 | L | Sygnał wybierania chipa |
Wyświetlacz danych RAM (DDRAM)
RAM danych wyświetlania przechowuje dane pikseli dla ekranu LCD. Jest to 64-row przez 128-kolumnowy adresowalny szereg. Każdy piksel może być wybrany, gdy są określone adresy stron i kolumn.wiersze są podzielone na 8 stron (strona 0 ~ strona 7) z 8 wierszami. Dane są zapisywane do 8 wierszy każdego Wyświetlanie danych D0 do D7 z mikroprocesoraKontroler LCD i interfejs MPU działająniezależnie, dane mogą być zapisywane do pamięci RAM w tym samym czasie, gdy dane są wyświetlanebez migotania na ekranie LCD.
Obwód adresu strony
Ten obwód służy do dostarczania adresu strony do wyświetlania danych w pamięci RAM.adres strony musi być ustawiony przed dostępem do zawartości DDRAM.Adres strony 8 jest specjalnym obszarem pamięci RAM dla ikon i wyświetlania danych D0 jest tylko ważny.
Obwód adresu kolumny
Kolumna Adres obwodu ma 8-bitowy ustawiony licznik, który zapewnia adres kolumny doAdres kolumny DDRAM jest określany przez polecenie ¢Set Column Address. Wyznaczony adres kolumny jest zwiększany (+1) przy każdym odczycie/zapisie danych wyświetlanych.Umożliwia to ciągły dostęp do danych wyświetlania MPU. Flaga sterowania MY może odwrócić kolejność wyjścia płytek COM. A flaga MX umożliwia odwrócenie związku między adresem kolumny a wyjściami SEG.dane wyświetlane w pamięci DDRAM po zmianie ustawienia flagi MX.Proszę zapoznać się z arkuszem danych ST7565.
