Szczegóły Produktu:
|
| Produkt: | 1,45-calowy kolorowy wyświetlacz OLED | Rozstrzygnięcie: | 160x128 pikseli |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | interfejs: | 8-bitowy 68XX/80XX równoległy, 4-przewodowy SPI, I2C |
| Kolor wyświetlacza: | Cały kolor | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 350,80 x 30,80 x 1,60 (mm) | Obszar aktywny: | 280,78 x 23,024 (mm) |
| Rozstaw pikseli: | 00,06 x 0,18 (mm) | Temperatura robocza: | -40°C do +70°C |
| Temperatura przechowywania.: | -40°C do +85°C | Układ scalony sterownika: | SSD1333 |
| Napięcie zasilania dla logiki: | 1.65 - 3,5 V | Kod PIN: | 30 szpilek |
| Obowiązek: | 1/128 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 160x128 pikseli Ekran OLED,1.45-calowy ekran OLED,Wyświetlacz OLED o 30 szpilkach |
||

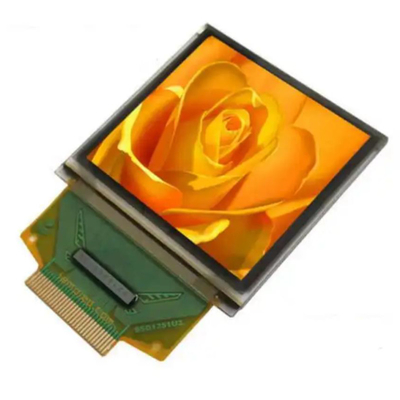

1.45-calowy AMOLED 160x128 kropki 30 szpilki Wprowadzenie produktu
SFOS145TW-7100AN to kolorowy wyświetlacz OLED. OLED (Organic Light Emitting Diode) to technologia nowej generacji o jaśniejszych, jaśniejszych obrazach i szybszej szybkości odpowiedzi.45-calowy wyświetlacz SFOS145TW-7100AN OLED składa się z 160 x 128 kropek monochromatycznychTen moduł OLED jest lekki, ma niskie zużycie energii, ma niewielki rozmiar i ma różne interfejsy do wyboru; jest domyślnym interfejsem SPI, równoległym i I2C.
Efektywny rozmiar powierzchni (diagonalny) tego produktu SFOS145TW-7100AN wynosi 1, 45 cala, rozmiar modułu wynosi 35, 80 x 30, 80 x 1, 60 (mm), a efektywny rozmiar powierzchni wynosi 28, 78 x 23, 024 (mm).45-calowy wyświetlacz OLED jest wyposażony w IC SSD1333 i ma wysoki współczynnik kontrastu 20000:1Zakres napięcia zasilania logicznego wynosi 1,65V-3,5V, z typową wartością 3V. Jest bardzo odpowiedni do zastosowań takich jak sprzęt medyczny, systemy POS, artykuły biełe, aplikacje domowe,instrumenty przemysłowe, automatyka, systemy wyświetlania audiowizualnego, produkty do pielęgnacji osobistej, urządzenia gospodarstwa domowego, wyświetlacze samochodowe, dynamiczne wyświetlacze informacji itp.
Specyfikacje wyświetlacza
1) Tryb wyświetlania: pasywna matryca
2) Kolor wyświetlacza: 262 144 kolory (maksymalnie)
3) Należność kierowcy: 1/128 Należność
Specyfikacje mechaniczne
1) Rysunek: Zgodnie z załączonym rysunkiem
2) Liczba pikseli: 160 (RGB) × 128
3) Rozmiar modułu: 35,80 × 45,30 × 1,60 (mm)
4) Rozmiar panelu: 35,80 × 30,80 × 1,60 (mm) wraz z
5) Powierzchnia aktywna: 28,78 × 23,024 (mm)
6) Pikseli rozmiar: 0,06 × 0,18 (mm)
7) Wielkość pikseli: 0,04 × 0,164 (mm)
8) Masa: TBD (g) ± 10%

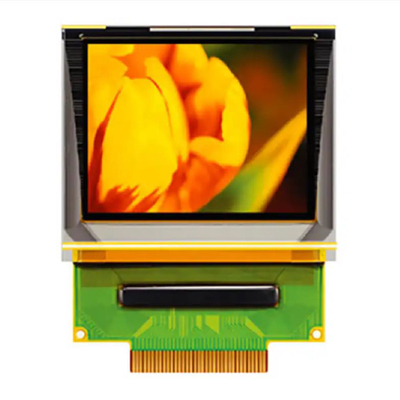

1.45 cali AMOLED 160x128 kropki 30 szpilki rysunek produktu
Definicja szpilki
| Numer PIN. | Symbol | Wpływ/wyjście | Funkcja | ||||||||||||||||||||||||
| Wyposażenie | |||||||||||||||||||||||||||
| 22 | VDD | P |
Zapewnienie zasilania dla obwodu logicznego rdzenia Jest to pin zasilania napięciem, który jest regulowany wewnętrznie z VCI. Kondensator powinien być podłączony między tym pinem i VSS w każdym przypadku. |
||||||||||||||||||||||||
| 5, 25 | Wpływ | P |
Zapewnienie zasilania dla panelu OEL To jest najbardziej pozytywne napięcie zasilania pin z chipa. zewnętrzne źródło. |
||||||||||||||||||||||||
| 23 | WSS | P |
Podstawa systemu OEL Jest to szpilka uziemienia, która służy również jako punkt odniesienia dla szpilek logicznych, napięć napędowych OEL i obwodu analogowego. |
||||||||||||||||||||||||
| 2, 29 | VLSS | P |
Podłoże obwodu analogowego To są analogowe szpilki naziemne, powinny być podłączone do VSS zewnętrznie. |
||||||||||||||||||||||||
| Kierowca | |||||||||||||||||||||||||||
| 24 | IREF | Ja... |
Obecne odniesienie do regulacji jasności Ten szpil jest szpilką odniesienia prądu segmentu. Rezystor powinien być podłączony między tym szpilką a VSS. Ustaw prąd maksymalnie na 12,5 μA. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | P |
Wysoki poziom napięcia wyjściowego dla sygnału COM Ten szpil to szpil wejściowy dla wysokiego poziomu napięcia wyjściowego dla sygnałów COM. Kondensator tantalowy powinien być podłączony do tego szpilka i VSS. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
P
|
Wypływ napięcia niskiego poziomu dla sygnału SEG To jest gniazdko odniesienia napięcia segmentu. W przypadku braku zewnętrznego systemu VSL należy pozostawić szpilkę otwartą i przymocować diodę. |
||||||||||||||||||||||||
| TestingPads | |||||||||||||||||||||||||||
| 21 | FR | O |
Sygnał wywołujący częstotliwość ramy Ten pin wysyła sygnał, który może być używany do identyfikacji stanu kierowcy. |
||||||||||||||||||||||||
| Interfejs | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
Ja... |
Protokół komunikacji Wybierz Te szpilki są wejściem do selekcji interfejsu MCU. Zobacz następującą tabelę: |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| 4-przewodowy SPI | 0 | 0 | |||||||||||||||||||||||||
| 8-bitowy 68XX Równoległy | 0 | 1 | |||||||||||||||||||||||||
| 8-bitowy 80XX równoległy | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | Ja... |
Zresetowanie zasilania dla sterownika i kierowcy Ten pin jest wejściem sygnału resetowego. Kiedy pin jest niski, inicjalizacja chipa jest wykonywana. |
||||||||||||||||||||||||
| 18 | CS# | Ja... |
Wybierz chip Ten szpil jest wejściem wyboru chipa. Kiedy CS# jest nisko. |
||||||||||||||||||||||||
|
19 |
D/C# |
Ja... |
Dane/kontrola sterowania Ten szpil to szpil kontrolny Data/Command. Kiedy szpil jest wyciągnięty wysoko, wejście w D7~D0 jest traktowane jako dane wyświetlane.wpis w punktach D7~D0 zostanie przeniesiony do rejestru poleceń. Po wyciągnięciu szczytu wysoko i wybraniu trybu seryjnego interfejsu dane w SDIN są traktowane jako dane. W przypadku wyboru trójprzewodowego trybu seryjnego, ten pin musi być podłączony do VSS. Szczegółowy związek z sygnałami interfejsu MCU znajduje się w Diagramie charakterystyki czasu. |
||||||||||||||||||||||||
| Interfejs | |||
|
14 |
E/RD# |
Ja... |
Czytanie/pisanie Włącz lub czytaj Ten pin jest wejściem do interfejsu MCU. Podczas interfejsu z mikroprocesorem serii 68XX, ten pin będzie używany jako sygnał Enable (E).Operacja odczytu/zapisu rozpoczyna się, gdy ten szpil jest wyciągnięty wysoko, a CS# jest wyciągnięty nisko. Podczas podłączenia do mikroprocesora 80XX, ten pin otrzymuje sygnał Read (RD#). W przypadku wyboru trybu seryjnego, ten pin musi być podłączony do VSS. |
|
15 |
R/W# |
Ja... |
Czytaj/Pisz Wybierz lub Napisz Ten pin jest wejściem interfejsu MCU. Podczas interfejsu z mikroprocesorem z serii 68XX, ten pin będzie używany jako wejście wyboru czytania / pisania (R / W #).Pociągnij ten szpil do poziomu wysokiego w trybie czytania i do niskiego w trybie pisania.. Gdy wybrany jest tryb interfejsu 80XX, ten pin będzie wejściem Write (WR#). Operacja zapisu danych jest uruchamiana, gdy ten pin jest wyciągnięty nisko, a CS# jest wyciągnięty nisko. W przypadku wyboru trybu seryjnego, ten pin musi być podłączony do VSS. |
|
6~13 |
D7~D0 |
Wpływ/wyjście |
Autobus wejścia/wyjścia danych hosta Te szpilki są 8-bitowymi dwukierunkowymi autobusami danych do podłączenia do autobusu danych mikroprocesora.D1 będzie wprowadzeniem danych seryjnych SDIN i D0 będzie wprowadzeniem zegara seryjnego SCLK. Niewykorzystane szpilki muszą być podłączone do VSS z wyjątkiem D2 w trybie seryjnym. |
| Rezerwa | |||
|
1, 30
|
NC | - |
Zarezerwowany szpil (szpil wspierający) Pinienki podtrzymujące mogą zmniejszać wpływ naprężeń na pinki funkcjonalne. |
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilające do pracy | VDD | - 0.3 | 4 | V |
| napięcie zasilania dla pinów I/O | VDDIO | - 0.3 | 4 | V |
| Napięcie zasilania do wyświetlania | VDDH | - 0.3 | 15 | V |
| Temperatura pracy | TOP | -40 | 70 | .C |
| Temperatura przechowywania | TSTG | -40 | 85 | .C |
| Czas trwania (100 cd/m2) | 10,000 | - | godzina |
Charakterystyka optyczna
|
Charakterystyka |
Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Jasność | Lbr | Uwaga 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (biały) | (x) (y) | C.I.E. 1931 | 0.260.29 | 0.300.33 | 0.340.37 | |
| C.I.E. (czerwony) | (x) (y) | C.I.E. 1931 | 0.62.0.28 | 00,660.32 | 0.70 0.36 | |
| C.I.E. (zielony) | (x) (y) | C.I.E. 1931 | 0.240.60 | 0.280.64 | 0.32.0.68 | |
| C.I.E. (niebieski) | (x) (y) | C.I.E. 1931 | 0.100.16 | 0.140.20 | 0.180.24 | |
| Kontrast pomieszczeń ciemnych | CR | - | > 10,000:1 | - | ||
|
Kąt widzenia |
-
|
Wolne |
-
|
stopień |

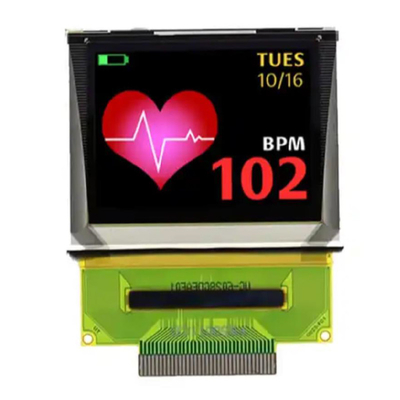

1.45-calowy AMOLED 160x128 kropki 30 pinów Obraz produktu
