Szczegóły Produktu:
|
| Produkt: | Wyświetlacz OLED 1,5 cala | Rozstrzygnięcie: | 128 x 128 |
|---|---|---|---|
| Rodzaj szkła: | OLED | Optyka: | Wszystkie kąty widzenia 80/80/80/80 |
| interfejs: | I2C, SPI, 6800, 8080 Opcjonalnie | Wym. konturu: | 33,9 (szer.) x 37,3 (wys.) x 1,45 (gr.) mm |
| Obszar aktywny: | 26,86 (szer.) x 26,86 (wys.) mm | Temperatura robocza: | -30°C do +80°C |
| Kod PIN: | 25 pinów | Kontroler: | SH1107 lub odpowiednik |
| Tryb jazdy: | 1/128 Cykl pracy | Złącze: | Zębatka + FPC |
| Współczynnik kontrastu: | 2000:1 (kontrast ciemnego pomieszczenia) | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1Moduł wyświetlacza OLED o pojemności 0,5 cala,Moduł wyświetlacza OLED 128x128 |
||
10,5-calowy OLED, 128x128 kropek 1,5-calowy OLED Wprowadzenie produktu
SAEF Technology SFOS150JY-7175AN to 1,5-calowy wyświetlacz OLED (Organic Light Emitting Diode) o rozdzielczości 128x128 kropek.obsługuje 8-bitowy 6800 i 8080SAEF zapewnia wersje ZIF FPC i Hotbar, aby klienci mogli wybrać odpowiedni moduł dla swojej aplikacji.
SFOS150JY-7175AN to wyświetlacz OLED o strukturze COG. Moduł OLED jest lekki, nisko zasilany i bardzo cienki, nadaje się do urządzeń ściennych / liczników, aplikacji domowych, systemu POS, systemu chmury / IoT,instrumenty ręczne, urządzeń technologicznych inteligentnych, systemów energetycznych, samochodowych, systemów łączności, instrumentów medycznych itp. Moduł OLED może działać w temperaturze od -30°C do +80°C;jego temperatury przechowywania wahają się od -40°C do +85°C.
Graficzne wyświetlacze OLED firmy SAEF Technology są dostępne w trzech strukturach mechanicznych, w tym w technologii COB, COG i TAB pasywnej matrycy.Dostępna rozdzielczość graficzna monochromatyczna OLED w wyświetlaczu graficznym OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graficzne OLED, 200x16 graficzne OLED, OLED 128x32, OLED wyświetlacz 128x64, OLED 128x128, i 256x64 OLED Display.Graficzny wyświetlacz OLED w gamie produktów SAEF posiada wbudowane sterowniki i interfejsy obejmują równoległeModuły OLED posiadają napięcie 3V lub 5V w zależności od rozdzielczości/koloru.
SAEF oferuje szeroką gamę modułów wyświetlaczy OLED w rozmiarach od 0,42" do 5,5" OLED, takich jak 0,42" mikro OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0.96" ekran OLED, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display i rozwiązania projektowe na zamówienie.
DANIA FIZYCZNE
| - Nie, nie. | Pozycje | Specyfikacja | Jednostka |
| 1 | Rozmiar przekątny | 1.50 | Calowanie |
| 2 | Rozstrzygnięcie | 128 * 128 | Punkty |
| 3 | Obszar aktywny | 26.86 ((W) * 26.86 ((H) | mm |
| 4 | Wymiar zarysu | 33.90 ((W) * 37.30 ((H) | mm |
| 5 | Wskaźnik pikseli | 0.210(W) * 0.210(H) | mm |
| 6 | Wielkość pikseli | 0.185 ((W) * 0,185 (H) | mm |
| 7 | System sterowania | SH1107G-02 | - |
| 8 | Wyświetlanie koloru | Biały | - |
| 9 | Szara skała | 1 | Trochę |
| 10 | Interfejs | Równoległe / SPI / IIC | - |
| 11 | IC Typ opakowania IC | Wpływ COG | - |
| 12 | Rodzaj modułu łącza | ZIF | - |
| 13 | Gęstość | 1.45±0.1 | mm |
| 14 | Waga | TBD | g |
| 15 | Obowiązek | 1/8 | - |
1.5 cali OLED, 128x128 kropek 1,5 cali OLED Display Rysunek produktu
Absolutny maksymalny rating
| Pozycje | Min. | Max, proszę. | Jednostka | Uwaga |
| Napęd zasilania (VDD) (VDD) | - 0.3 | +3.6 | V | Maksymalna klasyfikacja IC IC |
| napięcie zasilania (VPP) (VPP) | - 0.3 | +17 | V | Maksymalna klasyfikacja IC IC |
| Temperatura pracy ((TOP) | - 30 | 80 | °C |
- |
| Temperatura przechowywania (TST) (TST) | -40 | 85 | °C |
Charakterystyka elektryczna
| Pozycje | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | |
|
Napięcie zasilania |
IC napięcia zasilania logicznego | VDD | 1.65 | 3.0 | 3.5 | V |
| Działanie (w przypadku paneli OLED) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
Napięcie wejściowe |
Wysokie napięcie | HIV | 0.8 * VDD |
- |
VDD | V |
| Niskie napięcie | VIL | WSS |
- |
0.2 * VDD | V | |
|
Napięcie wyjściowe |
Wysokie napięcie | VOH | 0.8 * VDD |
- |
VDD | V |
| Niskie napięcie | VOL | WSS |
- |
0.2 * VDD | V | |
Elektrooptyczne właściwości
| Pozycje | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga | |
| Światłość robocza | L | 80 | 100 | - | cd/m2 | 100% pikseli | |
| Zużycie energii | P |
- |
120 | 150 | mW | 30% pikseli | |
| Częstotliwość klatki | Fr |
- |
100 |
- |
Hz |
- |
|
| Koordynaty kolorów | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Ciemny pokój |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Czas reakcji | Wstawaj. | Tr | - | 10 | - | my | - |
| Rozpad | Td | - | 10 | - | my | - | |
| Wskaźnik kontrastu | Kr | 10000:1 |
- |
- |
- |
Ciemny pokój | |
| Kąt widzenia | △θ | 160 |
- |
- |
Stopień |
- |
|
| Czas eksploatacji | Na górze | 20,000 |
- |
- |
Godziny | L= 100 cd/m2 | |

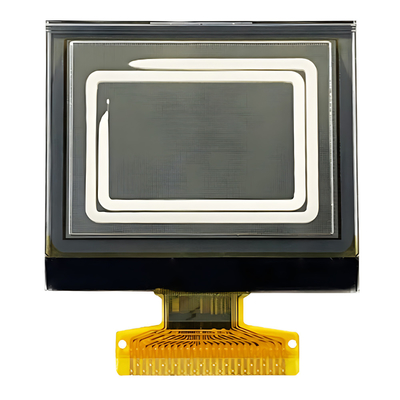

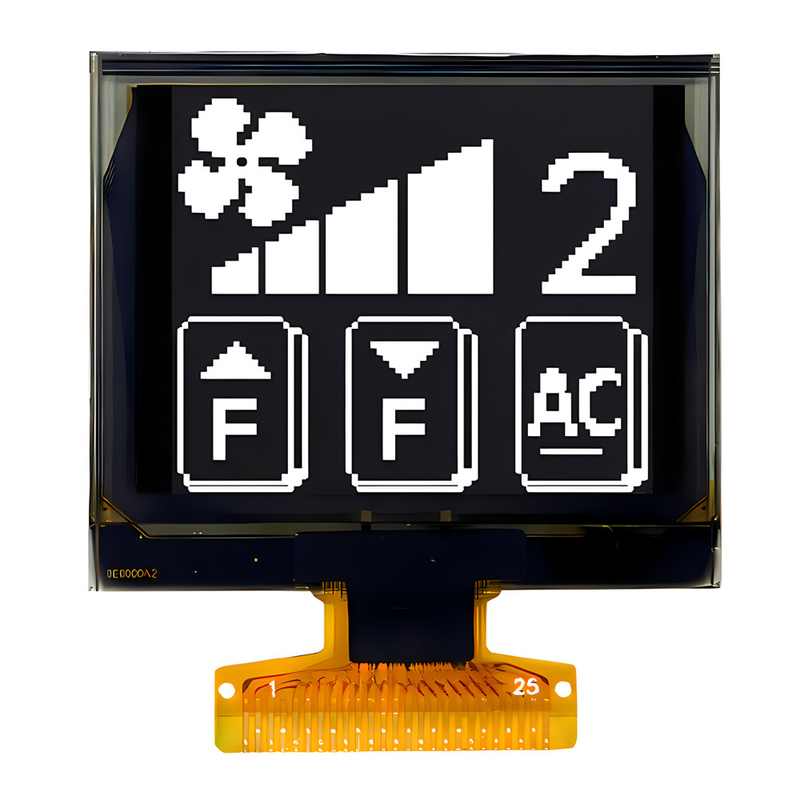

1.5 cali OLED, 128x128 kropek 1,5 cali OLED Display Obraz produktu
