Szczegóły Produktu:
|
| Produkt: | 1,54-calowy SPI EPD | Rozstrzygnięcie: | Rozdzielczość 152x152 punktów |
|---|---|---|---|
| Kod PIN: | 8 pinów | interfejs: | SPI |
| Element sterownika: | Aktywna matryca a-Si TFT | Tryb wyświetlania: | AM EPD |
| Kolor wyświetlacza: | czarny + biały | Optyka: | Wszystkie kąty widzenia |
| Wymiar konturu płytki drukowanej.: | 32(wys.) x 50(pion.) x 2,2(gł.) mm | Obszar aktywny: | 27.512 ((H) x 27.512 ((V) mm |
| Rozstaw pikseli: | 181 x 181 (188 dpi) um | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 152x152 kropki E-Ink Display,1.54" wyświetlacz papieru elektronicznego,1Wyświetlacz o masie 0 |
||
Interfejs SPI EPD 1,54 cala Wprowadzenie produktu
SFEPM154ZYBW-7174AN to aktywny wyświetlacz elektroforetyczny (AM EPD) z interfejsem SPI.54-calowy moduł wyświetlania atramentu elektronicznego ma powierzchnię efektywną 152 × 152 pikseli i może wyświetlać obrazy z 1-bitową zdolnością czarno-białegoModuł ten jest elektroporezyjnym wyświetlaczem napędzanym tablicą TFT, a układ zintegrowany obejmuje sterownik bramy, sterownik źródłowy, interfejs MCU, sterownik czasu, oscylator itp.Moduł ten może być stosowany do przenośnych urządzeń elektronicznych, takie jak elektroniczne systemy etykietowania półek (ESL).
Cechy
Specyfikacje mechaniczne
| Parametry | Specyfikacje | Jednostka | Uwaga |
| Wielkość ekranu | 1.54 | Calowanie | |
| Rozdzielczość wyświetlacza | 152 ((H) × 152 ((V) | Pixel | Dpi:140 |
| Obszar aktywny | 27.512 x 27.512 | mm | |
| Wskaźnik pikseli | 0181 razy 0. 181 | mm | |
| Konfiguracja pikseli | Kwadrat | ||
| Wymiar zarysu | 32.0(H) ×50.00(V) ×2.5 (D) | mm |
Interfejs SPI EPD 1,54 cala Rysunek produktu
Przypisanie klawisza wejścia/wyjścia
| - Nie, nie.. | Nazwa | Wpływ/wyjście | Opis |
| 1 | GND | P | Powierzchnia |
| 2 | Wpływ | P | Zapewnienie zasilania dla chipa |
| 3 | SCL | Ja... | Serial Clock Pin (SPI) |
| 4 | SDA | Wpływ/wyjście | Pin seryjnych danych (SPI) |
| 5 | RES# | Ja... | Zresetuj wejście sygnału. |
| 6 | D.C. | Ja... | Dane/Pin sterowania |
| 7 | CS | Ja... | Chip wybierz pin wejściowy |
| 8 | Zajęty | O | Wyjściowy pin w stanie zajętym |
Specyfikacje optyczne
Pomiary wykonywane są pod kątem oświetlenia 45 stopni, wykrycie jest prostopadłe, chyba że określono inaczej.
| Symbol | Parametry | Warunki | Min. | Typowy. | Maksymalnie | Jednostki | Uwaga: |
| R | Odblaskowość białego | Biały | 30 | 35 | - | % | 8 do 1 |
| CR | Wskaźnik kontrastu | W pomieszczeniach | 8:1 | - | 8-2. | ||
| GN | Poziom 2Szary | - | DS+(WS-DS) *n(m-1) | 8-3 | |||
| T aktualizacja | Czas aktualizacji obrazu | przy 25 °C | 22 | - | sek. | ||
| Życie | Topr | 1000000 razy lub 5 lat |
Uwaga:
Światłoźródło:
8-2. CR = Odbicie powierzchni z białymi pikseli/Odbicie powierzchni z czarnymi pikseli.
WS: Biały stan, DS: Ciemny stan
Charakterystyka panelu DC
| Parametry | Symbol | Warunki | Zastosowany pin | Min. | Typowy. | Maksymalnie | Jednostka |
| Powierzchnia pojedyncza | WSS | - | - | 0 | - | V | |
| Napięcie zasilania logicznego | Wpływ | - | Wpływ | 2.2 | 3.0 | 3.7 | V |
| Czas aktualizacji obrazu | - | 25 oC | - | - | 3 | - | sek. |
|
Prąd w trybie uśpienia |
Islp_VCI |
Prąd stały/prąd stały wyłączony Bez zegara. Brak obciążenia wejściowego Zatrzymanie danych RAM |
- |
- |
25 |
- |
uA |
|
Prąd w trybie głębokiego snu |
Idslp_VCI |
Prąd stały/prąd stały wyłączony Bez zegara. Brak obciążenia wejściowego Dane RAM nie są przechowywane |
- |
- |
3 |
5 |
uA |

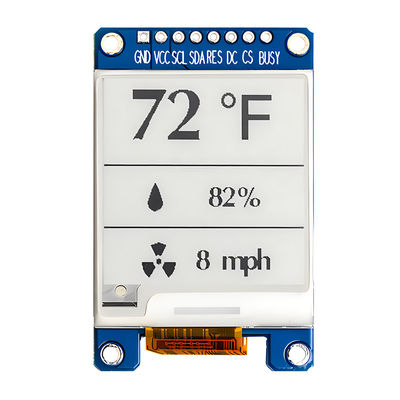

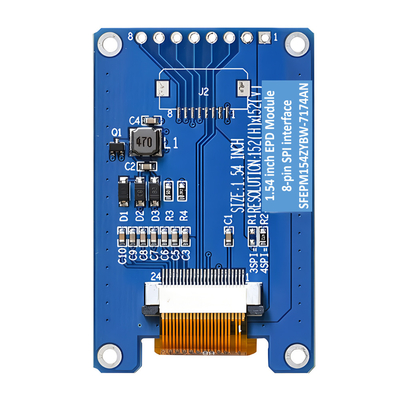

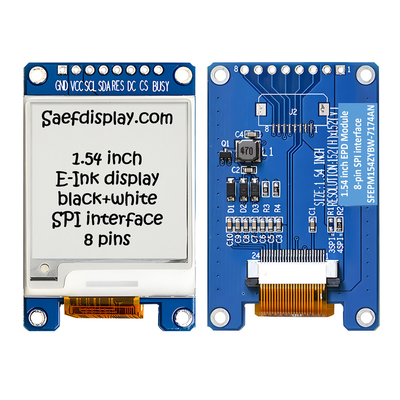

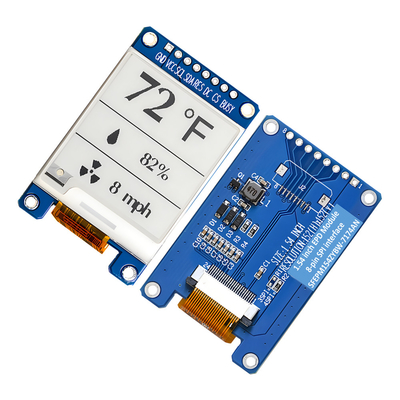

Interfejs SPI EPD 1,54 cala Obraz produktu
Zakłady produkcyjne i certyfikaty
Słowo kluczowe:EPD 1,54 cala, 1,54 cala wyświetlacz atramentu elektronicznego, wyświetlacz ESL 1,5 cala, Epaper 1,5 cala, Epaper 1,5"
