Szczegóły Produktu:
|
| Produkt: | Standardowy 128x64 LCM | Rozstrzygnięcie: | 128x64 punktów |
|---|---|---|---|
| Wyświetl kierunek: | Godzina szósta | Rodzaj LCD: | FSTN, pozytywny |
| Typ polaryzatora: | Transfleksyjny | Rozmiar modułu: | 40,0 dł. × 28,0 szer. × 4,5 wys. (maks.) |
| obszar wyświetlania: | 37,0×20,0 (mm) | Układ scalony sterownika: | ST7567 |
| Kod PIN: | 28 pinów | Interfejsy: | Seria 6800 lub seria 8080 MPU |
| Temperatura robocza: | -20°C do +70°C | Napięcie zasilania: | 3,3 V (typowa wartość) |
| DOŻYWOTNI: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 128X64 Pixel COG LCD,3.3v COG LCD,FSTN Pozytywny LCD COG |
||

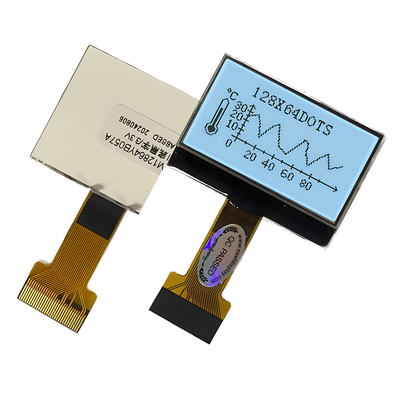

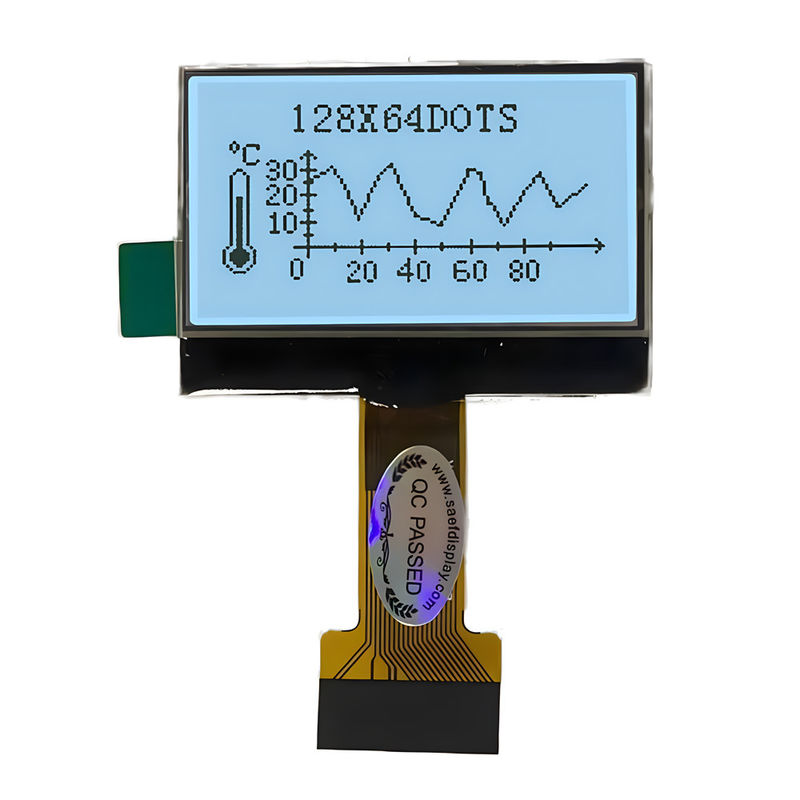

Moduł COG 128X64 Pixel FSTN Pozytywny 3.3v Wprowadzenie produktu
128x64 COG LCD jest niezwykle szeroko stosowanym niskokosztowym modułem macierzy kropek graficznych, dzięki niskim kosztom, przyjazności użytkownikowi i łatwości programowania.SAEFDISPLAY oferuje ponad 1000 różnych rozmiarów (VA) standardowych produktów do wyboru dla klientów, oszczędzając im wysokie koszty narzędzi. Proszę skontaktować się z naszym zespołem sprzedaży dla specyfikacji.,na wyświetlaczu negatywnym 128x64 COG LCD, można dodać białe, niebieskie i inne kolorowe podświetlenie,który może znacznie zwiększyć kontrast i zakres kąta widzenia ekranu wyświetlacza.
Cechy
Specyfikacje mechaniczne
| Pozycja | Specyfikacje | Zjednoczenie |
| Wielkość modułu ((L×W×H) | 40.0L x 28.0.0W×4,5 (maksymalnie) H | mm |
| Obszar widzenia ((W×H) | 37.0 x 20.0 | mm |
| Obszar skuteczny | 128×64 | kropka |
| Dot Pitch ((W×H)) | 0.27x0.27 | mm |
| Wielkość kropki ((W × H) | 0.245x0.245 | mm |
Rysunek
Definicja szpilki
| Pozycja | SYMBOL | Poziom | Funkcja |
| 1 | VDD | +3,3V | Zasilanie logiki |
| 2 | C86 | H/L | H:6800 Równoległy L:8080 Równoległy |
| 3 | WSS | 0V | Ziemia mocy |
| 4 | V0 | / |
Podłącz kondensator między tym terminal i VSS terminal |
| 5 | V1 | / | |
| 6 | V2 | / | |
| 7 | V3 | / | |
| 8 | V4 | / | |
| 9 | CAP2- | / | Podłącz kondensator między tym końcem i końcem CAP2 + |
| 10 | CAP2+ | / | Podłącz kondensator pomiędzy tym końcem a końcem CAP2- |
| 11 | CAP1- | / | Podłącz kondensator pomiędzy tym końcem a końcem CAP1- |
| 12 | Wsparcie dla rolnictwa | Podłącz kondensator pomiędzy tym końcem a końcem CAP1 + | |
| 13 | CAP3+ | / | Podłącz kondensator pomiędzy tym końcem a końcem CAP1- |
| 14 | VOUT | Podłącz kondensator między tym końcem i VSS lub VDD | |
| 15 | WSS | 0V | Ziemia mocy |
|
16 ~ 23 |
D7~D0 |
H/L |
8-bitowa dwukierunkowa szyba danych |
|
24 |
/RD |
H/L |
8080 Równoległy:Bus danych jest w stanie wyjściowym, gdy sygnał ten jest 6800 Parallel: Jest to terminal wejściowy zegarka włączającego serii 6800 MPU. |
|
25 |
/WR |
H/L |
8080 Równoległy:Sygnały na szlaku danych są zablokowane na górnej krawędzi sygnału /WR. 6800 Równoległe: H: Czytaj L: Pisz |
| 26 | A0 | H/L |
H:Wskazuje, że dane D0 do D7 są wyświetlane. L:Wskazuje, że dane D0 do D7 są danymi kontrolnymi. |
| 27 | /RES | H/L | Operacja resetu jest wykonywana przez poziom sygnału /RES |
| 28 | CS1 | L | Sygnał wybierania chipa |
Maksymalny absolutny limit
| Pozycje | Symbol | Min. | Maksymalnie | Jednostka | Warunki |
| Napięcie zasilania | Vdd | 2.5 | 3.6 | V | Vss=0V |
| Napięcie wejściowe | Wino | 0 | Vdd | V | Vss=0V |
| Temperatura pracy | Na górze | -20 | +70 | °C | Brak kondensacji |
| Temperatura przechowywania | Tst | - 30 | +80 | °C | Brak kondensacji |
Charakterystyka światła tylnego (kolor:biały)
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Warunki |
| Włókno przednie | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| Światłość | Lv | 280 | 350 | 420 | cd/m2 | |
| Liczba LED | - | - | 3 | - | Pieczęć | - |
| Tryb połączenia | P | - | Równoległe | - | - | - |
