Szczegóły Produktu:
|
| Produkt: | 0,96 cala I2C OLED 4 piny | Rozstrzygnięcie: | 128x64 piksele |
|---|---|---|---|
| Struktura: | Wyświetlacz COG OLED + PCB | interfejs: | I2C opcjonalnie |
| Ekran dotykowy: | Można je dostosować | Kierunek patrzenia: | Wszystkie kąty widzenia (85/85/85/85) |
| Wym. konturu: | 24,7 × 27 (mm) (ROZMIAR PŁYTKI PCB) | Połączenie: | Metalowe szpilki |
| Kod PIN: | 4 szpilki | Temperatura robocza: | -40℃ do +85℃ |
| Życie: | 50 000 godzin przy 60 cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 12864 Moduł płyty wyświetleniowej OLED,Moduł wyświetlacza OLED 128x64,0.96 cali OLED Display Board Module |
||
SFOM096YZ4-12864WB-02 Specyfikacja.pdf
0.96 cali OLED interfejs I2C Wprowadzenie produktu
Moduł I2C o pojemności 0,96 cala to mały moduł wyświetlacza OLED szeroko stosowany w różnych urządzeniach elektronicznych.96-calowy moduł OLED I2C stał się idealnym rozwiązaniem wyświetlania w produktach elektronicznych ze względu na doskonałą wydajność wyświetlacza i niskie zużycie energii.
Kod produktu:SFOM096YZ4-12864WB-02
Rozmiar ekranu: 0,96 cala
Rozdzielczość: 128x64 pikseli
Kąt widzenia: większy niż 160 °
Opcje kolorystyczne: żółty, niebieski, biały, niebieski
Wymóg mocy: 3V/5V
Typ sygnału: sygnał cyfrowy, obsługuje komunikację I2C
Definicje pinów: GND, VDD, SCK, SDA
Zakres temperatury roboczej: -40 °C do 85 °C (klasy przemysłowej)
Zużycie energii: około 0,08 W przy pełnym zapaleniu, około 0,06 W
Sam 0,96-calowy OLED posiada technologię samoświetlną, która nie wymaga podświetlenia.96-calowe OLED ma bardzo niskie zużycie energiiMa charakterystykę wysokiego kontrastu, zapewniając użytkownikom doskonałe wrażenia wizualne.Poziomy logiczne 3V i 5VWspiera interfejs I2C, tylko dwa kable interfejsu danych są potrzebne do zakończenia transmisji i sterowania danymi.96-calowe OLED jest szeroko stosowane w inteligentnych domach jako ekran wyświetlania stanu dla inteligentnych urządzeń, a także inteligentne urządzenia noszone do wyświetlania informacji, takich jak dane o czasie i stanie zdrowia; i wyświetlanie kluczowych parametrów itp. w przyrządach przemysłowych i automatyce przemysłowej.
Cechy
| Produkt | 0.96 cali OLED interfejs I2C |
| Numer modelu | SFOM096YZ4-12864WB-02 |
| Schemat jazdy | Wsparcie dla dzieci, 1/64 |
| Kierunek widzenia | Wszystkie kąty widzenia |
| System sterowania | SSD1315 |
| Napięcie zasilania | 3.0V |
| Wpływ | 12.0V |
| Interfejs | IIC |
| Wielkość modułu | 240,70 (L) x27,0 (W) mm (rozmiar PCB) |
| Obszar widokowy | 22.74 ((L) x 11,86 (W) mm |
| Obszar aktywny | 210,74 (L) x 10,86 (W) mm |
| Dot Pitch | 00,154 (W) x 0,154 (H) mm |
| Wielkość kropki | 0.17 ((W) x 0,17 ((H) mm |
Rysunek
Definicja pin interfejsu
| Nie. | Symbol | Opis |
| 1 | GND | Powierzchnia obwodów logicznych |
| 2 | VDD | Zasilanie logiki |
| 3 | SCK | Wprowadzenie zegara seryjnego. |
| 4 | SDA | Wprowadzenie danych seryjnych. |
Charakterystyka optyczna
| Charakterystyka | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
|
Jasność (VCC dostarczane zewnętrznie) |
Lbr | Uwaga 5 | 90 | - | - | cd/m2 | |
|
Jasność (VCC generowane wewnętrznym prądem stałym/prądem stałym) |
Lbr | Uwaga 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (biały) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
| Kontrast pomieszczeń ciemnych | CR | - | 2000:1 | - | |||
| Kąt widzenia | - | Wolne | - | stopień | |||

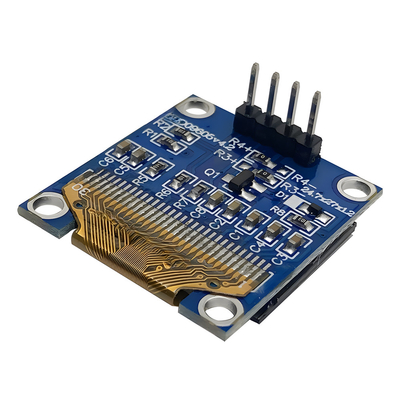

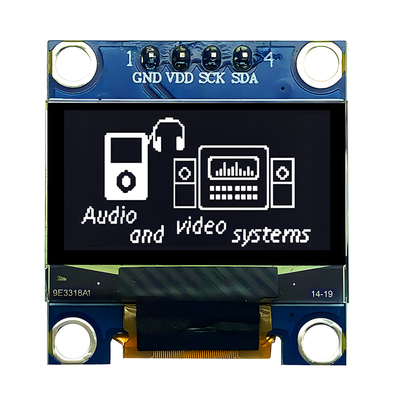

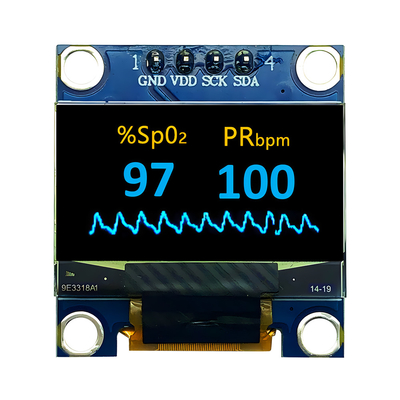

0.96 cali OLED interfejs I2C Obrazy produktu
Zawartość testów niezawodności
| Pozycja | Warunki | Kryteria | |
| Działanie w wysokiej temperaturze | 70°C, 240 godzin |
Funkcje operacyjne działają. |
|
| Działanie w niskich temperaturach | -40°C, 240 godzin | ||
| Przechowywanie w wysokiej temperaturze | 85°C, 240 godzin | ||
| Przechowywanie w niskiej temperaturze | -40°C, 240 godzin | ||
| Działanie przy wysokiej temperaturze/wilgotności | 60°C, 90% RH, 120 godzin | ||
| Wstrząs cieplny |
-40°C-> 85°C, 24 cykle 60 minut pobytu |
||
