Szczegóły Produktu:
|
| Produkt: | 5-calowy IPS TFT z CTP | Rozstrzygnięcie: | 720x1280 punktów |
|---|---|---|---|
| interfejs: | MIPI | Ekran dotykowy: | Czapka |
| Kierunek patrzenia: | IPS Wszystkie kąty widzenia | Struktura PCAP: | GFF |
| Kontroler LCD: | ST7703 | Kontroler CPT: | GT911 |
| Wymiary szkła nakrywkowego: | Dostosowywalne | Kod PIN: | 30 szpilek |
| Połączenie: | ZIF FPC | Luminancja powierzchni: | 350 cd/m2 (nity) |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 5-calowy wyświetlacz TFT,GT911 Pojemny ekran dotykowy,Wyświetlacz IPS Full View TFT |
||
Wprowadzenie do 5 cali TFT LCD z ekranem dotykowym
Cechy
| Pozycja | Specyfikacja | Jednostka |
| Wielkość ekranu | 5.0 | Calownik |
| Liczba pikseli | 720RGB ((H) x 1280 ((V) | Piksele |
| Obszar wyświetlania | 62.10(H) x110.40(V) | mm |
| Wskaźnik rozmiaru pikseli | 0.0945 ((H) x0.0945 ((V) | mm |
| Wymiar zarysu | 78.56x135.65x2.95 | mm |
| Układ pikseli | Wyróżnienie: | - Nie. |
| Tryb wyświetlania | Zazwyczaj czarny | - Nie. |
| W kierunku widzenia | Wszystkie | - Nie. |
| Wyświetlanie koloru | 262K | - Nie. |
| Światłość ((cd/m2) | 350 | nit |
| Wskaźnik kontrastu | 800:1 | - Nie. |
| Interfejs | MIPI | |
| Światło tylne | Typ światła bocznego LED | - Nie. |
| IC LCM | ST7703 | |
| CTP IC | GT911 | |
| Temperatura działania | -20~70 | °C |
| Temperatura przechowywania | -30~80 | °C |
Rysunek
Definicja interfejsu pin
| Numer PIN. | Symbol | Funkcja |
| 1 | NC | NC |
| 2 | LEDK | Światło tylne LED (katodę) |
| 3 | NC | NC |
| 4 | LEDA | Światło tylne LED ((Anoda) |
| 5 | NC | NC |
| 6 | GND | Powierzchnia |
| 7 | MIPI_D0N | Dane różnicowe MIPI DSI |
| 8 | MIPI_D0P | Dane różnicowe MIPI DSI |
| 9 | GND | Powierzchnia |
| 10 | MIPI D1N | Dane różnicowe MIPI DSI |
| 11 | MIPI D1P | Dane różnicowe MIPI DSI |
| 12 | GND | Powierzchnia |
| 13 | MIPI_CLN | Zegar różnicowy MIPI DSI |
| 14 | MIPI_CLP | Zegar różnicowy MIPI DSI |
| 15 | GND | Powierzchnia |
| 16 | MIPI D2N | Dane różnicowe MIPI DSI |
| 17 | MIPI D2P | Dane różnicowe MIPI DSI |
| 18 | GND | Powierzchnia |
| 19 | MIPI_D3N | Dane różnicowe MIPI DSI |
| 20 | MIPI_D3P | Dane różnicowe MIPI DSI |
| 21-22 | GND | Powierzchnia |
| 23 | NC | NC |
| 24 | GND | Powierzchnia |
| 25 | TE | Sygnał synchronizacji ram |
| 26 | Zresetowanie | wejście resetu zewnętrznego |
| 27 | IOVCC ((1,8 V) | Zasilanie 1,8 V |
| 28 | VDD ((2,8V) | Zasilanie 2,8 V |
| 29-30 | GND | Powierzchnia |
Definicja szpilki CTP
| 1 | RST | Zresetowanie ekranu dotykowego |
| 2 | SDA | Sygnał danych ekranu dotykowego |
| 3 | SCL | Sygnał zegara na ekranie dotykowym |
| 4 | INT | Sygnał przerwy ekranu dotykowego |
| 5 | VDD ((2,8V) | Zasilanie 2,8 V |
| 6 | GND | Powierzchnia |
Specyfikacja optyczna
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
| Światłości białej (środek) | Lv |
Θ=0 Normalne Oglądanie Kąt IBL=40mA |
- Tak. | 350 | - Tak. | cd/m2 | |
| Czas reakcji | Tr+Tf | - Tak. | 10 | 15 | ms | ||
| Wskaźnik kontrastu | CR | 640 | 800 | - Tak. | - Tak. | ||
|
Kolor Chromatyczność (CIE 1931) |
biały | Wx | 0.283 | 0.303 | 0.323 | ||
| Wy | 0.303 | 0.323 | 0.343 | ||||
|
Kąt widzenia |
- Co? |
ŚL |
CR≥10 |
- Tak. | 80 | - Tak. | |
| ΘR | - Tak. | 80 | - Tak. | ||||
|
Ver |
Świat | - Tak. | 80 | - Tak. | |||
| ΘD | - Tak. | 80 | - Tak. | ||||
| Jednorodność jasności | Średnia | Θ=0 | 80 | 90 | - Tak. | % | |
| Różnorodność kolorów | NTSC | Θ=0 | - Tak. | 70 | - Tak. | % | |
| kierunek widzenia optycznego | Wszystkie | ||||||
Charakterystyka TFT LCD
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Analogiczne napięcie zasilania | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitalne napięcie zasilania | VDDI | 1.65 | 1.8 | 3.3 | |
| Sygnał wejściowy | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd LED | IL | - | 30 | 40 | mA |
| napięcie LED | VL | - | 16.8 | 19.2 | V |
| Czas eksploatacji diody LED | Kr. | - | 20000 | 40000 | Godzina |

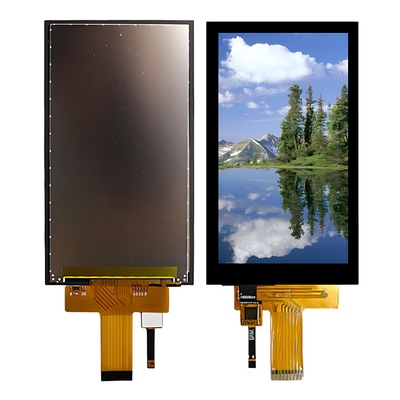

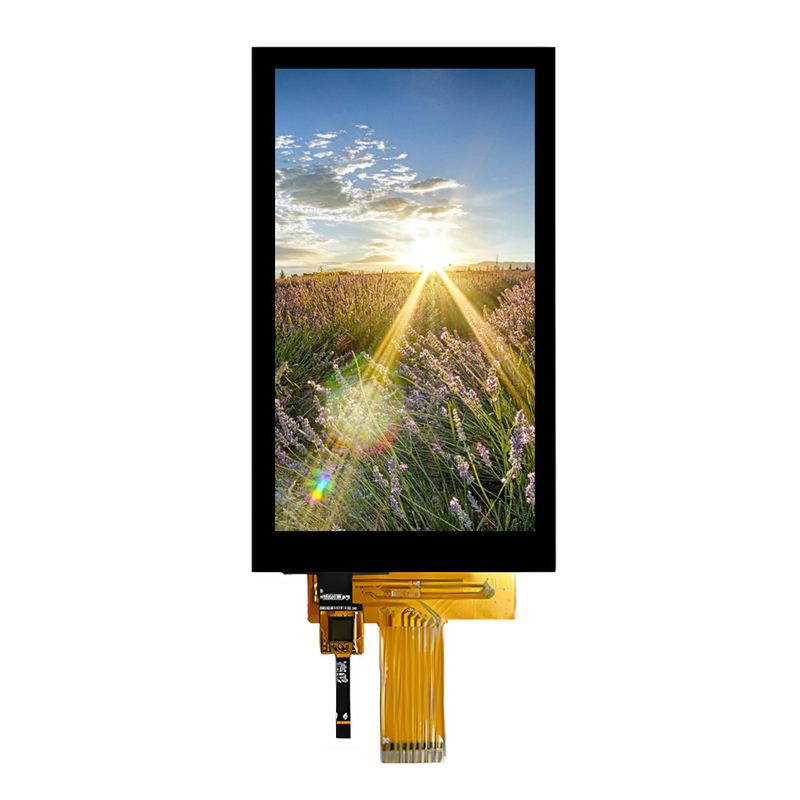

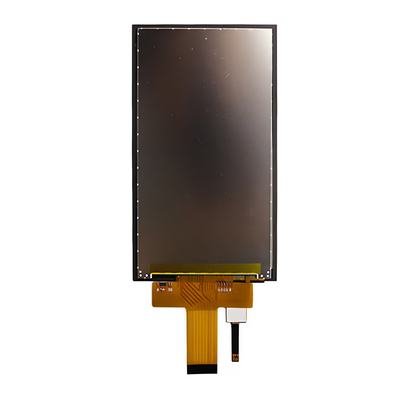

Obraz produktu
Urządzenia i certyfikaty
