Szczegóły Produktu:
|
| Produkt: | 0.49-calowy moduł wyświetlacza OLED | Liczba pikseli: | Grafika 64x32 |
|---|---|---|---|
| Układ scalony sterownika: | SSD1315 lub odpowiednik | Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczny (biały) | Obowiązek jazdy: | 1/32 Obowiązek |
| Rozmiar panelu: | 14,5 x 11,6 x 1,227 (mm) | Obszar aktywny: | 11,18 x 5,58 (mm) |
| Rozstaw pikseli: | 00,175 x 0,175 (mm) | Rozmiar piksela: | 0,155 x 0,155 (mm) |
| Kierunek patrzenia: | Wszystkie kąty widzenia | interfejs: | I2C |
| Połączenie: | Lutowanie/Hotbar | Kod PIN: | 14 pinów (może być dostosowane) |
| DOŻYWOTNI: | 50,000 godzin @60cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 0.49-calowy ekran OLED,Przenośny ekran OLED,Wyświetlacz OLED z interfejsem I2C |
||

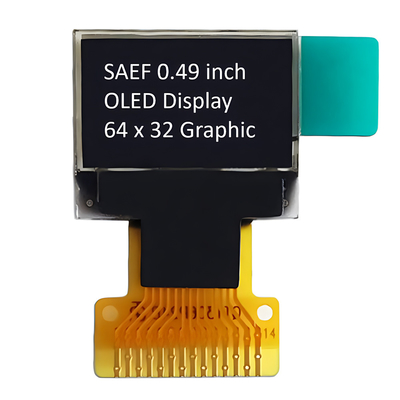

0.49-calowy wyświetlacz OLED 64*32 kropki Wprowadzenie produktu
0.49-calowe produkty OLED to małe ekrany ekranowe szeroko stosowane w różnych inteligentnych urządzeniach i instrumentach ze względu na ich ultracienkie, niską moc, wysoki kontrast i szeroki kąt widzenia.49-calowy wyświetlacz OLED ma zazwyczaj macierzy kropkowej 64x32 pikseli, zdolny do wyświetlania białych czcionek, napędzany przez sterownik SSD1315, obsługuje seryjny interfejs I2C i działa przy napięciu 2,8 V. Ten rodzaj ekranu wyświetlania,ze względu na własne właściwości świetlne OLED, nie wymaga oświetlenia tła, dzięki czemu posiada zalety ultracienkiej konstrukcji nadwozia i niskiego zużycia energii.i nadają się do różnych warunków środowiskowychPonadto, 0,49-calowy ekran OLED przyjmuje metodę połączenia FPC, która ułatwia bezpośrednie lutowanie do PCB bez konieczności łączy.
0.49-calowe produkty OLED są bardzo odpowiednie dla urządzeń o rygorystycznych wymaganiach przestrzennych ze względu na ich kompaktowy rozmiar i wysoką rozdzielczość. Są szeroko stosowane w inteligentnych zegarkach, urządzeniach monitorujących stan zdrowia,małe ekrany wyświetleniowe do przemysłowych systemów sterowania, przenośnych konsolach do gier i innych okazjach wymagających małych i wydajnych ekranów.49-calowe produkty OLED stały się jednym z preferowanych rozwiązań dla nowoczesnych małych ekranów ze względu na ich unikalne zalety technologiczne i szeroki potencjał zastosowańWraz z dojrzałością technologii i rozwojem rynku możemy oczekiwać, że takie produkty będą odgrywać ważniejszą rolę w przyszłych inteligentnych i elektronicznych urządzeniach.
Cechy
Rysunek produktu
Definicja pin interfejsu
| Numer PIN. | Symbol | Wpływ/wyjście | Funkcja |
| Zapewnienie energii | |||
| 8 | VDD | P |
Zasilanie logiki |
| 7 | WSS | P |
Powierzchnia obwodów logicznych |
| 14 | Wpływ | P |
Zapewnienie zasilania dla panelu OEL |
| Kierowca | |||
| 12 | IREF | Ja... |
Obecne odniesienie do regulacji jasności |
| 13 | VCOMH | O |
Wydajność napięcia wysoki poziom dla sygnału COM. |
| Konwerter prądu stałego/prądu stałego | |||
|
|
|
|
Zapewnienie zasilania dla obwodu konwertera prądu stałego/prądu stałego |
|
3/4 |
C1P/C1N |
Ja... | Pozytywny terminal kondensatora Inwersji Latającej Pozytywny terminal kondensatora Flying Boost Kondensator Kondensatory pompy ładowania są wymagane między terminalami.Muszą być pływające, gdy konwerter nie jest używany. |
| Interfejs | |||
|
|
|
|
Zresetowanie zasilania dla sterownika i kierowcy |
| 10 | SCL | Ja... |
Sygnał danych autobusu I2C |
| 11 | SDA | Wpływ/wyjście |
Sygnał danych autobusu I2C |
| Rezerwa | |||
|
6 |
VBREF |
- |
NC |
Charakterystyka optyczna
| Charakterystyka | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
|
Jasność (VCC dostarczane zewnętrznie) |
Lbr | Uwaga 5 | 160 | - | - | cd/m2 | |
|
Jasność (VCC generowane wewnętrznym prądem stałym/prądem stałym) |
Lbr | Uwaga 6 | 160 | 180 | - | cd/m2 | |
| C.I.E. (biały) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
| Kontrast pomieszczeń ciemnych | CR | - | 2000:1 | - | |||
| Kąt widzenia | - | Wolne | - | stopień | |||
Charakterystyka prądu stałego
| Charakterystyka | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka | |
| Napięcie zasilające dla logiki | VDD | 1.65 | 2.8 | 3.3 | V | ||
|
Napięcie zasilania do wyświetlania (Zapewnione zewnętrznie) |
Wpływ |
Uwaga 5 (wewnętrzny prąd stały/prąd stały wyłączony) |
7.0 | 7.25 | 7.5 | V | |
| Napięcie zasilania dla prądu stałego/prądu stałego | VBAT | Włączanie wewnętrznego prądu stałego/prądu stałego | 3.3 | - | 4.2 | V | |
| napięcie zasilania do wyświetlania (generowane wewnętrznym prądem stałym/prądem stałym) | Wpływ |
Uwaga 6 (wewnętrzne włączenie prądu stałego/prądu stałego) |
7.0 | - | 7.25 | V | |
| Wpływ na wysokim poziomie | HIV | IOUT = 100μA, 3,3MHz | 0.8×VDD | - | VDD | V | |
| Wpływ niskiego poziomu | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDD | V | |
| Wydajność wysokiego poziomu | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | VDD | V | |
| Wydajność niskiego poziomu | VOL | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDD | V | |
| Prąd roboczy dla VDD | IDD | - | 180 | 300 | μA | ||
| Prąd roboczy dla VCC (VCC dostarczany zewnętrznie) |
ICC |
Uwaga 7 |
- |
5 |
10 |
mA |
|
| Prąd roboczy dla VBAT (VCC generowany wewnętrznym prądem stałym/prądem stałym) | IBAT |
Uwaga 8 |
- |
10 |
15 |
mA |
|
| Prąd w trybie uśpienia dla VDD | IDD, SLEEP | - | 1 | 5 | μA | ||
| Prąd w trybie uśpienia dla VCC | ICC, SLEEP | - | 2 | 10 | μA | ||

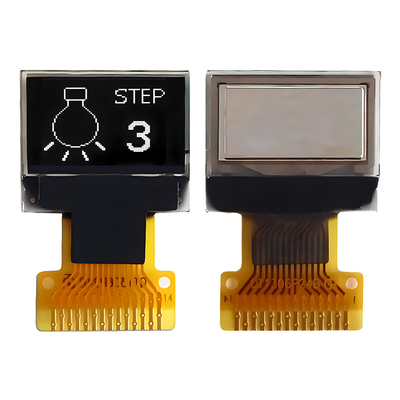

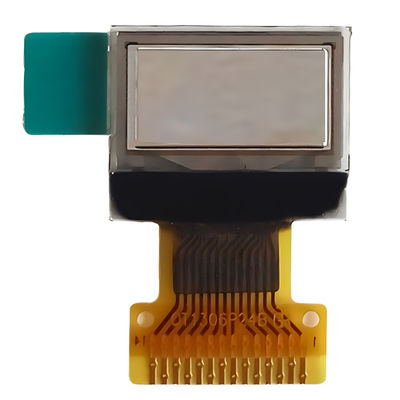

Obraz produktu
Zawartość testów niezawodności
| Pozycja | Warunki | Kryteria | |
| Działanie w wysokiej temperaturze | 70°C, 240 godzin |
Funkcje operacyjne działają. |
|
| Działanie w niskich temperaturach | -40°C, 240 godzin | ||
| Przechowywanie w wysokiej temperaturze | 85°C, 240 godzin | ||
| Przechowywanie w niskiej temperaturze | -40°C, 240 godzin | ||
| Działanie przy wysokiej temperaturze/wilgotności | 60°C, 90% RH, 120 godzin | ||
| Wstrząs cieplny |
-40°C <==> 85°C, 24 cykle 60 minut pobytu |
||
