Szczegóły Produktu:
|
| Produkt: | 0Wyświetlacz OLED o pojemności 96" | Liczba pikseli: | 128x64 piksele |
|---|---|---|---|
| Układ scalony sterownika: | SSD1315 lub odpowiednik | Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Monochromatyczny (biały) | Obowiązek jazdy: | 1/64 Obowiązek |
| Rozmiar panelu: | 240,7 x 16,6 x 1,3 mm | Obszar aktywny: | 210,74 x 11,175 (mm) |
| Kierunek patrzenia: | Wszystkie kąty widzenia | interfejs: | SPI/I2C/8080 |
| Połączenie: | Podłącz | Kod PIN: | 30 pinów (może być dostosowane) |
| Temperatura robocza: | -40C - +70C | Temperatura przechowywania.: | -40C - +85C |
| DOŻYWOTNI: | 50,000 godzin @60cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz OLED 128X64,Wyświetlacz SPI OLED,Wyświetlacz OLED o 30 szpilkach |
||
Ceny hurtowe 0,96 cali Ekran OLED Wprowadzenie produktu
Ekran OLED o pojemności 0,96 cala jest małym samopalącym się wyświetlaczem, który jest szeroko stosowany w różnych inteligentnych urządzeniach i instrumentach ze względu na lekką wagę, niskie zużycie energii, wysoki kontrast,i charakterystyki szerokiego kąta widzenia0,96 cala OLED zazwyczaj wykorzystują układy sterowania SSD1315 / SSD1306 i obsługują wiele trybów interfejsu, w tym 6800 i 8080 równoległy, 3-przewodowy lub 4-przewodowy SPI seryjny i tryb interfejsu IIC.Ten rodzaj ekranu wyświetlającego ma własne właściwości świetlne i nie wymaga podświetlenia, co daje lepszą wydajność wyświetlacza, szybszą szybkość reakcji i szerszy kąt widzenia.
Ekran OLED o pojemności 0,96 cala produkowany przez SAEF TECHNOLOGY jest szeroko stosowany w smartfonach, zegarkach inteligentnych, urządzeniach monitorujących stan zdrowia, systemach kontroli przemysłowej, przenośnych konsolach do gier,i inne okazje, które wymagają małych i skutecznych wyświetlaczyWraz z ciągłym postępem technologii i wzrostem popytu rynkowego.Oczekuje się, że 96-calowy wyświetlacz OLED firmy SAEF TECHNOLOGY zostanie jeszcze bardziej zoptymalizowany i ulepszony pod względem wydajności wyświetlacza.Tymczasem z gwałtownym rozwojem Internetu rzeczy i urządzeń noszonych,perspektywy zastosowania takich małych ekranów OLED będą jeszcze szersze.
Dzięki wsparciu produkcji na dużą skalę SAEF TECHNOLOGY kontroluje koszty produkcji i optymalizuje procesy produkcyjne, co powoduje niezwykle niskie koszty dla produktów OLED o małych rozmiarach 0,96 cala,obsługa potrzeb dużej liczby użytkowników w zakresie masowej produkcji.
Cechy
| Pozycje | Specyfikacja | Jednostka |
| Model nr. | SFOS096XZ-7120AP | |
| Rozmiar przekątny | 0.96 | Calowanie |
| Rozstrzygnięcie | 128 x 64 | Punkty |
| Obszar aktywny | 21.740 ((W) x 11.175 ((H) | mm2 |
| Wymiar zarysu | 24.70 ((W) x 16.60 ((H) | mm2 |
| Wskaźnik pikseli | 0.170 ((W) x 0,175 ((H) | mm2 |
| Wielkość pikseli | 0.150 ((W) x 0,150 ((H) | mm2 |
| System sterowania | SSD1315Z | - |
| Wyświetlanie koloru | Biały | - |
| Szara skała | 1 | Trochę |
| Interfejs | 4-SPI/I2C/8080 | - |
| Rodzaj opakowania IC | Wpływ COG | - |
| Rodzaj modułu łącza | Żołnierz | - |
| Gęstość | 10,30 ± 0.1 | mm |
| Waga | TBD ± 10% | g |
| Obowiązek | 1/64 | - |
Rysunek
Definicja pin interfejsu
| - Nie, nie. | Symbol | Opis |
| 1 | NC | Nie ma połączenia. |
| 2 | C1N |
CXP/CXN-Pin dla kondensatora pompy ładowania;Połączenie ze sobą kondensatorem |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Zasilanie dla obwodu regulacyjnego pompy ładowania. |
| 7,10 | NC | Brak połączenia. |
| 8 | WSS | To jest szpilka do ziemi. |
| 9 | VDD | Pin zasilania do pracy logicznej rdzenia. |
| 11 | BS1 |
Piny selekcji interfejsu MCU. |
| 12 | BS2 | |
| 13 | CS | To wejście do wyboru chipa. |
|
14 |
OZE |
Zresetuj sygnał wejściowy.gdy przycisk zostanie przyciśnięty NISKO, inicjalizacja chipa zostanie uruchomiona. |
|
15 |
A0 |
Gdy jest wyciągnięty HIGH (tj. połączyć się z VDD), dane w D[7:0] są traktowane jako dane. Po naciśnięciu przycisku NIS dane w D[7:0] zostaną przeniesione do rejestru poleceń. W trybie I2C ten pin działa jako SA0 do wyboru adresu niewolnika. W przypadku wyboru 3-przewodowego interfejsu seryjnego, ten pin musi być podłączony do VSS. |
|
16 |
WR |
To jest wpis kontrolny odczytu/pisania, łączący się z interfejsem MCU. Po wybraniu trybu interfejsu 8080 pin ten będzie wejściem Write (WR#). |
|
17 |
R & D |
Po podłączeniu do mikroprocesora serii 8080 pin ten otrzymuje sygnał odczytu (RD#). W przypadku wyboru interfejsu seryjnego lub interfejsu I2C, pin ten musi być podłączony do VSS. |
|
18 ~ 25 |
D0 ~ D7 |
Są to 8-bitowe dwukierunkowe autobusy danych do podłączenia do autobusu danych mikroprocesora.D1 będzie wejściem danych seryjnych: SDIN i D2 należy zachować w trybie NC. W przypadku wyboru trybu I2C, D2, D1 powinny być połączone i służyć jako SDAout, SDAin w aplikacji, a D0 jest wejściem zegara seryjnego, SCL. |
|
26 |
IREF |
To jest punkt odniesienia prądu wyjściowego segmentu. W przypadku stosowania zewnętrznego IREF należy podłączyć rezystor między ten szpil i VSS w celu utrzymania prądu IREF na poziomie 30 uA. W przypadku zastosowania wewnętrznego IREF należy zachować ten szpil NC. |
|
27 |
VCOMH |
Pin dla sygnału COM wyłączył poziom napięcia. Kondensator powinien być podłączony między tym pinem i VSS.Com |
|
28 |
Wpływ |
Zapewnienie zasilania dla napięcia napędowego paneli. Jest to również najbardziej pozytywny pin zasilania napięciem. Gdy pompa ładowania jest włączona, kondensator powinien być podłączony między ten pin a VSS. |
| 29,30 | NC | Brak połączenia. |
Maksymalna wartość bezwzględna
| Pozycje | Min.. | Maksymalnie. | Jednostka |
| Włókno zasilania ((VDD) | - 0.3 | +4.0 | V |
| Włókno zasilania ((VBAT)) | - 0.3 | +6.0 | V |
| napięcie zasilania ((VCC) | 0 | +18.0 | V |
| Temperatura pracy ((TOP) | -40 | 70 | °C |
| Temperatura przechowywania ((TST) | -40 | 85 | °C |
Charakterystyka prądu stałego
| Pozycje | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | |
|
Napięcie zasilania |
IC napięcia zasilania logicznego | VDD | 1.65 | 3.0 | 3.5 | V |
| Regulator napięcia zasilania pompy ładowania |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Działanie (w przypadku paneli OLED) |
Wpływ |
7.0 |
7.5 |
8.0 |
V |
|
|
Wpływ napięcie |
Wysokie napięcie | HIV | 00,8 x VDD | - | VDD | V |
| Niskie napięcie | VIL | 0 | - | 0.2 x VDD | V | |
|
Produkcja napięcie |
Wysokie napięcie | VOH | 00,9 x VDD | - | VDD | V |
| Niskie napięcie | VOL | WSS | - | 0.1 x VDD | V | |

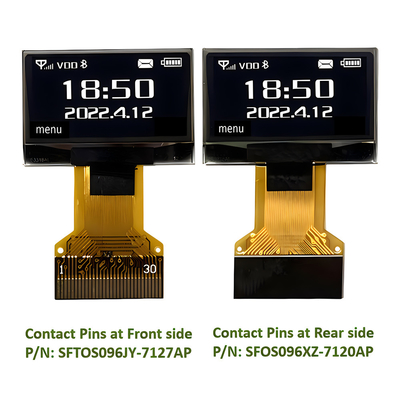

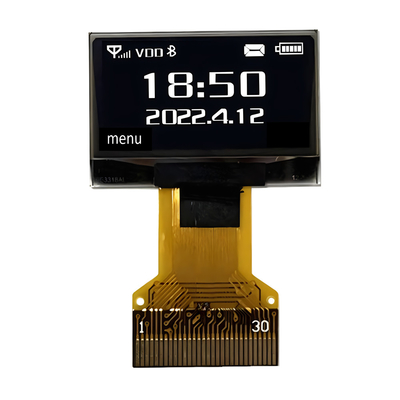

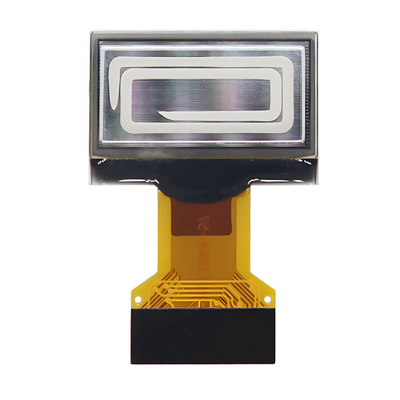

Prod.uct Obrazy
Badanie niezawodności
| Nie, nie, nie. | Pozycja | Warunki | Ilość |
| 1 |
Przechowywanie w wysokiej temperaturze (HTS) |
85±2°C, 200 godzin | 3 |
| 2 |
Działanie w wysokiej temperaturze (HTO) |
70±2°C, 96 godzin | 3 |
| 3 |
Przechowywanie w niskiej temperaturze (LTS) |
-40±2°C, 200 godzin | 3 |
| 4 |
Praca w niskich temperaturach (LTO) |
-40±2°C, 96 godzin | 3 |
|
5 |
Wysoka temperatura / Przechowywanie w wysokiej wilgotności - Nie, nie. |
50±3°C, 90%±3%RH, 120 godzin |
3 |
|
6 |
Wstrząs cieplny (brak działania) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30min) (5min) (30min) 10 cykli |
3 |
| 7 | Wibracje (opakowanie) |
10~55~10Hz, amplituda 1,5 mm, 1 godzina dla każdego kierunku x, y, z |
1 karton |
| 8 | Wyrzucić (opakowanie) | Wysokość: 1 m, za każdym razem dla 6 stron, 3 krawędzi, 1 kąt | 1 karton |
| 9 | ESD (obudowa produktu gotowego) | ±4kVR:330Ω; C:150pF 10 razy, wyładowanie powietrza | 3 |
