Szczegóły Produktu:
|
| Produkt: | 0,96-calowy wyświetlacz OLED + płytka drukowana 4-pinowa | Rozstrzygnięcie: | 128x64 piksele |
|---|---|---|---|
| Kolor wyświetlacza: | Biały/Niebieski/Żółty Niebieski Fontz | Struktura: | COG + PCB |
| interfejs: | I2C (IIC) | Kierunek patrzenia: | Wszystkie kąty widzenia (85/85/85/85) |
| Wym. konturu: | Wymiary (szer. x gł. x wys.) 24,7 × 27 × 3,6 (mm) | Połączenie: | Piny nagłówkowe |
| Kod PIN: | 4 szpilki | Temperatura robocza: | -40℃ do +85℃ |
| Życie: | 50 000 godzin przy 60 cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 0.96 cali wyświetlacz OLED,Biały wyświetlacz OLED,Wyświetlacz OLED 4pin I2C |
||
SFOM096YZ4-12864WB-02 Specyfikacja.pdf
Wprowadzenie produktu
096-calowy OLED z 4-pin PCB to miniaturyzowany moduł wyświetlania szeroko stosowany w systemach wbudowanych i przenośnych urządzeniach elektronicznych.Ten rodzaj ekranu wyświetlania odgrywa ważną rolę w takich dziedzinach, jak inteligentne zegarki, monitorów zdrowotnych i urządzeń przemysłowych ze względu na niewielki rozmiar, niskie zużycie energii i wysoki kontrast.zapewnienie użytkownikom intuicyjnego wyświetlania informacji.
Dodatkowo sterowniki IC do 0,96-calowych OLED z 4-pinnymi modułami PCB, takimi jak SSD1306, SSD1315 itp., ze względu na ich standaryzowaną konstrukcję, dodatkowo zwiększają ich wszechstronność na różnych urządzeniach.Ten wysoki poziom kompatybilności zapewnia użytkownikom dużą wygodę podczas projektowania systemów wbudowanych lub projektów DIY.
Cechy
0Produkty OLED o pojemności 96 cali z 4-pinowymi płytami PCB mają zazwyczaj następujące specyfikacje techniczne:
Rysunek
Definicja pin interfejsu
| Numer PIN. | Symbol | Opis | |
| 1 | GND | To jest przycisk naziemny, musi być podłączony do ziemi. | |
| 2 | VDD | Zapewnienie zasilania dla OLED. To jest wtyczka zasilania. musi być podłączony do źródła. | |
| 3 | SCL | Ten wpis zegara seryjnego SCL | |
| 4 | SDA | Ten wpis danych seryjnych SDA | |
Charakterystyka elektrooptyczna
| Pozycje | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga | |
| Światłość robocza | L | 80 | 100 | - | cd /m2 | Wszystkie piksele włączone | |
| Zużycie energii | P | - | 50 | 60 | mW |
30% pikseli włączone |
|
| Częstotliwość klatki | Fr | - | 105 | - | Hz | - | |
|
Kolor Koordynaty |
Niebieski | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Ciemny pokój |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Czas reakcji |
Wstawaj. | Tr | - | 10 | - | my | - |
| Rozpad | Td | - | 10 | - | my | - | |
| Wskaźnik kontrastu | Kr | 10000:1 | - | - | - | Ciemny pokój | |
| Kąt widzenia | θ |
160 | - | - | Stopień | - | |
| Czas eksploatacji | Na górze | 22000 | - | - | Godziny | L= 80 cd/m2 | |

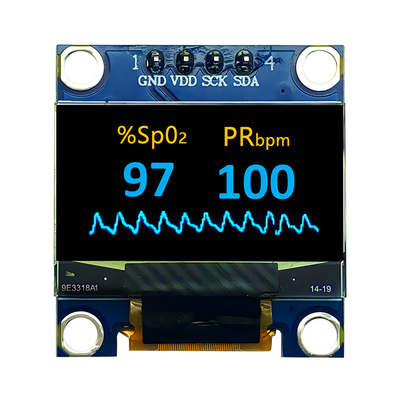

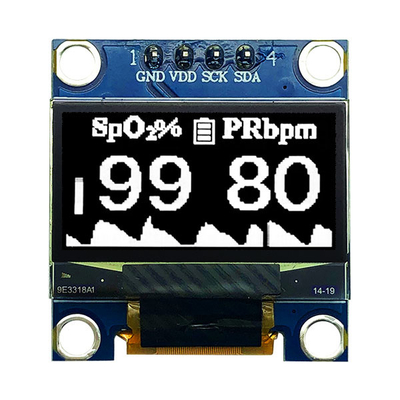

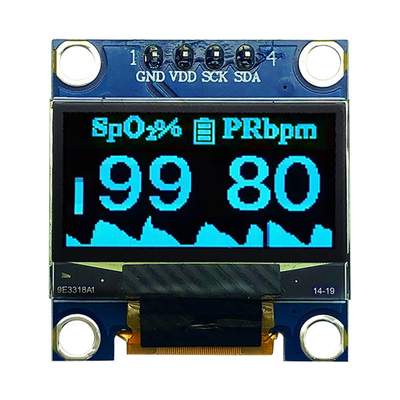

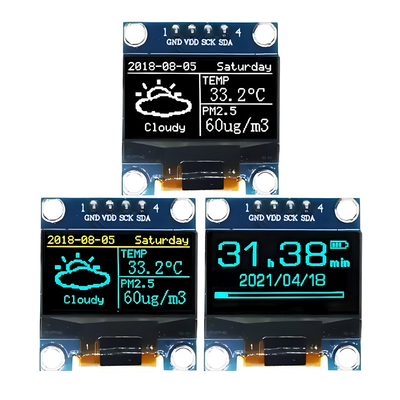

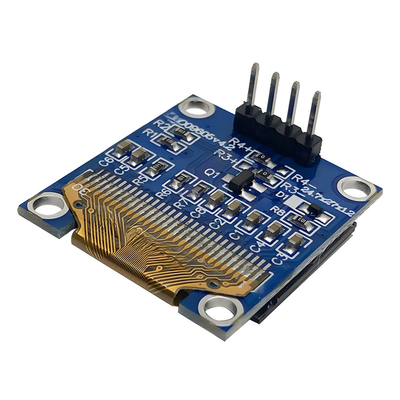

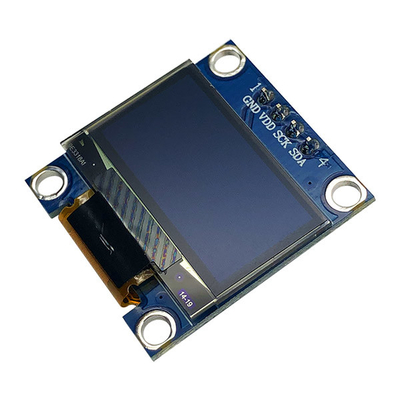

Obraz produktu
Badanie niezawodności
| Nie, nie, nie. | Pozycja | Warunki | Ilość |
| 1 |
Przechowywanie w wysokiej temperaturze (HTS) |
85±2°C, 200 godzin | 3 |
| 2 |
Działanie w wysokiej temperaturze (HTO) |
80±2°C, 96 godzin | 3 |
| 3 |
Przechowywanie w niskiej temperaturze (LTS) |
-40±2°C, 200 godzin | 3 |
| 4 |
Praca w niskich temperaturach (LTO) |
-40±2°C, 96 godzin | 3 |
|
5 |
Wysoka temperatura iPrzechowywanie wilgotności- Nie, nie. |
50±3°C, 90%±3%RH, 120 godzin |
3 |
|
6 |
Wstrząs cieplny (brak działania) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30min) (5min) (30min) 10 cykli |
3 |
| 7 | Wibracje (opakowanie) |
10~55~10Hz, amplituda 1,5 mm, 1 godzina dla każdego kierunku x, y, z |
1 karton |
| 8 | Wyrzucić (opakowanie) | Wysokość: 1 m, za każdym razem dla 6 stron, 3 krawędzi, 1 kąt | 1 karton |
| 9 | ESD (obudowa produktu gotowego) | ±4kVR:330Ω; C:150pF 10 razy, wyładowanie powietrza | 3 |
Porównanie z konkurencją
Na rynku 0,96-calowych obrazów OLED z produktami z 4-pin PCB istnieje wiele konkurentów o różnych zaletach i cechach.SAEF TECHNOLOGY ma następujące zalety::
Technologia i zdolności innowacyjne:SAEF ma głębokie akumulacje technologii wyświetlaczy OLED, które mogą zapewnićProdukty o wysokiej rozdzielczości i doskonałej wydajności kolorystycznej, przy jednoczesnym ciągłym wprowadzaniu innowacyjnych produktów w celu zaspokojenia popytu na rynku.
Pojemność i łańcuch dostaw:SAEF dysponuje dużą zdolnością produkcyjną i kompleksowym systemem łańcucha dostaw, który może zapewnić stabilne zaopatrzenie w produkty i szybko reagować na zmiany na rynku.
Usługi dostosowane:SAEF może zapewnić dostosowane usługi w zakresie projektowania i produkcji 0,96-calowych produktów OLED z 4-pin PCB o specyfikacjach określonych zgodnie z potrzebami klienta,spełniające wymagania określonych scenariuszy zastosowań.
Wpływ marki:Marka SAEF cieszy się większym uznaniem i zaufaniem na rynku, a nasze produkty mogą zyskać większą uwagę rynku i wybór klientów.
