Szczegóły Produktu:
|
| Produkt: | 2Wyświetlacz OLED o pojemności.42 cala (2.4") | Rozstrzygnięcie: | 128x64 punktów |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 71,0 (dł.) x 43,5 (szer.) x 6,0 (gł.) (mm) | Obszar aktywny: | 55,01 (dł.) x 27,5 (szer.) (mm) |
| Rozstaw pikseli: | 0,43 x 0,43 (mm) | Metoda jazdy: | 1/64 Cykl pracy |
| Temperatura robocza: | -40°C do +70°C | Kod PIN: | 7 kołków nagłówka |
| interfejs: | Interfejs SPI | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 2Płyty sterujące OLED o pojemności 42 cali,Płyty sterowania SSD1309 OLED,7-pin SPI OLED Display Module |
||
SFOM242YZ7-12864WBYG-01 Specyfikacja.pdf
Wprowadzenie produktu
2,42 cala 7-pin interfejsu SPI tablica sterowania OLED jest tablica sterowania, która integruje technologię wyświetlacza OLED o wysokiej wydajności, odpowiednia do scenariuszy zastosowań wymagających wysokiego kontrastu,konstrukcja ultracienkiejPłyta sterująca jest wyposażona w układ sterowania SSD1309 / SPD0301, obsługujący komunikację podwójnym interfejsem SPI / I2C, zapewniając użytkownikom elastyczne opcje połączeń.
Parametry techniczne
Rozmiar ekranu: 2,42 cala
Rozdzielczość: 128 × 64 pikseli

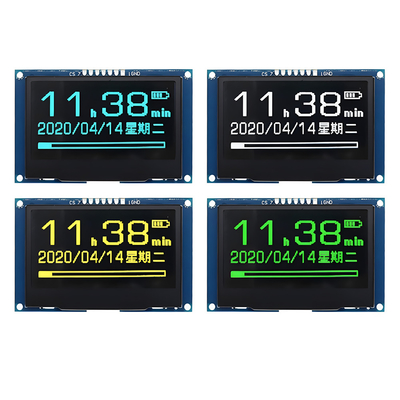

Kolor wyświetlacza: biały, żółty, zielony i niebieski opcjonalnie
Czip sterujący: SSD1309/SPD0301
Interfejs komunikacyjny: SPI/I2C
Interfejs fizyczny: GH1.25 7Pin
napięcie robocze: 3,3 V/5 V
Wielkość ekranu: 55,01 × 27,49 mm
Rozmiar produktu: 61,50 × 39,50 mm
Cechy produktu
Wysoki kontrast: 2,42-calowy 7-pin interfejs SPI charakterystyka samoświetlna OLED zapewnia niezwykle wysoki kontrast i doskonałe efekty wyświetlania.
Ultracienkie i lekkie: ze względu na samoświetlną zasadę OLED nie ma potrzeby podświetlenia, co sprawia, że deska sterująca jest cieńsza i lżejsza.
Niski poziom zużycia energii: 2,42-calowe OLED nie zużywa energii podczas wyświetlania w kolorze czarnym, co pomaga zmniejszyć ogólne zużycie energii.
szeroki kąt widzenia: 2,42-calowy OLED Zapewnia szeroki kąt widzenia ponad 170 °, zapewniając wyraźne widzenie z różnych kątów.
Szybka reakcja: szybki czas reakcji OLED z 2,42-calowym 7-pin SPI jest odpowiedni dla aplikacji z dynamicznymi obrazami i szybkim odświeżaniem.
Wsparcie komunikacji SPI/I2C: kompatybilne z dwoma protokołami komunikacyjnymi, wygodne do podłączenia do różnych mikrokontrolerów.
Wsparcie oprogramowania
Zapewnienie kompleksowego wsparcia w zakresie rozwoju oprogramowania, w tym:
Dane rutynowe: Przedstawić przykładowy kod dla platform takich jak Raspberry Pi, Arduino, STM32, ESP32 itp.
Protokół łączności: podać szczegóły wdrożenia protokołów łączności SPI i I2C.
Biblioteka graficzna: obsługuje podstawowe funkcje rysunku graficznego i wyświetlania tekstu.
Wsparcie czcionek: Wbudowane w wiele czcionek, aby sprostać potrzebom wyświetlania różnych języków i znaków.
Rysunek
Definicja szpilki interfejsu (połączenie sprzętowe)
| Szpilka | Symbol | Opis |
| 1 | GND | Powierzchnia obwodów logicznych |
| 2 | VDD | Zasilanie logiki |
| 3 | SCK | Wprowadzenie zegara seryjnego. |
| 4 | SDA | Wprowadzenie danych seryjnych. |
| 5 | RST | Ten pin jest wejściem sygnału resetowego. Kiedy pin jest niski, inicjalizacja chipa jest wykonywana. |
|
6 |
D.C. |
Gdy przyciągniemy go wysoko i wybierzemy tryb interfejsu seryjnego, dane w SDIN Kiedy zostanie wyciągnięty, dane w SDIN zostaną przeniesione do rejestru poleceń. |
| 7 | CS | Wybierz chip. Chip jest wybierany, gdy CS0 = ?? L??. |
Maksymalne ratingi bezwzględne
|
Parametry |
Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilające dla logiki | VDD | - 0.3 | 4 | V |
| Napięcie zasilania do wyświetlania | Wpływ | 8 | 17 | V |
| Temperatura pracy | TOP | -40 | 70 | .C |
| Temperatura przechowywania | TSTG | -40 | 85 | .C |
| Czas trwania (220 cd/m2) | 13,000 | - | godzina | |
| Czas trwania (200 cd/m2) | 15,000 | - | godzina | |
|
Czas trwania (180 cd/m2) |
16,000 | - | godzina |
Specyfikacje elektryczne
|
Charakterystyka |
Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Zużycie prądu w trybie normalnym | Wszystkie piksele | - | 17 | 25 | mA | |
| Zużycie prądu w trybie czuwania | W trybie gotowości 10% pikseli włączone | - | 0.5 | 1.5 | mA | |
| Zużycie energii w trybie normalnym | Wszystkie piksele | - | 71.5 | 97.5 | mW | |
| Zużycie energii w trybie czuwania | W trybie gotowości 10% pikseli włączone | - | 6.5 | 19.5 | mW | |
| Jasność | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (biały) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Kontrast pomieszczeń ciemnych | CR | - | 2000:1 | - | - | |
|
Kąt widzenia
|
- | 160 | - | - | stopień |

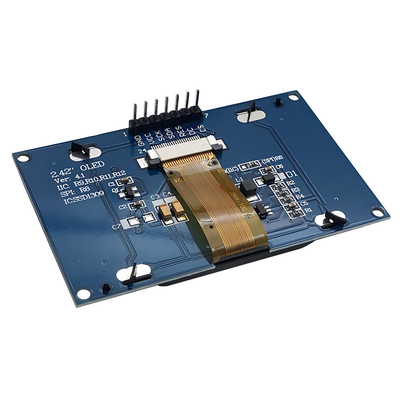

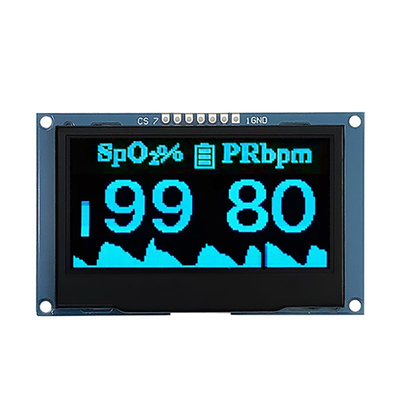

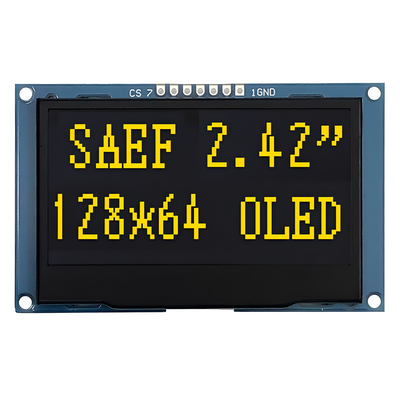

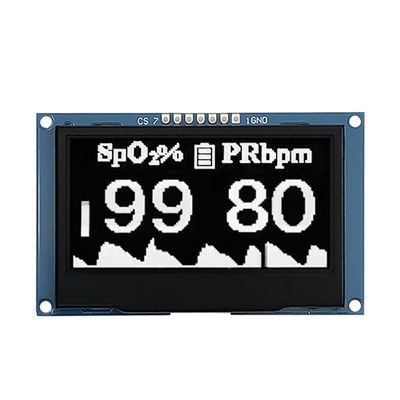

Obraz produktu
Warunek badania niezawodności
|
Pozycja |
Warunki |
Kryteria |
| Działanie w wysokiej temperaturze | 70.C, 240 godzin |
Działalność operacyjna funkcje działają. |
| Działanie w niskich temperaturach | -40°C, 120 godzin | |
| Przechowywanie w wysokiej temperaturze | 85.C, 120 godzin | |
| Przechowywanie w niskiej temperaturze | -40°C, 120 godzin. | |
| Działanie przy wysokiej temperaturze/wilgotności | 65.C, 90% RH, 120 godzin | |
|
Wstrząs cieplny |
-40°C ~85°C (-40°C /30min; tranzyt /3min; 85°C /30min; tranzyt/3min) 1 cykl: 66min, 100 cyklów |
