2.23-calowy OLED Display Module 128*32 Dot Matrix PMOLED Screen SSD1305 Driver 24Pin

2.23-calowy wyświetlacz OLED 128x32 piksele Wprowadzenie produktu

SFOS223XZ-12832PA-N to 2,23-calowy moduł wyświetlacza OLED z ekranem PMOLED z macierzą o wymiarach 128x32 kropki i sterownikiem SSD1305.

1. Rozmiar i rozdzielczość ekranu: moduł ten ma rozmiar ekranu 2,23 cala i rozdzielczość 128x32 piksela,odpowiedni do scenariuszy zastosowań, które wymagają wyraźnego wyświetlania tekstu i obrazów małych rozmiarów.
2. Chip sterownika: SSD1305 to powszechnie stosowany chip sterownika OLED, który obsługuje wiele trybów wyświetlania i interfejsów, w tym SPI i I2C, zapewniając stabilną wydajność wyświetlacza.
3. Typ interfejsu: moduł ten zapewnia zazwyczaj interfejs 24 pinów i obsługuje wiele protokołów komunikacyjnych, takich jak SPI i I2C,umożliwiające łatwe łączenie i transfer danych z różnymi mikrokontrolerami.
4. Kolor wyświetlacza: zazwyczaj monokromatyczny, taki jak biały, niebieski lub żółty, ale w niektórych modelach można również uzyskać podwójny kolor wyświetlacza za pomocą specjalnych metod jazdy.
5. Napięcie robocze: Zazwyczaj działa na poziomie 3,3 V, zgodne z logiką poziomu 3,3 V i 5 V, bez konieczności dodatkowych układów konwersji poziomu.
6. Zużycie energii: moduły wyświetlaczy OLED są znane ze swoich charakterystyk niskiego zużycia energii, zwłaszcza gdy wyświetla się je w kolorze całkowicie czarnym, zużywają one niemal żadne zasilanie.
7. Perspektywa: zapewnia bardzo duży kąt widzenia większy niż 160 °, zapewniając dobre efekty wizualne z różnych kątów.
8. Temperatura robocza: Produkty klasy przemysłowej mają zwykle szeroki zakres temperatury roboczej, np. od -40 °C do 85 °C, nadające się do stosowania w różnych warunkach środowiskowych.
9. Konfiguracja sprzętu: moduł jest domyślnie ustawiony w trybie komunikacji SPI w fabryce.
10. Wsparcie oprogramowania: Dostarcza przykładowych programów dla różnych platform, takich jak Raspberry Pi, STM32, Arduino itp., Ułatwiając programistom szybkie rozpoczęcie i rozwój.
11. Scenariusze zastosowań: nadaje się do różnych systemów wymagających HMI, takich jak urządzenia IoT, produkty informacyjne i rozrywkowe, zakłady przemysłowe i przemysł wojskowy.

W praktycznych zastosowaniach może być konieczne napisanie lub użycie istniejących bibliotek do inicjalizacji modułu wyświetlania, ustawienia parametrów wyświetlania i wysyłania danych do modułu wyświetlania w celu wyświetlania grafiki lub tekstu.Na przykład:, może być konieczne ustawienie powierzchni wyświetlacza, przejrzystego ekranu, punktów rysunkowych lub linii itp. Wybierając moduł wyświetlacza OLED, czynniki takie jak zużycie energii, rozdzielczość, typ interfejsu, kolor wyświetlacza,napięcie robocze, oraz zakres temperatur należy rozważyć w celu zapewnienia, że spełnia on szczególne wymagania zastosowania.

Specyfikacje wyświetlacza

1) Tryb wyświetlania: Matryca pasywna

2) Kolor wyświetlacza: monochromatyczny (niebieski)

3) Praca przy napędzie: 1/32 Praca

Specyfikacje mechaniczne

1) Rysunek zarysu: Zgodnie z załączonym rysunkiem zarysu

2) Liczba pikseli: 128 × 32

3) Rozmiar panele: 62,0 × 24,0 × 2,0 (mm)

4) Powierzchnia aktywna: 55,02 × 13,1 mm

5) Pixel Pitch: 0,43 × 0,41 (mm)

6) Wielkość pikseli: 0,41 × 0,39 (mm)

Rysunek

Maksymalne ratingi bezwzględne

Charakterystyka optyczna

Charakterystyka prądu stałego

Charakterystyka elektryczna

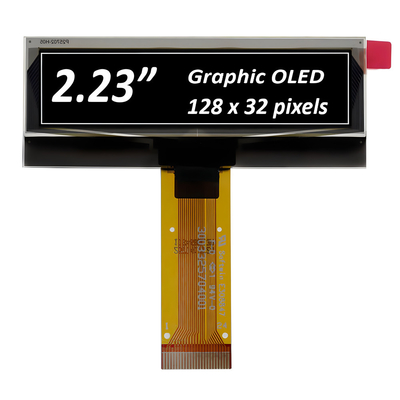

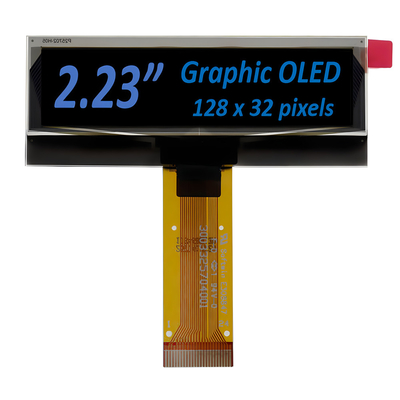

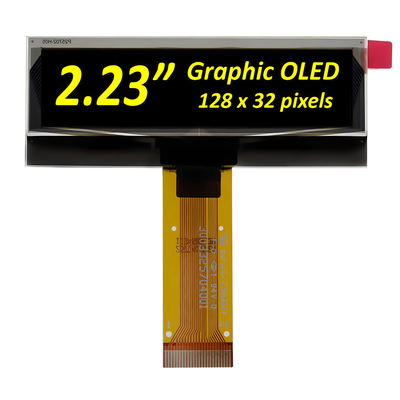

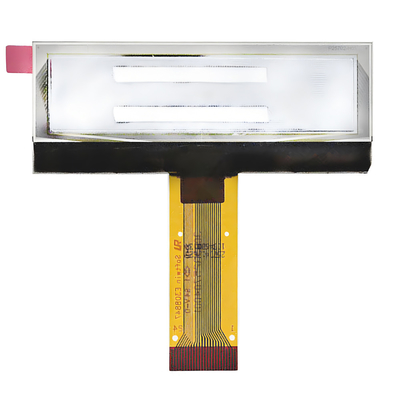

Obraz produktu

Zakłady produkcyjne i certyfikaty
