Szczegóły Produktu:
|
| Kluczowe słowa: | 7" samochodowy TFT dotykowy LCD | Ekran dotykowy: | Pojemnościowy ekran dotykowy (CTP) |
|---|---|---|---|
| Rozstrzygnięcie: | 1024x600 | Połączenie: | Połączenie optyczne |
| Interfejs LCM: | MIPI | Szpilki: | 30 szpilek |
| Luminancja powierzchni: | 500 cd/m2 | Wymiar zarysu: | Wymiary: 164,7 x 99,7 x 4,59 (mm) |
| Obszar aktywny: | 154,21 x 85,92 (mm) | Żywotność diody LED: | 40 000 godzin |
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia | Interfejs CTP: | I2C |
| Temperatura robocza: | –30℃ do +75℃ | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza TFT klasy samochodowej,Moduł wyświetlacza TFT o wymiarach 1024x600,7-calowy moduł wyświetlacza TFT |
||
Jako wyświetlacz TFT z ekranem dotykowym specjalnie dostosowany do elektroniki motoryzacyjnej i przemysłu specjalnego, SFTO700TZ-7196ACT z technologii saef ma następujące zalety wydajności antyinterferencyjnej:
Wysoka stabilność: ekrany TFT LCD klasy samochodowej muszą pozostać stabilne i pracować nieprzerwanie bez rozbijania się lub rozbijania się;szczególnie w otoczeniu samochodowym, gdzie mogą wystąpić różne trudne warunki pogodowe i drogoweW związku z tym wymagania dotyczące stabilności są bardzo wysokie.
Silna zdolność przeciwdziałania zakłóceniom: w samochodach występują różne zakłócenia elektromagnetyczne i elektrostatyczne, które mogą mieć wpływ na efekt wyświetlania i stabilność ekranów TFT LCD.Ten moduł wyświetlacza jest zaprojektowany w celu przeciwdziałania różnym zakłóceniom, w tym zakłócenia elektromagnetyczne, zakłócenia elektrostatyczne itp., zapewniające stabilne wyświetlanie nawet w złożonych środowiskach elektromagnetycznych.
Doskonała kompatybilność elektromagnetyczna:ekrany wyświetlacze muszą mieć wysoką kompatybilność elektromagnetyczną, aby poradzić sobie z zakłóceniami elektromagnetycznymi generowanymi przez urządzenia elektroniczne w samochodzieModuł wyświetlacza TFT został zaprojektowany z myślą o tym, zmniejszając wpływ zakłóceń elektromagnetycznych poprzez przyjęcie specjalnych konstrukcji i materiałów.
Odporność na wysokie i niskie temperatury: Samochody mogą napotkać środowiska o wysokich i niskich temperaturach, co może mieć wpływ na wydajność i niezawodność ekranów TFT LCD.Ten moduł wyświetlacza został specjalnie zaprojektowany w celu dostosowania się do szerokiego zakresu temperatur, zapewniając normalną pracę nawet w ekstremalnych temperaturach.
Wysokiej jakości surowce i procesy produkcji: w celu zapewnienia trwałości i niezawodności ekranów TFT LCD konieczne jest wybór wysokiej jakości surowców i procesów produkcji,i przeprowadzać ścisłą kontrolę jakości.
Dzięki powyższym środkom przeciwdziałającym zakłóceniom 7-calowy moduł wyświetlania TFT z pojemnościowym ekranem dotykowym klasy motoryzacyjnej może zapewniać stabilną i niezawodną wydajność wyświetlacza w różnych środowiskach,spełnienie zapotrzebowania na urządzenia wyświetlania o wysokiej niezawodności w dziedzinie elektroniki motoryzacyjnej.
Cechy
| Numer modelu: | SFTO700TZ-7196ACT |
| Kluczowe słowa: | 7" LCD dotykowy TFT dla samochodów |
| Rozstrzygnięcie: | 1024x600 |
| Ekran dotykowy: | Pojemnościowy ekran dotykowy ((CTP) |
| Połączenie: | Połączenie optyczne |
| Interfejs LCM: | MIPI |
| Światłość powierzchni: | 500 Cd/m2 |
| Wyroby: | 30 szpilów |
| Wymiar zarysu: | 1640,7 x 99,7 x 4,59 (mm) |
| Obszar aktywny: | 1540,21 x 85,92 (mm) |
| W kierunku widzenia: | IPS, wszystkie kąty widzenia |
| Temperatura pracy: | ¥30°C do +75°C |
| Żywotność LED: | 40000 godzin |
| Interfejs CTP: | I2C |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Rysunek mechaniczny
Opis interfejsu
| Numer PIN. | Symbol | Opis |
| 1 | LEDA | Anodę LED |
| 2 | LEDA | Anodę LED |
| 3 | VGH | Brama WŁASNOŚCI |
| 4 | VGL | Włókno bramy OFF |
| 5 | UPDN | Kierunek skanowania pionowego |
| 6 | SHLR | Kierunek skanowania poziomego |
| 7 | LEDK | Katodę LED |
| 8 | LEDK | Katodę LED |
| 9 | AVDD | Moc dla obwodu analogowego |
| 10 | GND | Powierzchnia |
| 11 | MIPI_TDP3 | Wprowadzenie danych różnicowych MIPI |
| 12 | MIPI_TDN3 | Wprowadzenie danych różnicowych MIPI |
| 13 | GND | GND |
| 14 | MIPI_TDP2 | Wprowadzenie danych różnicowych MIPI |
| 15 | MIPI_TDN2 | Wprowadzenie danych różnicowych MIPI |
| 16 | GND | GND |
| 17 | MIPI_TCP | Wprowadzenie różnicowego zegara MIPI |
| 18 | MIPI_TCN | Wprowadzenie różnicowego zegara MIPI |
| 19 | GND | GND |
| 20 | MIPI_TDP1 | Wprowadzenie danych różnicowych MIPI |
| 21 | MIPI_TDN1 | Wprowadzenie danych różnicowych MIPI |
| 22 | GND | GND |
| 23 | MIPI_TDP0 | Wprowadzenie danych różnicowych MIPI |
| 24 | MIPI_TDN0 | Wprowadzenie danych różnicowych MIPI |
| 25 | GND | GND |
| 26 | STBYB | W trybie gotowości wybierz pin. |
| 27 | Zresetowanie | Globalny szpil resetowy |
| 28 | VDD | Zasilanie obwodów cyfrowych |
| 29 | VDD | Zasilanie obwodów cyfrowych |
| 30 | VCOM | napięcie w trybie zwykłym |
Maksymalna granica bezwzględna
| Pozycja | Symbol | Min. | TYP | Max, proszę. | Jednostka |
| Napięcie zasilania | VDD | - 0.3 | - | 3.96 | V |
| napięcie zasilania I/O | VDDIO | - 0.3 | - | 3.96 | V |
| Moc wejściowa AVDD | AVDD | - 0.3 | - | 12 | V |
| Brama na napięciu zasilania | VGH | - 0.3 | - | VGL+32 | V |
| Włókno źródła zasilania | VGL | VGH-32 | - | 0.3 | V |
| Napięcie VMID | VMID | - 0.3 | - | 6.6 | V |
| Powszechne napięcie zasilania | VCOM_OP | - 0.3 | - | 5.43 | V |
| VOTP (moc OTP) | VOTP | - | - | 9 | V |
| Temperatura pracy | TOPR | - 30 | - | 75 | °C |
| Temperatura przechowywania | TSTG | - 30 | - | 80 | °C |
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka | Warunki badania |
| Napięcie robocze | VDD | 2.6 | - | 3.6 | V | - |
| Prąd zasilający | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Napięcie wejściowe | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Prąd przecieku wejściowego | IIL | - Jeden.0 | - | 1.0 | mA | VIN=VDD lub VSS |
Światło tylne Właściwości elektroptyczne
| Pozycja | Symbol | Min. | TYP | Max. | Zjednoczenie |
Warunki |
| Napięcie zasilania | Vf | 9.0 | 9.6 | 10.2 | V | If=180 mA |
| Prąd zasilający | Jeśli | - | 180 | - | mA | - |
| Wsteczne napięcie | Vr | - | - | 5 | V | - |
| Rozpraszanie mocy | Pd | - | 1728 | - | mW | - |
| Intensywność światła dla LCM |
- |
450 | 500 | - | Cd/m2 | If=180mA |
| Jednorodność dla LCM | - | 80 | - | - | % | If=180 mA |
| Kolor podświetlenia | Biały | |||||
Charakterystyka optyczna
| Nie, nie, nie. | Pozycja | Symbol | Warunki | Specyfikacja | Jednostka | |||
| Min. | Rodzaj | Maksymalnie | ||||||
| 1 | Czas reakcji | Tr+Tf | 25°C | - | 25 | - | Pani. | |
| 2 | Przekaźność (z PL) | T ((%) | - | - | 5.0 | - | - | |
| 3 | Wskaźnik kontrastu | Kr |
θ=0, Normalny kąt widzenia |
- | 800 | - | - | |
| 4 |
Oglądanie Kąt
|
- Nie, nie. | θR | CR>10 | - | 85 | - | Stopień |
| θL | - | 85 | - | |||||
| - Nie, nie. | Θ+ | - | 85 | - | ||||
| - Nie. | - | 85 | - | |||||

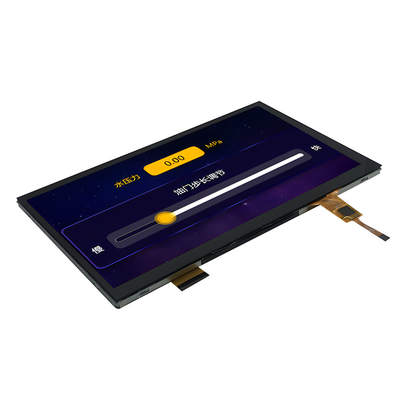

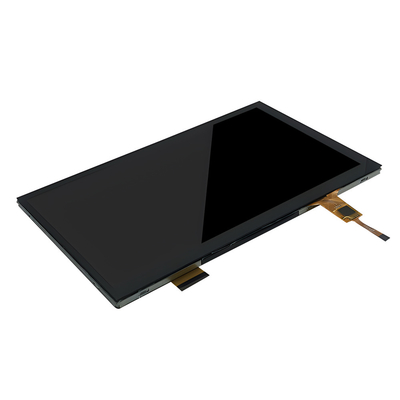

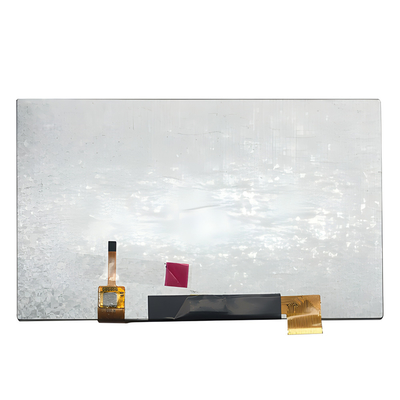

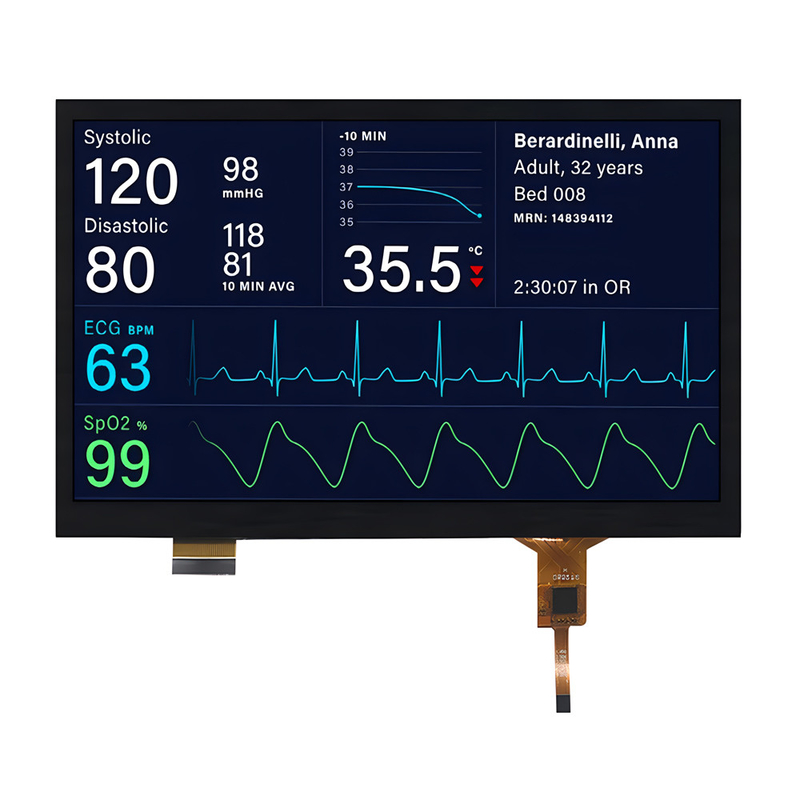

Obraz produktu
