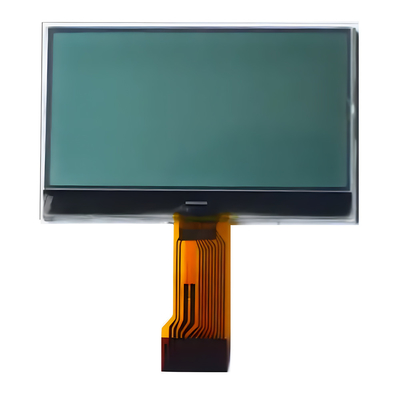

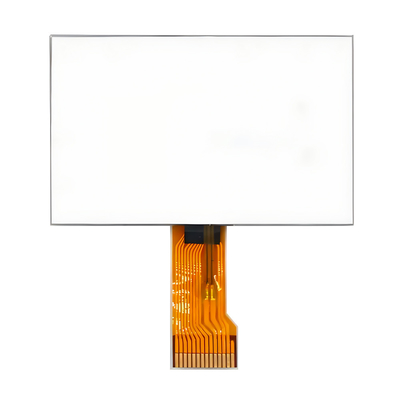

Szczegóły Produktu:
|
| Produkt: | Standard FSTN COG 128x64 LCM | Rozstrzygnięcie: | 128x64 punktów |
|---|---|---|---|
| Wyświetl kierunek: | Godzina szósta | Rodzaj LCD: | FSTN, pozytywny |
| Typ polaryzatora: | Transfleksyjny | Rozmiar modułu: | 40,0 dł. × 28,0 szer. × 4,5 (maks.) wys. |
| obszar wyświetlania: | 37,0×20,0 mm | Układ scalony sterownika: | ST7567 |
| Kod PIN: | 28 pinów | Interfejsy: | MCU |
| Temperatura robocza: | -20°C do +70°C | Napięcie zasilania: | 3,3 V (typowa wartość) |
| DOŻYWOTNI: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3Moduł wyświetlacza monochromatycznego.3V,FSTN COG Graficzna matryca kropkowa LCD,Moduł wyświetlania monochromatycznego 128x64 |
||
- Nie.Ten moduł wyświetlacza LCD FSTN COG jest idealnym wyborem dla różnych scenariuszy zastosowań ze względu na wysoką rozdzielczość, niskie zużycie energii i wysoką niezawodność.
Specyfikacje mechaniczne
| Pozycja | Specyfikacje | |
| Rozmiar modułu | 80.0(W) x 54.0 (H) x 9.7 ((D) | mm |
| Obszar widokowy | 70.7 ((W) x 38.8 ((H) | mm |
| Obszar aktywny | 66.52 (W) x33.24 ((H) | mm |
| Wielkość kropki | 0.48 ((W) x0.48 ((H) | mm |
| DOT PITCH | 0.52 ((W) x0.52 ((H) | mm |
| Światło tylne | BIAŁY | |
| ASSY.TYPE | Wpływ COG | --- |
Rysunek
Definicja pin interfejsu
| Numer PIN. | Opis funkcji | SYMBOL |
| 1 | Wybierz szpilkę. | /CS1 |
| 2 | Zresetuj szpilkę wejściową. | /RES |
| 3 | Wybierz dane lub polecenie. | A0 |
| 4 | Wpis sygnału | R/W |
| 5 | Wprowadzenie sygnału odczytu | E/RD |
| 6-13 | 8-bitowa dwukierunkowa przejazda danych. | DB0 ∆DB7 |
| 14 | Moc (+3,3 V) | VDD |
| 15 | Powierzchnia | WSS |
| 16... 20 | - Nie, nie, nie. | NC |
| 21 | DC-DC | V0 |
| 22 | DC-DC | XV0 |
| 23-24 | - Nie, nie, nie. | NC |
| 25 | DC-DC | VG |
| 26-30 | - Nie, nie, nie. | NC |
| 31 | Wybierz tryb interfejsu systemu MPU.6800 jest H ,8080 jest L | C86 |
| 32 | Wybierz seryjną lub równoległą,seryjną jest L, równoległą jest H | P/S |
| 33- 34 | - Nie, nie, nie. | NC |
Charakterystyka elektroniczna
| Charakterystyka | Symbol | Wartość standardowa | Jednostka | ||
| Min. | TYP | Max. | |||
| napięcie zasilania ((1) | VDD | 3.1 | 3.3 | 3.5 | V |
| napięcie zasilania ((2) | LCD | 9.6 | 9.8 | 10.0 | V |
| Wzorzec wyświetlania | IDD | 0.58 | 1.4 | mA | |
| Prąd wejściowy | IIL | 1.5 | uA | ||
| Logika wejścia NISKA | VIL | 0.2VDD | |||
| Logika wejścia HIGH | HIV | 0.8VDD | |||
| logika wyjściowa NISKA | VOL | 0.2VDD | |||
| logika wyjściowa HIGH | VOH | 0.8VDD | |||
| Temperatura pracy | TOPR | - 30 | - Co się stało? | +80 | °C |
| Temperatura przechowywania | TSTG | -35 | - Co się stało? | +85 | °C |
Charakterystyka optyczna
| Pozycja | Symbol | Temperatura ((°C) | Ocena | Jednostka | |||
| Min. | Rodzaj | Maksymalnie | |||||
| Czas reakcji | Czas wzrostu. | Tr | 25 | 200 | ms | ||
| Czas jesieni | Tf | 25 | 200 | ||||
| Częstotliwość klatki | FR | 25 | 64 | Hz | |||
| kąt widzenia Cr ̇2 | θ=90 | θ1 | 25 | 15 | Stopień | ||
| θ=270 | θ2 | 35 | |||||
| θ=0 | θ3 | 30 | |||||
| θ=180 | θ4 | 30 | |||||
| Kierunek widzenia | O szóstej | ||||||
| Wskaźnik kontrastu | Kr | 25 | 2 | - Tak. | |||
| Obecne zużycie | Jest | 25 | 6 | uA | |||
| Pojemność | C | 25 | 5 | nF | |||
Urządzenia i certyfikacja
