Szczegóły Produktu:
|
| Produkt: | 2,8-calowy wyświetlacz TFT z technologią CTP | Rozstrzygnięcie: | 240*320 punktów |
|---|---|---|---|
| interfejs: | 4-przewodowy SPI | Ekran dotykowy: | Czapka |
| Kierunek patrzenia: | IPS Wszystkie kąty widzenia | Struktura PCAP: | GFF |
| Kontroler LCD: | ST7789V | Kod PIN: | 10 pinów |
| Połączenie: | ZIF FPC | Luminancja powierzchni: | 400 cd/m2 (nitów) |
| Żywotność diody LED: | 40 000 godzin | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 400 nitów wyświetlacz IPS TFT,Wyświetlacz optycznego połączenia IPS TFT,2Wyświetlacz IPS TFT o pojemności 0 |
||
O tym artykule SFTO280PY-7200ACT 2,8 cala pojemnościowy moduł TFT z ekranem dotykowym
2,8-calowy wyświetlacz IPS TFT z optycznym połączeniem pojemnościowym dotykowym jest urządzeniem, które integruje zaawansowane technologie wyświetlania i dotyku.Poniżej przedstawiono szczegółowe wprowadzenie produktu SFTO280PY-7200ACT:
Informacje o produkcie
- Wielkość ekranu: 2,8 cala
-Rezolucja: 240x320 pikseli
- Technologia wyświetlania: technologia IPS (In Plane Switching), zapewniająca szeroki kąt widzenia i dokładność koloru
- Jasność: 400 nitów, nadająca się do oglądania w różnych warunkach oświetlenia
- Technologia ekranu dotykowego: pojemnościowa, zapewniająca wysoką czułość i precyzyjne sterowanie dotykowe
Interfejs: wyświetlacz TFT obsługujący interfejsy SPI (Serial Peripheral Interface) i touchscreen obsługujący interfejsy I2C (Inter Integrated Circuit) dla łatwego podłączenia do mikrokontrolerów lub innych procesorów
- łączenie optyczne: stosowanie kleju optycznego do łączenia ekranu dotykowego i ekranu wyświetlania, zwiększając dokładność dotykową i efekt wyświetlania
- Wielotakowy: zazwyczaj obsługuje funkcję wielo-takową, umożliwiającą jednoczesne działanie kilku palców
- Trwałość: pojemnościowe ekrany dotykowe są trwalsze niż rezystywne ekrany dotykowe i są mniej podatne na uszkodzenia fizyczne
Scenariusze zastosowań
- Panel sterowania przemysłowego: używany do wyświetlania i sterowania sprzętem przemysłowym
-Wyposażenie medyczne: Wyświetlać ważne informacje na temat sprzętu medycznego
-Produkty elektroniczne użytkownika: takie jak urządzenia domowe inteligentne, przenośne konsoli do gier itd.
-W wyświetlaczu samochodowym: Używany do pulpitu rozdzielczego lub systemu infotainment pojazdu
- systemy informacyjne przedsiębiorstw, takie jak maszyny POS, terminale samoobsługowe itp.
Zalety produktu
- Wysoka jasność: jasność 400nits zapewnia wyraźne wyświetlenie w różnych warunkach oświetleniowych
- Wysoki kontrast: technologia IPS zapewnia lepszy kontrast i wydajność kolorów
- Wielozadaniowy ekran dotykowy: pojemnościowy ekran dotykowy obsługuje wielozadaniowy ekran dotykowy, zapewniając płynniejsze interakcje
- łączenie optyczne: zwiększa efekt wyświetlania i dokładność dotyku.
Podsumowując, 2,8-calowy wyświetlacz IPS TFT optycznie połączony z pojemnikiem dotykowym łączy w sobie wysoką jasność, wysoki kontrast i funkcje wielofunkcyjne,umożliwiając odpowiednie zastosowanie w różnych scenariuszach aplikacji oraz zapewniając doskonałe doświadczenie interakcji użytkownika.
Cechy
| Pozycja | Specyfikacja | Jednostka |
| Wielkość ekranu | 20,8 cala | Diagonalne |
| Liczba pikseli | 240RGB ((H) x 320 ((V) | Piksele |
| Obszar wyświetlania | 43.20 ((H) x57.60 ((V) | mm |
| Wskaźnik rozmiaru pikseli | 0.180 ((H) x0.180 ((V) | mm |
| Wymiar zarysu | 50.00x69.20x3.10 | mm |
| Układ pikseli | Wyróżnienie: | - Nie. |
| Tryb wyświetlania | Zazwyczaj czarny | - Nie. |
| W kierunku widzenia | Wszystkie | - Nie. |
| Wyświetlanie koloru | 262K | - Nie. |
| Światłość ((cd/m2) | 400 | nit |
| Wskaźnik kontrastu | 1200:1 | - Nie. |
| Interfejs | 4przewody SPI | |
| Światło tylne | Typ światła bocznego LED | - Nie. |
| IC napędu | ST7789V | |
| Temperatura działania | -20~70 | °C |
| Temperatura przechowywania | -30~80 | °C |
| Ekran dotykowy | Pojemnościowy ekran dotykowy | |
| Interfejs ekranu dotykowego | I2C | |
| Zgromadzenie TFT+CTP | Połączenie optyczne |
Rysunek
Definicja szpilki interfejsu TFT
| Numer PIN. | Symbol | Funkcja |
| 1 | GND | Powierzchnia |
| 2 | Wpływ | Zasilanie: 2,8 V |
| 3 | SDA | Plik wejścia/wyjścia interfejsu SPI |
| 4 | SCLK | Ten pin jest używany do seryjnego interfejsu zegara |
| 5 | CS | Chip wybierz pin wejściowy |
| 6 | Zresetowanie | Wejście zewnętrzne zresetowane |
| 7 | LEDA | Światło tylne LED ((Anoda) |
| 8 | LEDK | Światło tylne LED (katodę) |
| 9 | NC | NC |
| 10 | RS | Wyświetlanie danych/pin wyboru polecenia w interfejsie seryjnym o 4 wierszach |
Definicja szpilki CTP
| 1 | GND | Powierzchnia |
| 2 | CTP_RST | Zresetowanie ekranu dotykowego |
| 3 | CTP_INT | Sygnał przerwy ekranu dotykowego |
| 4 | CTP_SDA | Sygnał danych ekranu dotykowego |
| 5 | CTP_SCL | Sygnał zegara na ekranie dotykowym |
| 6 | Wpływ | Zasilanie |
Specyfikacja optyczna
|
Pozycja |
Symbol |
Warunki |
Min. |
Rodzaj |
Maksymalnie |
Jednostka |
|
|
Światłości białej (środek) |
Lv |
Θ=0 Normalne Oglądanie Kąt IBL=80mA |
- Tak. |
400 |
- Tak. |
cd/m2 |
|
|
Czas reakcji |
Tr+Tf |
- Tak. |
30 |
35 |
ms |
||
|
Wskaźnik kontrastu |
CR |
1000 |
1200 |
- Tak. |
- Tak. |
||
|
Kolor Chromatyczność (CIE 1931) |
biały |
Wx |
- Tak. |
0.308 |
- Tak. |
|
|
|
Wy |
- Tak. |
0.339 |
- Tak. |
||||
|
Kąt widzenia |
- Co? |
ŚL |
CR≥10 |
75 |
80 |
- Tak. |
|
|
ΘR |
75 |
80 |
- Tak. |
||||
|
Ver |
Świat |
75 |
80 |
- Tak. |
|||
|
ΘD |
75 |
80 |
- Tak. |
||||
|
Jednorodność jasności |
Średnia |
Θ=0 |
80 |
90 |
- Tak. |
% |
|
|
Różnorodność kolorów |
NTSC |
Θ=0 |
65 |
70 |
- Tak. |
% |
|
|
Optymalny kierunek widzenia |
Wszystkie |
||||||
Charakterystyka TFT LCD
| Pozycja | Symbol | Min. | Typowy. | Max, proszę. | Jednostka |
| Analogiczne napięcie zasilania | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitalne napięcie zasilania | VDDI | 1.65 | 1.8 | 3.3 | |
| Sygnał wejściowy | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Charakterystyka podświetlenia
| Pozycja | Symbol | Min. | Rodzaj | Maksymalnie | Jednostka |
| Prąd LED | IL | - | 60 | 80 | mA |
| napięcie LED | VL | - | 2.8 | 3.2 | V |
| Czas eksploatacji diody LED | Kr. | 30000 | 40000 | - | Godzina |

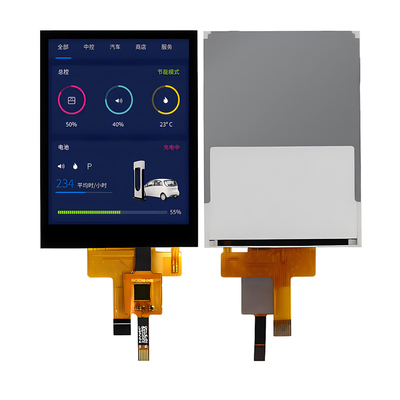

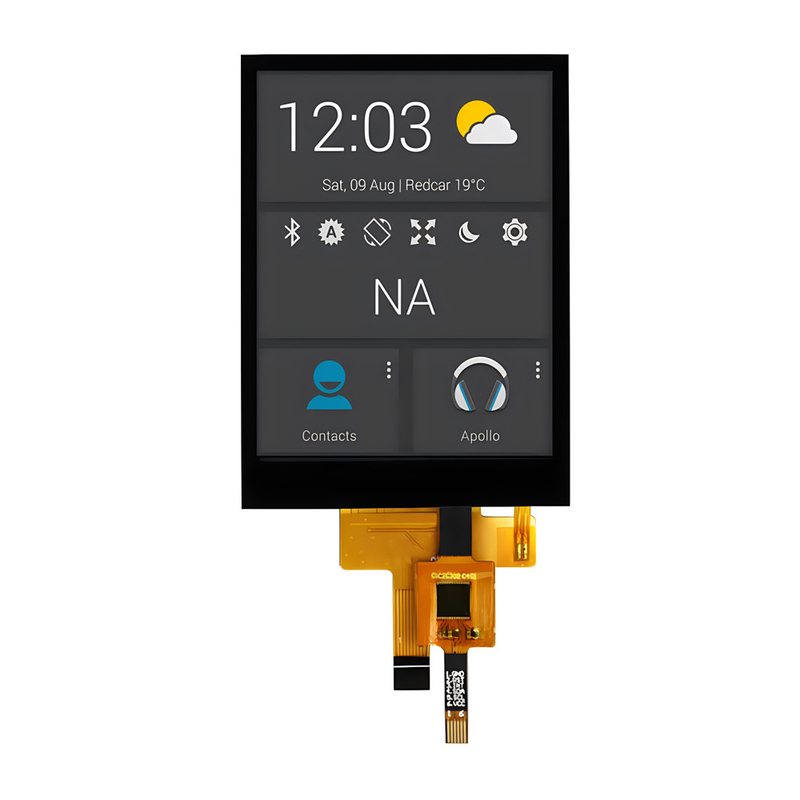

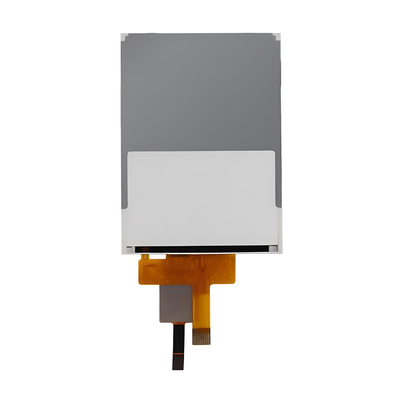

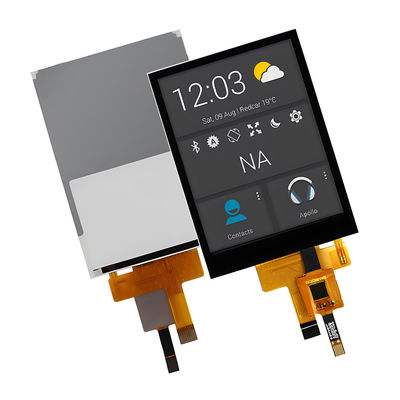

Obraz produktu
