Szczegóły Produktu:
|
| Produkt: | 1,5-calowy OLED SPI | Rozstrzygnięcie: | 128x128 pikseli |
|---|---|---|---|
| Struktura: | COG + PCB | interfejs: | Interfejs I2C |
| Ekran dotykowy: | Dostosowywalne | Kierunek patrzenia: | Wszystkie kąty widzenia |
| Wym. konturu: | 34,3 × 45,5 × 3,8 (mm) | Połączenie: | Piny nagłówkowe |
| Kod PIN: | 7 pinów | Temperatura robocza: | -40℃ do +85℃ |
| Życie: | 50 000 godzin przy 60 cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz OLED o rozdzielczości 128x128 kropek,7-pin moduł OLED |
||
SFOM150YZ7-128128WB-01 Specyfikacja.pdf
O tym artykule SFOM150YZ7-128128WB-01 1,5 cali OLED Display SPI Interface
1,5-calowy ekran wyświetlacza OLED z interfejsem SPI przyjmuje macierzy 128x128 kropek i jest wyposażony w sterownik SSD1327/SH1107G, zapewniający opcje białego/niebieskiego światła.Technologia OLED (Organic Light Emitting Diode) zapewnia wysoki kontrast i szeroki kąt widzenia, przy jednoczesnym szybkim czasie reakcji i niskim zużyciu energii.
Ten 1,5-calowy moduł wyświetlacza OLED firmy SAEF Technology jest idealnym wyborem dla aplikacji wymagających zminimalizowanych rozwiązań wyświetleniowych ze względu na wysoką rozdzielczość, wysoką jasność,charakterystyki niskiego zużycia energii.
Dane fizyczne
| - Nie, nie. | Pozycje | Specyfikacja | Jednostka |
| 1 | Rozmiar przekątny | 1.50 | Calowanie |
| 2 | Rozstrzygnięcie | 128 * 128 | Punkty |
| 3 | Obszar aktywny | 26.86 ((W) * 26.86 ((H) | mm2 |
| 4 | Wymiar zarysu | 34.00(W) * 49.30(H) * 2.66(T) | mm2 |
| 5 | Wskaźnik pikseli | 0.210(W) * 0.210(H) | mm2 |
| 6 | Wielkość pikseli | 0.185 ((W) * 0,185 (H) | mm2 |
| 7 | System sterowania | SH1107G / SSD1327 |
- |
| 8 | Wyświetlanie koloru | Biały / niebieski opcjonalnie |
- |
| 9 | Szara skała | 1 | Trochę |
| 10 | Interfejs | SPI |
- |
| 11 | IC Typ opakowania IC | Wpływ COG |
- |
| 12 | Rodzaj modułu łącza | ZIF |
- |
| 13 | Gęstość | 20,66±0.1 | mm |
| 15 | Obowiązek | 1/8 |
- |
Rysunek mechaniczny
Definicja szpilki
| Numer pin | Symbol | Wpływ/wyjście | Funkcja |
| 1 | GND | P | Podstawa systemu OEL |
| 2 | Wpływ | P | Zasilanie dla systemu OEL |
| 3 | SCL | Ja... | W przypadku wyboru trybu SPI SCL będzie wprowadzeniem zegara seryjnego SCL. W przypadku wyboru trybu I2C SCL będzie wprowadzeniem zegara seryjnego SCL. |
| 4 | SDA | Ja... | Po wybraniu trybu SPI SDA będzie wprowadzeniem danych seryjnych SI, a po wybraniu trybu I2C SDA będzie wprowadzeniem danych seryjnych SDA |
| 5 | OZE | Ja... |
Zresetowanie zasilania dla sterownika i kierowcy Ten pin jest wejściem sygnału resetowego. Kiedy pin jest niski, inicjalizacja chipa jest wykonywana. |
| 6 | D.C. | Ja... |
Kontrola danych/powiadania Ten szpil to szpil danych/komendy. Po wyciągnięciu szpilki wysoko i wybraniu trybu seryjnego interfejsu dane w SI zostaną zinterpretowane jako dane.W I2C tryb, ten szpil działa jako SA0 dla niewolnika wybór adresu.Dla szczegółowego relacji z sygnałami interfejsu MCU, prosimy zapoznać się z Diagramy charakterystyki. |
| 7 | CS | Ja... |
Wybierz chip Ten pin jest wejściem do wyboru chipa. |
Charakterystyka elektrooptyczna
| Pozycje | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga | |
| Światłość robocza | L | 80 | 100 |
- |
cd/m2 | 100% pikseli | |
| Zużycie energii | P |
- |
120 | 150 | mW | 30% pikseli | |
| Częstotliwość klatki | Fr |
- |
100 |
- |
Hz |
- |
|
| Koordynaty kolorów |
Niebieski |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Ciemny pokój |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Czas reakcji | Wstawaj. | Tr |
- |
10 |
- |
my |
- |
| Rozpad | Td |
- |
10 |
- |
my |
- |
|
| Wskaźnik kontrastu | Kr | 10000:1 |
- |
- |
- |
Ciemny pokój | |
| Kąt widzenia | △θ | 160 |
- |
- |
Stopień |
- |
|
| Czas eksploatacji | Na górze | 20,000 |
- |
- |
Godziny | L= 100 cd/m2 | |

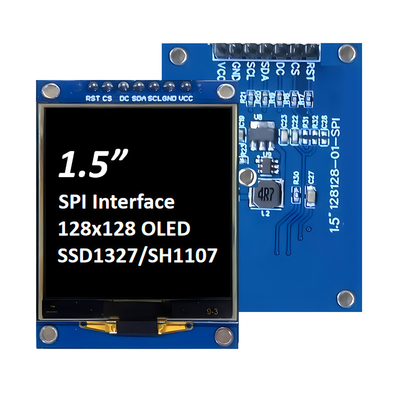

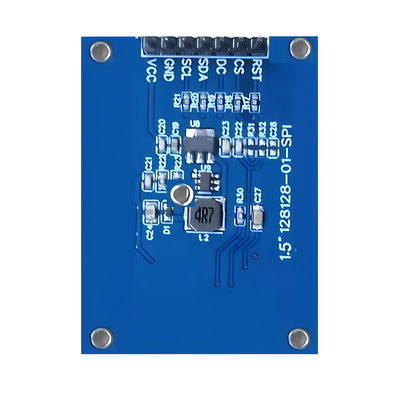

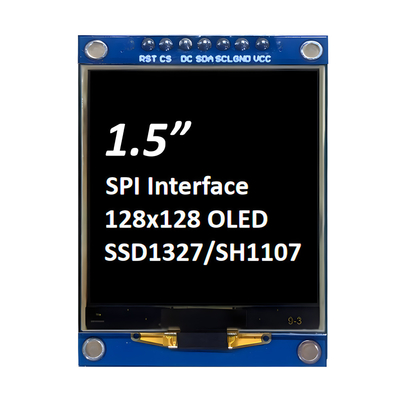

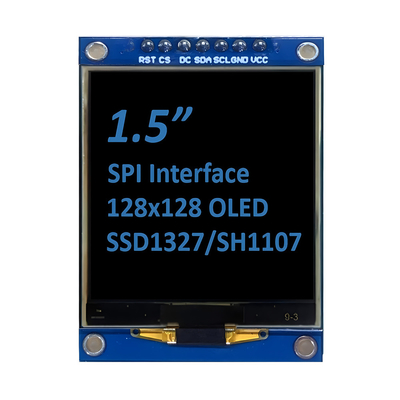

Obraz produktu
