Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz TFT o przekątnej 11,3 cala | Rozstrzygnięcie: | 440x1920 |
|---|---|---|---|
| interfejs: | MIPI | Układ scalony sterownika: | SC7707 |
| Luminancja powierzchni: | 520 cd/m2 (nity) | Ekran dotykowy: | - Nie, nie. |
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia | Żywotność diody LED: | 40 000 godzin |
| Orzecznictwo: | ISO9001:2015 / ISO14000:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 110,3-calowy bar TFT LCD,440x1920 Pixels Bar Type TFT LCD |
||
Pobierz arkusz danych
SFTO1130GX-7220AN Specyfikacja.pdf
W odniesieniu do tego przedmiotu SFTO1130GX-7220AN
110,3-calowy wyświetlacz IPS TFT LCD o rozdzielczości 440x1920 pikseli, wyposażony w 4-kanałowy interfejs MIPI,jest modułem wyświetlania zaprojektowanym specjalnie do zastosowań wymagających wysokiej rozdzielczości i szerokokątnego wyświetlaczaPoniżej przedstawiono szczegółowe wprowadzenie produktu:
Ten 11,3-calowy wyświetlacz IPS TFT LCD jest idealnym wyborem dla aplikacji wymagających wyświetlacza o wysokiej rozdzielczości i interakcji z użytkownikiem ze względu na wysoką rozdzielczość, wysoką jasność,i charakterystyki szerokiego kąta widzenia.
Cechy
|
Pozycja |
Zawartość |
Jednostka |
| LCD | ||
| Rozmiar LCD | 11.3?? | Calownik |
| Rodzaj paneli | IPS | - Tak. |
| Tryb wyświetlania | Normalny czarny | - Tak. |
| Liczba kolorów | 16.7M | - Tak. |
| Kierunek widzenia | /Wszystko. | - Tak. |
| Podświetlenie | Biała dioda LED x16in Równoległy/ Seria | - Tak. |
| NTSC | 70% | - Tak. |
| Wskaźnik kontrastu | 1000 | - Tak. |
| Interfejs | MIPI 4Lanes | - Tak. |
| System sterowania | SC7707 | - Tak. |
| Wielkość pamięci RAM sterownika | RAM mniej | trochę |
| Światłość | 520 | cd/m2 |
| Wymiar zarysu | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| Obszar aktywny (W × H) | 57.948(H) x252.864 (V) | mm |
| Układ pikseli | Pas RGB | - Tak. |
| Waga | TBD | g |
| Liczba kropek | 440xRGBx1920 | Pixel |
| Wskaźnik rozmiaru pikseli | 43.9(H) *3*131.7(V) | - Tak. |
| Temperatura pracy | -20 ¢ +70 | °C |
| Temperatura przechowywania | -30 80 | °C |

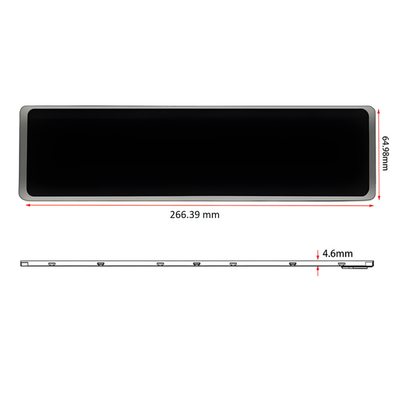

Rysunek mechaniczny
Opis szpilki
| Numer PIN. | SYMBOL | Funkcja |
| 1 | GND | Powierzchnia |
| 2 | DSI-D0P | DSI Dane różnicowe sygnały wejściowe (przewód danych0) |
| 3 | DSI-D0N | DSI Dane różniczkowe sygnały wejściowe (przewód danych 0). |
| 4 | GND | Powierzchnia |
| 5 | DSI-D1P | DSI Dane różniczkowe sygnały wejściowe (przewód danych 1) |
| 6 | DSI-D1N | DSI Dane różniczkowe sygnały wejściowe (przewód danych 1) |
| 7 | GND | Powierzchnia |
| 8 | DSI-CLK P | DSI CLOCK różnicowy sygnał wejściowy |
| 9 | DSI-CLK N | DSI CLOCK różnicowy sygnał wejściowy |
| 10 | GND | Powierzchnia |
| 11 | DSI-D2P | DSI Piny wejściowe sygnału różnicowego danych (przewód danych 2) |
| 12 | DSI-D2N | DSI Piny wejściowe sygnału różnicowego danych (przewód danych 2) |
| 13 | GND | Powierzchnia |
| 14 | DSI-D3P | DSI Dane różniczkowe sygnały wejściowe (przewód danych 3) |
| 15 | DSI-D3N | DSI Dane różniczkowe sygnały wejściowe (przewód danych 3) |
| 16-17 | GND | Powierzchnia |
| 18-19 | IOVCC (NC) | Zasilanie I/O (NC) |
| 20-23 | NC | NC |
| 24 | Zresetowanie | Zresetować Pin sygnału (z aktywacją Low) |
| 25-26 | NC | NC |
| 27 | GND | Powierzchnia |
| 28-29 | LEDK | Katodę LED o podświetleniu tylnym |
| 30 | GND | Powierzchnia |
| 31 | NC | NC |
| 32-33 | GND | Powierzchnia |
| 34 | NC | NC |
| 35-36 | LEDA | Anodę LED o podświetleniach. |
| 37 | GND | Powierzchnia |
| 38-39 | VDD | Zasilanie |
| 40 | NC | NC |
Charakterystyka podświetlenia
Biała dioda LED × 16 równoległych/seryjnych (Ta = 25°C)
| Pozycja | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Włókno przednie | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| Jednorodność | △Bp | - | 80 | - | - | % |
| Światłość dla LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

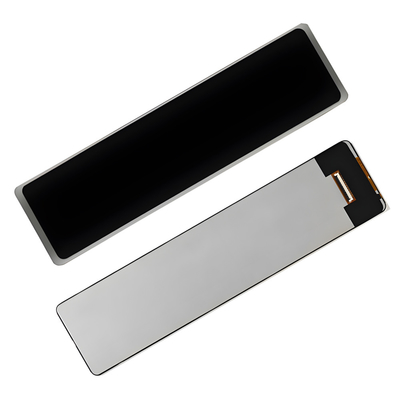

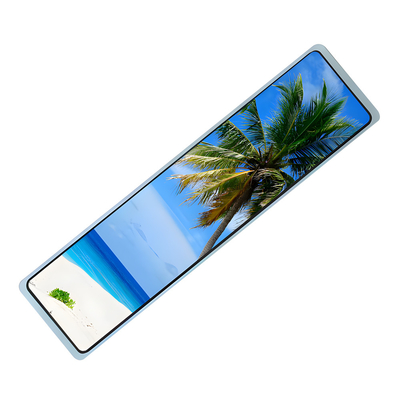

Obraz produktu
Jak konkurencyjny jest ten 11,3-calowy monitor TFT na rynku międzynarodowym?
11,3-calowy wyświetlacz IPS TFT LCD ma rozdzielczość 440x1920 pikseli i jest wyposażony w 4-kanałowy interfejs MIPI. Analiza konkurencyjna na rynku międzynarodowym jest następująca:
1. * * Pojemność i przywództwo technologiczne * *: Zgodnie z analizą firmy Omdia chińscy producenci paneli, tacy jak BOE, TCL Huaxing Optoelectronics,i Huike są liderem w branży płaskich ekranówRozszerzenie mocy produkcyjnych i ulepszenie technologiczne tych producentów zapewniają silne wsparcie techniczne i gwarancję mocy produkcyjnych dla tego produktu.
2. * * Wzrost popytu na rynku * *: Oczekuje się, że światowa zdolność produkcyjna TFT LCD będzie nadal rosnąć, co wskazuje na wzrost popytu na rynku.Wraz ze wzrostem dostaw dużych paneli LCD, oczekuje się dalszego zwiększenia popytu na 11,3-calowe ekrany z prętami.
3Wysoka koncentracja przemysłu: Światowy przemysł TFT LCD ma wysoką koncentrację, a technologia SAEF zajmuje ważne pozycje na rynku światowym.Zapewnia to sprzyjające warunki promocji rynku i budowania marki 11.3-calowe ekrany z prętami.
4. Dyferencjacja produktu: wysoka rozdzielczość i interfejs MIPI 11,3-calowego ekranu paskowego dają mu zróżnicowaną przewagę w określonych obszarach zastosowań,na rynkach wysokiej klasy, takich jak automatyka przemysłowa i sprzęt medyczny.
5. * * Międzynarodowy wpływ marki * *: Wraz ze wzrostem udziału SAEF Technology na rynku światowym, wpływ naszej marki również się poprawia,w celu zwiększenia międzynarodowego uznania rynku 11.3-calowe ekrany z prętami.
6. * * Konkurencyjność cenowa * *: Efekty ekonomiczne skali i możliwości kontroli kosztów chińskich producentów paneli sprawiają, że 11,3-calowe ekrany z prętami są konkurencyjne na rynku międzynarodowym.
7. * * Integracja globalnego łańcucha dostaw * *: Zdolność integracji chińskich producentów paneli w globalnym łańcuchu dostaw może pomóc poprawić wydajność łańcucha dostaw i szybkość reakcji 11.Ekrany 3 cali.
Podsumowując, 11,3-calowe wyświetlacze IPS TFT LCD z technologii Saef Technology mają silną konkurencyjność na rynku międzynarodowym,głównie ze względu na takie zalety, jak wiodąca zdolność produkcyjna i technologia, wzrost popytu na rynku, wysoka koncentracja przemysłu, zróżnicowanie produktów, zwiększone wpływy marek międzynarodowych, konkurencyjność cenowa i globalna integracja łańcucha dostaw.
