Szczegóły Produktu:
|
| Kluczowe słowa: | Wyświetlacz TFT o przekątnej 11,9 cala | Rozstrzygnięcie: | 1480x320 |
|---|---|---|---|
| interfejs: | MIPI | Układ scalony sterownika: | FL7705 |
| Luminancja powierzchni: | Minimum 800 cd/m2 | Ekran dotykowy: | - Nie, nie. |
| Kierunek patrzenia: | IPS, wszystkie kąty widzenia | Żywotność diody LED: | 40 000 godzin |
| Orzecznictwo: | ISO9001:2015 / ISO14000:2015 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | wyświetlacz MIPI Interface Bar TFT LCD,11wyświetlacz LCD TFT o szerokości 0 |
||
Pobierz arkusz danych
SFTO1190GX-7161AN Specyfikacja.pdf
O tym przedmiocie.SFTO1190GX-7161AN
11,9-calowy wyświetlacz TFT LCD posiada następujące kluczowe specyfikacje:
Wielkość ekranu: Jego przekątna wynosi 11,9 cala, dzięki czemu nadaje się do różnych zastosowań, w tym wyświetlaczy przemysłowych, urządzeń przenośnych i przenośnych.
Rozstrzygnięcie: wyświetlacz o rozdzielczości 1480 x 320 jest zoptymalizowany pod kątem zastosowań na szerokim ekranie, zapewniając dobrą jasność i szczegóły,chociaż może nie być tak wysoka jak nowoczesne wyświetlacze pod względem gęstości pikseliUnikalny współczynnik rozdzielczości może być korzystny dla określonych układów interfejsu użytkownika i grafik.
Jasność: Poziom jasności 800 nit zapewnia, że wyświetlacz jest wystarczająco jasny do użytku w różnych warunkach oświetlenia, w tym na zewnątrz.Ten poziom jasności jest korzystny dla czytelności i widoczności.
Interfejs MIPI: Interfejs MIPI jest powszechny w nowoczesnych wyświetlaczach, ponieważ umożliwia szybki transfer danych między wyświetlaczem a sterownikiem,który jest korzystny dla zmniejszenia opóźnienia i poprawy ogólnej wydajności.
Ten rodzaj wyświetlacza może służyć szerokiej gamie zastosowań dzięki zrównoważonym specyfikacjom rozmiaru, rozdzielczości, jasności i interfejsu.istotne jest, aby rozważyć, w jaki sposób te parametry są zgodne z zamierzonym zastosowaniem i wymaganiami użytkownika.
Cechy
| Nie, nie, nie. | Pozycja | Specyfikacja | Jednostka |
| 1 | Rozmiar panelu | 11.88 | Calownik |
| 2 | Liczba pikseli | 320 ((H) × 1480 ((V) | piksele |
| 3 | Obszar aktywny | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | Wskaźnik pikseli | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | Wymiar zarysu | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Liczba kolorów | 16.7M | - |
| 7 | Tryb wyświetlania | Tryb transmisji, zazwyczaj czarny | - |
| 8 | Kierunek widzenia | Pełne oglądanie | - |
| 9 | Format wyświetlania | Wyrównanie: | - |
| 10 | Obsługa powierzchni | Światło | - |
| 11 | Interfejs | MIPI | - |
| 12 | Podświetlenie | Biała dioda LED | - |
| 13 | Temperatura działania | -20~70 | °C |
| 14 | Temperatura przechowywania | -30~80 | °C |
| 15 | Waga | 120 | g |
Rysunek mechaniczny
Opis szpilki
| Nie, nie, nie. | Symbol | Funkcja |
| 1 | GND | Powierzchnia |
| 2 | D0P | Pozytywne dane wejściowe o różnicy MIPI |
| 3 | D0N | Wprowadzenie danych o ujemnej różnicy MIPI |
| 4 | GND | Powierzchnia |
| 5 | D1P | Pozytywne dane wejściowe o różnicy MIPI |
| 6 | D1N | Wprowadzenie danych o ujemnej różnicy MIPI |
| 7 | GND | Powierzchnia |
| 8 | CLKP | Pozytywne wejście różnicowego zegara MIPI |
| 9 | CLKN | Ujemne wejście różnicowego zegara MIPI |
| 10 | GND | Powierzchnia |
| 11 | D2P | Pozytywne dane wejściowe o różnicy MIPI |
| 12 | D2N | Wprowadzenie danych o ujemnej różnicy MIPI |
| 13 | GND | Powierzchnia |
| 14 | D3P | Pozytywne dane wejściowe o różnicy MIPI |
| 15 | D3N | Wprowadzenie danych o ujemnej różnicy MIPI |
| 16 | GND | Powierzchnia |
| 17 | Poziom emisji: | |
| 18 | Wymagania w zakresie bezpieczeństwa | Zasilanie analogiczne. |
| 19 | ||
| 20 | NC | Brak połączenia. |
| 21 | NC | Brak połączenia. |
| 22 | NC | Brak połączenia. |
| 23 | NC | Brak połączenia. |
| 24 | RSTB | Zresetuj pin. |
| 25 | STBYB | Kontrola w trybie gotowości. |
| 26 | NC | Brak połączenia. |
| 27 | GND | Powierzchnia |
| 28 | K | Katodę LED |
| 29 | K | |
| 30 | GND | Powierzchnia |
| 31 | NC | Brak połączenia. |
| 32 | GND | Powierzchnia |
| 33 | GND | Powierzchnia |
| 34 | NC | Brak połączenia. |
| 35 | A | Anodę LED |
| 36 | A | |
| 37 | GND | Powierzchnia |
| 38 | VDD ((3.3V) | Zasilanie analogiczne. |
| 39 | VDD ((3.3V) | |
| 40 | NC | Brak połączenia. |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Wartości | Jednostka | |
| Min. | Max, proszę. | |||
| Digitalne napięcie zasilania | VCI | - 0.3 | 4.0 | V |
| Digitalne napięcie zasilania | IOVCC | - 0.3 | 4.0 | V |
Warunki eksploatacji
| Pozycja | Symbol | Wartości | Jednostka | ||
| Min. | Typowy. | Max, proszę. | |||
| Digitalne napięcie zasilania | VDD | 3.0 | 3.3 | 3.6 | V |
| Digitalne napięcie zasilania | IOVCC | 1.6 | - | 3.6 | V |
| Napięcie wejściowe logiczne | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

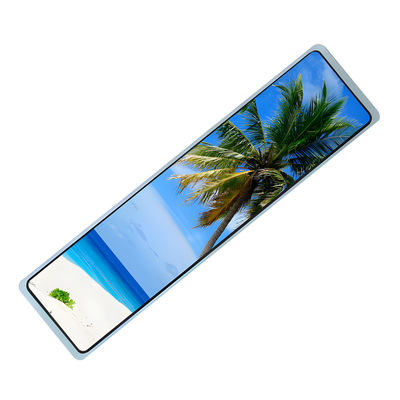

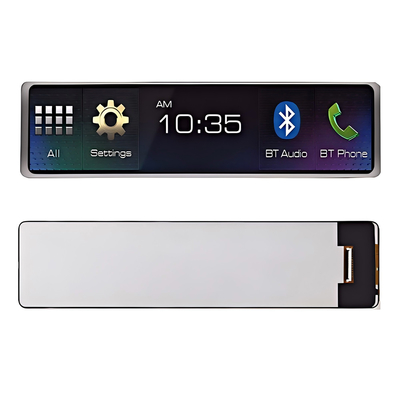

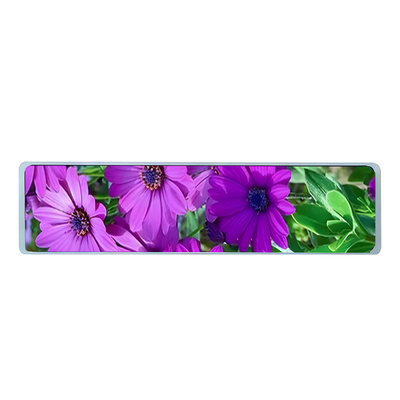

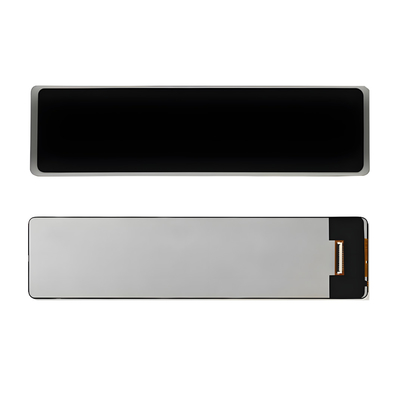

Obraz produktu
