Szczegóły Produktu:
|
| Produkt: | 2.42 cala OLED | Rozstrzygnięcie: | Rozdzielczość 128x64 punktów |
|---|---|---|---|
| Rodzaj szkła: | OLED | Optyka: | Wszystkie kąty widzenia 80/80/80/80 |
| interfejs: | I2C, SPI, 6800, 8080 Opcjonalnie | Wym. konturu: | 600,50 × 73,00 × 2,00 (mm) |
| Obszar aktywny: | 550,01 × 27,49 (mm) | Rozstaw pikseli: | 00,43 × 0,43 (mm) |
| Temperatura robocza: | -40°C do +70°C | Temperatura przechowywania.: | -40°C do +85°C |
| Kod PIN: | 24 szpilki | Kontroler: | SSD1309 lub równoważny |
| Tryb jazdy: | 1/64 Cykl pracy | Złącze: | Zębatka + FPC |
| Współczynnik kontrastu: | 2000 : 1 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 2.42-calowy ekran OLED,Żółte czcionki Ekran PMOLED,Wyświetlacz OLED 128X64 |
||
Pobierz arkusz danych
SFOS242XZ-12864Y01 Specyfikacja.pdf
O tym artykule 2.42-calowy OLED 128x64 żółty czcionkaSFOS242XZ-12864Y01
Przegląd
2,42-calowy ekran OLED o rozdzielczości 128x64 pikseli jest zaawansowanym ekranem PMOLED wykorzystującym sterownik SSD1309.Ten wyświetlacz ma jasne żółte czcionkiTechnologia OLED zapewnia wysoki kontrast i żywe kolory.zwiększenie widoczności w różnych warunkach oświetleniowych.
Kluczowe cechy
Typ wyświetlacza:
Rozstrzygnięcie:
Kolor:
Rozmiar:
Kontroler:
Interfejs:
Niskie zużycie energii:
Szeroki kąt widzenia:
Łatwe w obsłudze:
Trwałość:
Wnioski
Wniosek
2,42-calowy ekran OLED 128x64 żółtych czcionek PMOLED (SSD1309 Controller) jest uniwersalnym i wydajnym rozwiązaniem wyświetlania, które zapewnia doskonałą wydajność i widoczność.Niezależnie od tego, czy opracowujesz nowy produkt, czy ulepszasz istniejący system, ten wyświetlacz OLED z pewnością poprawi komfort użytkownika i funkcjonalność w wielu zastosowaniach.
Specyfikacje wyświetlacza
1) Tryb wyświetlania: Matryca pasywna
2) Kolor wyświetlacza: monochromatyczny (żółty), biały, niebieski i zielony opcjonalnie
3) Praca na wózku: 1/64
Specyfikacje mechaniczne
1) Rysunek zarysu: Zgodnie z załączonym rysunkiem zarysu
2) Liczba pikseli: 128 × 64
3) Rozmiar panele: 60,5 × 37 × 1,8 mm
4) Powierzchnia aktywna: 55,01 × 27,49 (mm)
5) Pixel Pitch: 0,43 × 0,43 (mm)
6) Wielkość pikseli: 0,4 × 0,4 (mm)
7) Masa: TBD
Rysunek mechaniczny
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka | |
| Napięcie zasilające dla logiki | VDD | - 0.3 | 4 | V | |
| Napięcie zasilania do wyświetlania | Wpływ | 8 | 17 | V | |
| Temperatura pracy | TOP | -40 | 70 | .C | |
| Temperatura przechowywania | TSTG | -40 | 85 | .C | |
| Czas trwania (220 cd/m2) | 13,000 | - | godzina | ||
| Czas trwania (200 cd/m2) | 15,000 | - | godzina | ||
| Czas trwania (180 cd/m2) | 16,000 | - | godzina | ||
Specyfikacje elektryczne
| Charakterystyka | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Zużycie prądu w trybie normalnym | Wszystkie piksele | - | 43 | 52 | mA | |
| Zużycie prądu w trybie czuwania | W trybie gotowości 10% pikseli włączone | - | 0.5 | 1.5 | mA | |
| Zużycie energii w trybie normalnym | Wszystkie piksele | - | mW | |||
| Zużycie energii w trybie czuwania | W trybie gotowości 10% pikseli włączone |
- |
6.5 | 19.5 | mW | |
| Jasność | Lbr | - | 130 | 150 | - | cd/m2 |
| C.I.E. (żółty) | (x) (y) | C.I.E. 1931 | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| Kontrast pomieszczeń ciemnych | CR | - | 2000:1 | - | - | |
| Kąt widzenia | - | 160 | - | - | stopień |

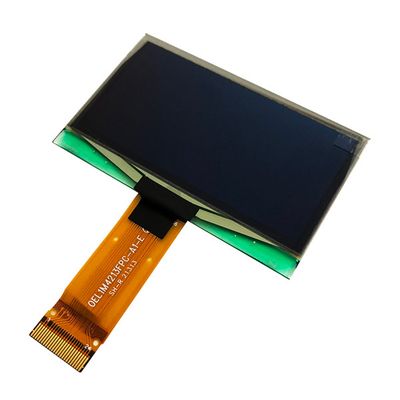

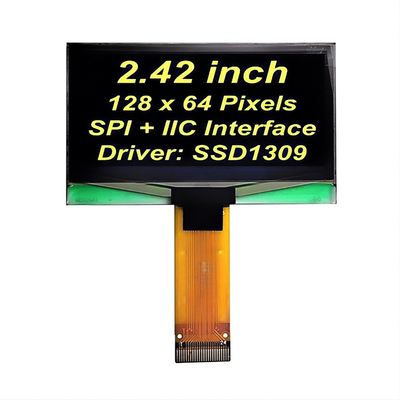

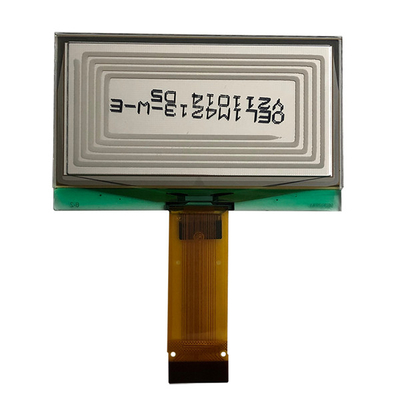

Obraz produktu
Zakłady produkcyjne i certyfikaty
