Szczegóły Produktu:
|
| Produkt: | Pasywny OLED o przekątnej 3,12 cala | Rozstrzygnięcie: | Rozdzielczość 256x64 pikseli |
|---|---|---|---|
| interfejs: | Równoległy, opcjonalnie SPI | Kolor wyświetlacza: | Biało żółty |
| Optyka: | Wszystkie kąty widzenia | Tryb wyświetlania: | Matryca pasywna |
| Wym. konturu: | 88.00 (W) x27.80 (H) | Układ scalony sterownika: | SSD1322 |
| Obszar aktywny: | 760,78 (W) x 19,18 (H) | Rozstaw pikseli: | 00,30 (W) x 0,30 (H) |
| Temperatura robocza: | -40°C do +80°C | Temperatura przechowywania.: | -40°C do +85°C |
| Napięcie zasilania: | 2.4 - 3,5 V | Kod PIN: | 30 szpilek |
| Rodzaj opakowania IC: | COF | Typ podłączającego moduł: | Połączenie wtyczki |
| Obowiązek: | 1/64 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 3.12-calowy ekran OLED,Ekran OLED o rozmiarach 256x64 piksele,Wyświetlacz 30 pinów OLED |
||
** Pobierz arkusz danych **
SFOS312YZ-7091AN Specyfikacja.pdf
W odniesieniu do tego przedmiotu SFOS312YZ-7091AN,Wyświetlacz OLED SAEF klasy przemysłowej 3,12 cali
Przegląd:
Przedstawiamy wyświetlacz SAEF Industrial Grade 3.12 Inch OLED, wydajne rozwiązanie wizualne przeznaczone do zastosowań przemysłowych, oferujące doskonałą jakość obrazu, niskie zużycie energii,i wszechstronne opcje interfejsuZ rozdzielczością 256x64 pikseli, wyświetlacz ten jest zaprojektowany tak, aby dostarczać wyraźne i jasne obrazy w kompaktowym kształcie, co czyni go idealnym dla różnych zastosowań przemysłowych.
Kluczowe cechy:
Wysoka rozdzielczość:Wyświetlacz ma rozdzielczość 256x64 pikseli, zapewniając wyraźny tekst i obrazy dla zwiększonej czytelności i atrakcyjności wizualnej.
Technologia OLED:Wykorzystując zaawansowaną technologię OLED, wyświetlacz ten zapewnia doskonałe współczynniki kontrastu, szerokie kąty widzenia i żywe kolory, zużywając jednocześnie mniej energii niż tradycyjne wyświetlacze LCD.
Elastyczny interfejs:Wyświetlacz SAEF OLED obsługuje wiele interfejsów, w tym SPI, Parallel i I2C (połączenie COF 30-pin).Ta wszechstronność umożliwia łatwą integrację z różnymi systemami i aplikacjami w zależności od potrzeb użytkownika.
Robust Design:Wyświetlacz został zaprojektowany zgodnie ze standardami przemysłowymi, jest wytrzymały i niezawodny, może wytrzymać trudne warunki eksploatacji, które występują zwykle w warunkach przemysłowych.
Kompaktowy rozmiar:Ma 3,12 cali, ma niewielką powierzchnię, co sprawia, że nadaje się do ciasnych przestrzeni bez uszczerbku dla wydajności.
Niskie zużycie energii:Energooszczędna konstrukcja wyświetlacza OLED pomaga obniżyć koszty eksploatacji i wydłuża żywotność urządzeń zasilanych bateriami.
Zastosowanie:
Wyświetlacz OLED klasy przemysłowej SAEF jest idealny do szerokiego zakresu zastosowań, w tym, między innymi:
Wniosek:
Ekran OLED SAEF klasy przemysłowej 3.12-calowy łączy najnowocześniejszą technologię z solidną inżynierią w celu zapewnienia niezawodnego i wysokiej jakości rozwiązania wyświetlania dla różnych zastosowań przemysłowych.Z wysoką rozdzielczością, różnymi opcjami interfejsu i trwałością,Ten wyświetlacz jest doskonałym wyborem dla programistów i producentów, którzy chcą poprawić swoje produkty nowoczesną technologią wyświetlacza.. Wykorzystaj przyszłość komunikacji wizualnej dzięki innowacyjnemu wyświetlaczowi OLED SAEF.
Cechy
| Produkt: | 3.12-calowy pasywny OLED |
| Rozstrzygnięcie: | Rozdzielczość 256x64 pikseli |
| Interfejs: | Równoległe, SPI nieobowiązkowe |
| Tryb wyświetlania: | Matryca pasywna |
| Kolor wyświetlacza: | Biały, Żółty |
| Optyka: | Wszystkie kąty widzenia |
| Obszar aktywny: | 76.78 (W) X 19.18 (H) |
| Opis: | 88.00 (W) X27.80 (H) |
| Pixel Pitch: | 00,30 (W) x 0,30 (H) |
| Temperatura pracy: | -40°C do +80°C |
| Temperatura przechowywania: | -40°C do +85°C |
| napięcie zasilania: | 2.4 - 3,5 V |
| Typ podłączającego moduł: | Połączenie podłączone |
| System sterowania: | SSD1322 |
| Numer szpilki: | 30 szpilów |
| Typ opakowania IC: | COF |
| Obowiązek: | 1/64 |
| Zgodność: | Zgodność z przepisami REACH i RoHS |
Rysunek mechaniczny
Maksymalne ratingi bezwzględne
| Pozycje | Min. | Max, proszę. | Jednostka | Uwaga |
| Włókno zasilania ((VDD) | - 0.3 | +2.75 | V | Maksymalna klasyfikacja IC |
| napięcie zasilania (VCI) | - 0.3 | +4.0 | V | Maksymalna klasyfikacja IC |
| napięcie zasilania ((VCC) | - 0.5 | +16.0 | V | Maksymalna klasyfikacja IC |
| Włókno zasilania (VDDIO) | - 0.5 | VCI | V | Maksymalna klasyfikacja IC |
| Temperatura pracy ((TOP) | -40 | 80 | °C |
|
| Temperatura przechowywania ((TST) | -40 | 85 | °C | Uwaga 2 |
Charakterystyka AC
Charakterystyka elektrooptyczna
| Pozycje | Symbol | Min. | Typowy. | Max, proszę. | Jednostka | Uwaga | |
| Światłość robocza | L | 110 | 140 | - | cd /m2 | Wszystkie piksele włączone | |
| Zużycie energii | P | - | 260 | 325 | mW |
30% pikseliWłączony |
|
| Częstotliwość klatki | Fr | - | 100 | - | Hz | - | |
|
Kolor Koordynaty |
CIE x | 0.45 | 0.49 | 0.53 |
CIE1931 |
Ciemny pokój |
|
| CIE y | 0.46 | 0.50 | 0.54 | ||||
|
Czas reakcji
|
Wstawaj. | Tr | - | 10 | - | my | - |
| Rozpad | Td | - | 10 | - | my | - | |
| Wskaźnik kontrastu | Kr | 10000:1 |
- |
- |
- |
Ciemny pokój | |
| Kąt widzenia | △θ | 160 |
- |
- |
Stopień |
- |
|
| Czas eksploatacji | Na górze | 33000 |
- |
- |
Godziny | L=140 cd/m2 | |

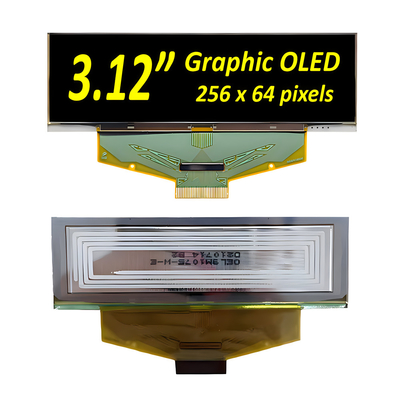

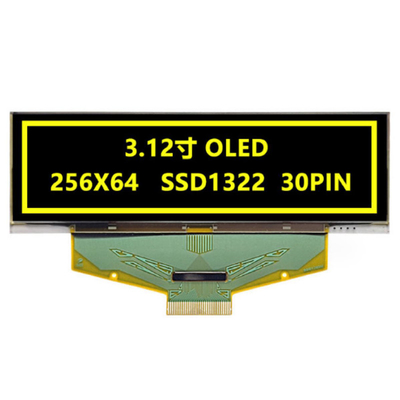

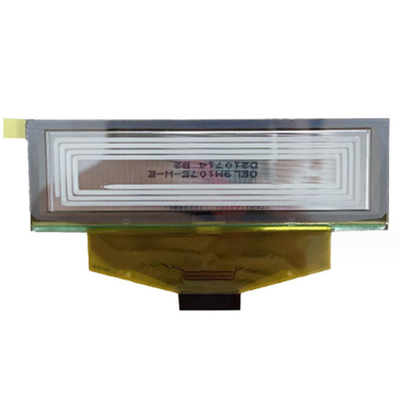

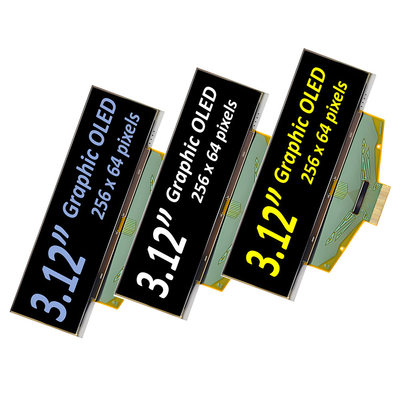

Obraz produktu
