Szczegóły Produktu:
|
| Produkt: | Wyświetlacz e-papierowy o przekątnej 1,54 cala | Rozstrzygnięcie: | Rozdzielczość 200x200 punktów |
|---|---|---|---|
| Tryb wyświetlania: | aktywna matryca | Element sterownika: | Aktywna matryca a-Si TFT |
| Kolor wyświetlacza: | Czarny, biały i czerwony | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Obszar aktywny: | 27 ((H) x 27 ((V) (mm) |
| Rozstaw pikseli: | 140 x 140 (188 dpi) hm | Kod PIN: | 24 szpilki |
| interfejs: | SPI | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Wyświetlacz 200*200 E-Ink,1.5 cali wyświetlacz papieru elektronicznego,Wyświetlacz E-Ink |
||
** Pobierz arkusz danych **
SFEPD154QXBWR-7237AN Specyfikacja.pdf
Standardowy wykaz produktów EPD.pdf
Przekształć swoje wrażenia z wyświetlacza z naszym 1,54-calowym wyświetlaczem e-papieru z atramentem!
Szukasz innowacyjnego rozwiązania dla etykietowania półek i etykietowania cen?5-calowy wyświetlacz E-Ink E-Paper o wyraźnej rozdzielczości 200x200 zaprojektowany specjalnie dla nowoczesnych środowisk handlowych.
Kluczowe cechy:
Bardzo niskie zużycie energii:Dzięki zastosowaniu technologii E-Ink, nasz wyświetlacz zużywa minimalną energię, dzięki czemu idealnie nadaje się do długotrwałego użytkowania bez częstej wymiany baterii.
Wysoka widoczność:1,5-calowy wyświetlacz zapewnia wysoki kontrast i doskonałą czytelność w różnych warunkach oświetleniowych, zapewniając wyróżnienie etykiet.
Wszechstronne zastosowanie:Idealny do etykiet na półkach, etykiet cenowych, wyświetlaczy informacji o produktach i wiadomości promocyjnych, ten wyświetlacz e-papieru można łatwo zintegrować z istniejącymi systemami.
Stylowy i kompaktowy design:Jego elegancki i kompaktowy faktor kształtu jest idealny dla różnych lokalizacji handlowych, zwiększając wizualny merchandising bez zajmowania dużej przestrzeni.
Łatwe w aktualizacji:Dzięki wsparciu interfejsu SPI możesz szybko i bez wysiłku aktualizować wyświetlacze w razie potrzeby, zapewniając, że informacje są zawsze aktualne.
Trwałe i trwałe:Zbudowany tak, by wytrzymać trudności ruchomego środowiska handlowego, nasz wyświetlacz e-papieru utrzymuje jakość i wydajność w czasie.
Dlaczego należy korzystać z technologii e-tinta?
Wyświetlacze e-Ink zapewniają doświadczenie czytania podobne do papieru, z możliwością utrzymania obrazu bez zasilania, co czyni je przyjaznym dla środowiska wyborem zgodnym z celami zrównoważonego rozwoju.
Idealne dla przedsiębiorstw każdej wielkości
Niezależnie od tego, czy jesteś małym sklepem, dużą siecią handlową, czy czymkolwiek pomiędzy, nasze wyświetlacze E-Ink zapewniają nowoczesne rozwiązanie do zaangażowania klientów i zwiększenia sprzedaży.
Zdobądź swoje już dziś!
Nie przegap okazji, aby podnieść swój produkt z w magazynie SPI 1.5 Inch E-Ink E-Paper Display.
Informacje mechaniczne
| Parametry | Specyfikacje | Jednostka | Uwaga |
| Wielkość ekranu | 1.54 | Calowanie | |
| Rozdzielczość wyświetlacza | 200 ((H) × 200 ((V) | Pixel | Dpi:188 |
| Obszar aktywny | 27.0(H) × 27.0(V) | mm | |
| Wskaźnik pikseli | 014 razy 0. | mm | |
| Konfiguracja pikseli | Kwadrat | ||
| Wymiar zarysu | 31.80(H) × 37.32(V) × 1.0(D) | mm | |
| Waga | 2.18±0.5 | g |
ProduktRysunek
Definicja pin interfejsu
| Nie, nie, nie. | Nazwa | Wpływ/wyjście | Opis | Uwaga |
| 1 | NC | Nie łączyć z innymi pinami NC | Trzymaj się otwartej. | |
| 2 | NRD | O | N-kanałowe sterowanie napędem bramy MOSFET | |
| 3 | RESE | Ja... | Wprowadzenie czujnika prądu do pętli sterującej | |
| 4 | NC | Nie łączyć z innymi pinami NC | Trzymaj się otwartej. | |
| 5 | VSH2 | C | Pozytywne napięcie napędowe źródła | |
|
6 |
TSCL |
O |
Ten pin jest interfejsem I2C do cyfrowego czujnika temperatury. W przypadku podłączenia do I2C slave wymagany jest zewnętrzny rezystor. Gdy nie jest używany: otwarty |
|
|
7 |
TSDA |
Wpływ/wyjście |
Ten pin jest interfejsem I2C do cyfrowego czujnika temperatury. W przypadku podłączenia do I2C slave wymagany jest zewnętrzny rezystor. Gdy nie jest używany: otwarty |
|
| 8 | BS1 | Ja... | Szpil interfejsu przycisku | Uwaga 5-5 |
| 9 | Zajęty | O | Wyjściowy pin w stanie zajętym | Uwaga 5-4 |
| 10 | RES# | Ja... | Zresetuj wejście sygnału. | Uwaga 5-3 |
| 11 | D/C# | Ja... | Dane/Pin sterowania | Uwaga 5-2 |
| 12 | CS# | Ja... | Chip wybierz pin wejściowy | Uwaga 5-1 |
| 13 | SCL | Ja... | Serial Clock Pin (SPI) | |
| 14 | SDA | Ja... | Pin seryjnych danych (SPI) | |
| 15 | VDDIO | P | Zasilanie dla interfejsu logicznych pinów Powinien być podłączony do VCI | |
| 16 | VCI | P | Zapewnienie zasilania dla chipa | |
| 17 | WSS | P | Powierzchnia | |
|
18 |
VDD |
C |
Podstawowy logiczny pin zasilania VDD może być regulowany wewnętrznie z VCI. Kondensator powinien być podłączony między VDD i VSS | |
| 19 | VPP | P | Zasilanie do programowania OTP. | |
| 20 | VSH1 | C | Pozytywne napięcie napędowe źródła | |
| 21 | VGH | C | Pozytywne napięcie napędowe. | |
| 22 | VSL | C | Ujemne napięcie napędowe źródła | |
| 23 | VGL | C | Ujemne napięcie napędowe. | |
| 24 | VCOM | C | napięcie napędowe VCOM |
Maksymalna wartość bezwzględna
| Parametry | Symbol | Ocena | Jednostka |
| Napięcie zasilania logicznego | VCI | -0,5 do +6.0 | V |
| Logiczne napięcie wejściowe | Numer pojazdu | -0,5 do VCI +0.5 | V |
| Logiczne napięcie wyjściowe | VOUT | -0,5 do VCI +0.5 | V |
| Zakres temperatury pracy | TOPR | 0 do +40 | oC |
| Zakres temperatury przechowywania | TSTG | -25 do +70 | oC |
| Optymalna temperatura przechowywania | TSTGo | 23±2 | oC |
| Optymalna wilgotność w magazynie | HSTGo | 55±10 | % RH |
Charakterystyka panelu DC
| Parametry | Symbol | Warunki | Zastosowanie | Min. | Typowy. | Maksymalnie | Jednostki |
| Powierzchnia pojedyncza | WSS | - | - | 0 | - | V | |
| Napięcie zasilania logicznego | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Napięcie logiczne rdzenia | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Wysokie napięcie wejściowe | HIV | - | - | 0.8 VCI | - | - | V |
| Niskie napięcie wejściowe | VIL | - | - | - | - | 0.2 VCI | V |
| Wysokie napięcie wyjściowe | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V |
| Niskie napięcie wyjściowe | VOL | IOL = 100 uA | - | - | - | 0. 1 VCI | V |
| Typowa moc | PTYP | VCI = 3,0V | - | - | 7.5 | - | mW |
| Tryb głębokiego snu | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Typowy prąd roboczy | Iopr_VCI | VCI = 3,0V | - | - | 2.5 | - | mA |
| Czas aktualizacji obrazu | - | 25 oC | - | - | 22 | - | sek. |
|
Prąd w trybie uśpienia |
Islp_VCI |
Prąd stały/prąd stały wyłączony Bez zegara. Brak obciążenia wejściowego |
- |
- |
20 |
uA |
|
|
Prąd w trybie głębokiego snu |
Idslp_VCI |
Prąd stały/prąd stały wyłączony Bez zegara. Brak obciążenia wejściowego Dane RAM nie są przechowywane |
- |
- |
1 |
5 |
uA |
Badanie niezawodności
| Nie | Przedmioty testowe | Warunki badania |
|
1 |
Przechowywanie w niskiej temperaturze |
T = -25°C, 240 h Badanie na białym wzorze |
|
2 |
Przechowywanie w wysokiej temperaturze | T=60oC, RH=35%, 240h Badanie w białym wzorze |
|
3 |
Działanie w wysokiej temperaturze | T=40oC, RH=35%, 240h |
|
4 |
Działanie w niskich temperaturach | 0oC, 240h |
|
5 |
Wysokiej temperatury, Działanie w warunkach wysokiej wilgotności |
T=40oC, RH=80%, 240h |
|
6 |
Wysoka temperatura, Przechowywanie w wysokiej wilgotności |
T=50oC, RH=90%, 240h Badanie na białym wzorze |
|
7 |
Cykl temperatury | 1 cykl:[-25oC 30 min] → [+60oC 30 min] : 50 cyklów Badanie w białym wzorze |
|
8 |
Odporność na działanie promieniowania UV | 765W/m2 przez 168 godzin, 40 °C Badanie na białym wzorze |
|
9 |
Broń ESD |
Poziom prądu: +/-15KV; +/-8KV (Badanie powłoki gotowego produktu, nie tylko wyświetlacz) Powietrze+/-8KV;Kontakt+/-6KV (Nagi wyświetlacz EPD, bez IC i obszaru FPC) Powietrze+/-4KV;Kontakt+/-2KV (Nagie wyświetlacze EPD, w tym obszar IC i FPC) |

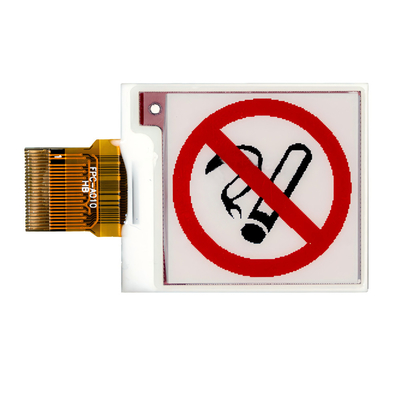

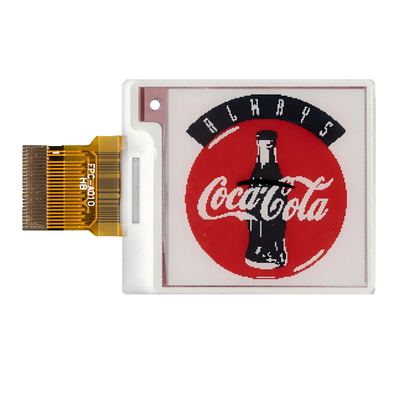

Obraz produktu
Urządzenia i certyfikaty
Słowo kluczowe:EPD 1,5 cali, 1,54 cali wyświetlacz atramentu elektronicznego, wyświetlacz ESL 1,5 cali, Epaper 1,5 cali, E-inch 1,5"
