Szczegóły Produktu:
|
| Produkt: | Wyświetlacz e-papierowy o przekątnej 1,54 cala | Rozstrzygnięcie: | Rozdzielczość 200x200 punktów |
|---|---|---|---|
| Tryb wyświetlania: | aktywna matryca | Element sterownika: | Aktywna matryca a-Si TFT |
| Kolor wyświetlacza: | Czarny, biały i czerwony | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (mm) | Obszar aktywny: | 27 ((H) x 27 ((V) (mm) |
| Rozstaw pikseli: | 140 x 140 (188 dpi) hm | Kod PIN: | 24 szpilki |
| interfejs: | SPI | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Interfejs SPI wyświetlacz papieru elektronicznego,3 Kolorowy wyświetlacz papieru elektronicznego,200X200 EPD |
||
** Pobierz arkusz danych **
SFEPD154QXBWR-7237AN Specyfikacja.pdf
Standardowy wykaz produktów EPD.pdf
W odniesieniu do tego elementu SFEPD154QXBWR-7237AN
Pierwsza.54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsOto szczegółowe wprowadzenie do tego produktu:
Przegląd produktu:
Kluczowe cechy:
Specyfikacje techniczne:
Zastosowanie:
Ten wyświetlacz z papieru elektronicznego jest idealny do zastosowań takich jak etykiety na półkach, instrumenty przemysłowe i każdy scenariusz, w którym wymagany jest wyświetlacz o niskiej mocy i wysokiej widoczności.
Informacje mechaniczne
| Parametry | Specyfikacje | Jednostka | Uwaga |
| Wielkość ekranu | 1.54 | Calowanie | |
| Rozdzielczość wyświetlacza | 200 ((H) × 200 ((V) | Pixel | Dpi:188 |
| Obszar aktywny | 27.0(H) × 27.0(V) | mm | |
| Wskaźnik pikseli | 014 razy 0. | mm | |
| Konfiguracja pikseli | Kwadrat | ||
| Wymiar zarysu | 31.80(H) × 37.32(V) × 1.0(D) | mm | |
| Waga | 2.18±0.5 | g |
ProduktRysunek
Definicja pin interfejsu
| Nie, nie, nie. | Nazwa | Wpływ/wyjście | Opis | Uwaga |
| 1 | NC | Nie łączyć z innymi pinami NC | Trzymaj się otwartej. | |
| 2 | NRD | O | N-kanałowe sterowanie napędem bramy MOSFET | |
| 3 | RESE | Ja... | Wprowadzenie czujnika prądu do pętli sterującej | |
| 4 | NC | Nie łączyć z innymi pinami NC | Trzymaj się otwartej. | |
| 5 | VSH2 | C | Pozytywne napięcie napędowe źródła | |
|
6 |
TSCL |
O |
Ten pin jest interfejsem I2C do cyfrowego czujnika temperatury. W przypadku podłączenia do I2C slave wymagany jest zewnętrzny rezystor. Gdy nie jest używany: otwarty |
|
|
7 |
TSDA |
Wpływ/wyjście |
Ten pin jest interfejsem I2C do cyfrowego czujnika temperatury. W przypadku podłączenia do I2C slave wymagany jest zewnętrzny rezystor. Gdy nie jest używany: otwarty |
|
| 8 | BS1 | Ja... | Szpil interfejsu przycisku | |
| 9 | Zajęty | O | Wyjściowy pin w stanie zajętym | |
| 10 | RES# | Ja... | Zresetuj wejście sygnału. | |
| 11 | D/C# | Ja... | Dane/Pin sterowania | |
| 12 | CS# | Ja... | Chip wybierz pin wejściowy | |
| 13 | SCL | Ja... | Serial Clock Pin (SPI) | |
| 14 | SDA | Ja... | Pin seryjnych danych (SPI) | |
| 15 | VDDIO | P | Zasilanie dla interfejsu logicznych pinów Powinien być podłączony do VCI | |
| 16 | VCI | P | Zapewnienie zasilania dla chipa | |
| 17 | WSS | P | Powierzchnia | |
|
18 |
VDD |
C |
Podstawowy logiczny pin zasilania VDD może być regulowany wewnętrznie z VCI. Kondensator powinien być podłączony między VDD i VSS | |
| 19 | VPP | P | Zasilanie do programowania OTP. | |
| 20 | VSH1 | C | Pozytywne napięcie napędowe źródła | |
| 21 | VGH | C | Pozytywne napięcie napędowe. | |
| 22 | VSL | C | Ujemne napięcie napędowe źródła | |
| 23 | VGL | C | Ujemne napięcie napędowe. | |
| 24 | VCOM | C | napięcie napędowe VCOM |
Maksymalna wartość bezwzględna
| Parametry | Symbol | Ocena | Jednostka |
| Napięcie zasilania logicznego | VCI | -0,5 do +6.0 | V |
| Logiczne napięcie wejściowe | Numer pojazdu | -0,5 do VCI +0.5 | V |
| Logiczne napięcie wyjściowe | VOUT | -0,5 do VCI +0.5 | V |
| Zakres temperatury pracy | TOPR | 0 do +40 | oC |
| Zakres temperatury przechowywania | TSTG | -25 do +70 | oC |
| Optymalna temperatura przechowywania | TSTGo | 23±2 | oC |
| Optymalna wilgotność w magazynie | HSTGo | 55±10 | % RH |
Charakterystyka panelu DC
| Parametry | Symbol | Warunki | Zastosowanie | Min. | Typowy. | Maksymalnie | Jednostki |
| Powierzchnia pojedyncza | WSS | - | - | 0 | - | V | |
| Napięcie zasilania logicznego | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Napięcie logiczne rdzenia | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Wysokie napięcie wejściowe | HIV | - | - | 0.8 VCI | - | - | V |
| Niskie napięcie wejściowe | VIL | - | - | - | - | 0.2 VCI | V |
| Wysokie napięcie wyjściowe | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V |
| Niskie napięcie wyjściowe | VOL | IOL = 100 uA | - | - | - | 0. 1 VCI | V |
| Typowa moc | PTYP | VCI = 3,0V | - | - | 7.5 | - | mW |
| Tryb głębokiego snu | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Typowy prąd roboczy | Iopr_VCI | VCI = 3,0V | - | - | 2.5 | - | mA |
| Czas aktualizacji obrazu | - | 25 oC | - | - | 22 | - | sek. |
|
Prąd w trybie uśpienia |
Islp_VCI |
Prąd stały/prąd stały wyłączony Bez zegara. Brak obciążenia wejściowego |
- |
- |
20 |
uA |
|
|
Prąd w trybie głębokiego snu |
Idslp_VCI |
Prąd stały/prąd stały wyłączony Bez zegara. Brak obciążenia wejściowego Dane RAM nie są przechowywane |
- |
- |
1 |
5 |
uA |

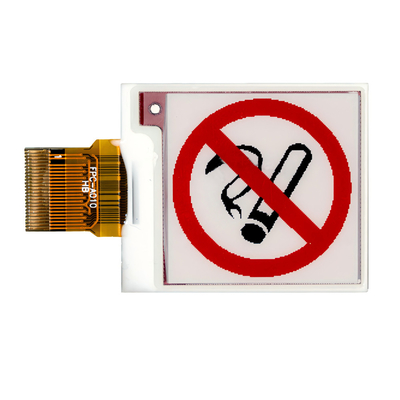

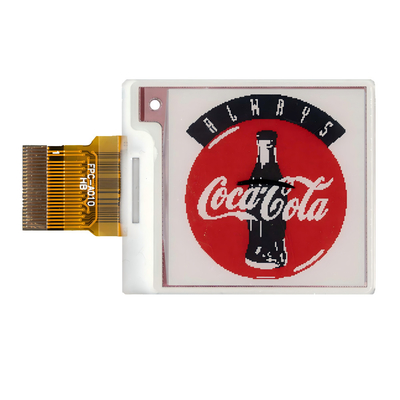

Obraz produktu
