Szczegóły Produktu:
|
| Produkt: | 2Wyświetlacz z e-papierem | Rozstrzygnięcie: | Rozdzielczość 296 x 128 kropek |
|---|---|---|---|
| Tryb wyświetlania: | AM EPD | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 36,7 (wys.) × 79,0 (pion.) × 1,2 (gł.) (mm) | Obszar aktywny: | 29,056 (wys.) × 66,896 (pion.) (mm) |
| Rozstaw pikseli: | 00,227 × 0,226 (mm) | Temperatura robocza: | 0°C do +50°C |
| Temperatura przechowywania.: | -25°C do +70°C | Kolor: | Czarny i biały |
| Kod PIN: | 24 szpilki | interfejs: | MCU |
| Prąd wejściowy: | 3,1 mA | Zgodność: | Zgodny z dyrektywą Rohs & Reach |
| Podkreślić: | 128*296 E-Ink E-Paper,20,9 cala E-Ink E-Paper |
||
** Pobierz arkusz danych **
SFEPD290QXBW-7236AN Specyfikacja.pdf
Standardowy wykaz produktów EPD.pdf

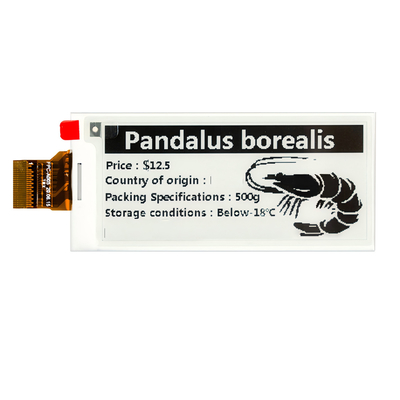

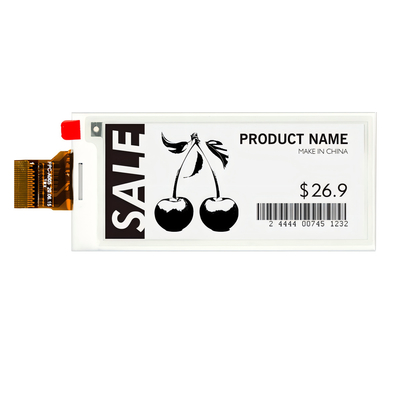

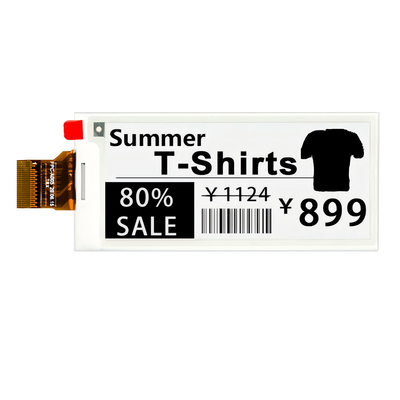

Z przyjemnością zaprezentujemy nasze najnowsze innowacje: 2,9 cala 128x296 kropek MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display (EPD) Panel.Zaprojektowane, by oferować niezrównaną jasność i wydajność, ten panel wyświetlaczy jest idealny do różnych zastosowań wymagających doskonałej czytelności i niskiego zużycia energii.
Wysoka rozdzielczość:Dzięki rozdzielczości 128x296 kropek panel EPD zapewnia ostre i jasne obrazy, co czyni go idealnym do wyświetlania tekstu, grafiki i skomplikowanych projektów.
Niskie zużycie energii:Technologia elektroforetyczna pozwala na wyjątkową efektywność energetyczną, co czyni ten wyświetlacz idealnym dla urządzeń z bateriami.znacząco wydłużając żywotność baterii.
Szeroki kąt widzenia:Dzięki technologii E-Ink, która naśladuje wygląd naturalnego papieru, możesz mieć stałą i jasną widoczność z różnych kątów.
Interfejs MCU:Panel ten, zaprojektowany z wygodnym interfejsem MCU, może być łatwo zintegrowany z istniejącymi systemami i projektami, ułatwiając szybki i prosty rozwój inżynierom i programistom.
Różnorodne zastosowania:Ten wyświetlacz nadaje się do szerokiego zakresu zastosowań, w tym do czytania e-maili, elektronicznych etykiet na półkach, inteligentnych urządzeń domowych, urządzeń noszonych i wielu innych.
2,9-calowy wyświetlacz e-papieru z atramentem elektrycznym jest idealny do:
Nasz wyświetlacz e-papierowy wyróżnia się na rynku zaangażowaniem w jakość, innowacyjność i zadowolenie użytkowników.
Odkryj przyszłość technologii wyświetlania z naszym 2,9 cali 128x296 kropek MCU Interface E-Ink E-Paper Active Matrix Electrophoretic Display Panel.wysokiej jakości rozwiązania wizualne dostosowane do nowoczesnych zastosowań. Aby uzyskać więcej informacji, próbki lub ceny, prosimy o kontakt!
Rysunek produktu
Definicja pin interfejsu
| Nie, nie, nie. | Nazwa | Wpływ/wyjście | Opis | Uwaga |
| 1 | NC | Nie łączyć z innymi pinami NC | Trzymaj się otwartej. | |
| 2 | NRD | O | N-kanałowe sterowanie napędem bramy MOSFET | |
| 3 | RESE | Ja... | Wprowadzenie czujnika prądu do pętli sterującej | |
| 4 | NC | NC | Nie łączyć z innymi pinami NC | Trzymaj się otwartej. |
| 5 | VSH2 | C | Pozytywne źródło napięcia napędowego ((czerwone) | |
|
6 |
TSCL |
O |
Ten pin jest interfejsem I2C do cyfrowego czujnika temperatury. W przypadku podłączenia do I2C slave wymagany jest zewnętrzny rezystor. W przypadku nieużywania: VSS |
|
|
7 |
TSDA |
Wpływ/wyjście |
Ten pin jest interfejsem I2C do cyfrowego czujnika temperatury. W przypadku podłączenia do I2C slave wymagany jest zewnętrzny rezystor. W przypadku nieużywania: VSS |
|
| 8 | BS1 | Ja... | Szpil interfejsu przycisku | |
| 9 | Zajęty | O | Wyjściowy pin w stanie zajętym | |
| 10 | RST# | Ja... | Zresetuj wejście sygnału. | |
| 11 | D/C# | Ja... | Dane/Pin sterowania | |
| 12 | CS# | Ja... | Chip wybierz pin wejściowy | |
| 13 | SCL | Ja... | Serial Clock Pin (SPI) | |
| 14 | SDA | Wpływ/wyjście | Pin seryjnych danych (SPI) | |
| 15 | VDDIO | P | Zasilanie dla interfejsu logicznych pinów Powinien być podłączony do VCI | |
| 16 | VCI | P | Zapewnienie zasilania dla chipa | |
| 17 | WSS | P | Powierzchnia | |
|
18 |
VDD |
C |
Podstawowy logiczny pin zasilania VDD może być regulowany wewnętrznie z VCI. Kondensator powinien być podłączony między VDD i VSS | |
| 19 | VPP | P | W celu testowania | |
| 20 | VSH1 | C | Pozytywne napięcie napędowe źródła | |
| 21 | VGH | C | Włókno zasilania dla napięcia napędowego pozytywnej bramy i VSH1 | |
| 22 | VSL | C | Ujemne napięcie napędowe źródła | |
| 23 | VGL | C | Włókno zasilania dla napięcia napędowego bramy ujemnej VCOM i VSL | |
| 24 | VCOM | C | napięcie napędowe VCOM |
Maksymalna wartość bezwzględna
| Parametry | Symbol | Ocena | Jednostka |
| Napięcie zasilania logicznego | VCI | -0,5 do +6.0 | V |
| Logiczne napięcie wejściowe | Numer pojazdu | -0,5 do VCI +0.5 | V |
| Logiczne napięcie wyjściowe | VOUT | -0,5 do VCI +0.5 | V |
| Zakres temperatury pracy | TOPR | 0 do +50 | oC |
| Zakres temperatury przechowywania | TSTG | -25 do +70 | oC |
| Optymalna temperatura przechowywania | TSTGo | 23±2 | oC |
| Optymalna wilgotność w magazynie | HSTGo | 55±10 | % RH |
Charakterystyka panelu DC
| Parametry | Symbol | Warunki | Zastosowanie | Min. | Typowy. | Maksymalnie | Jednostki |
| Powierzchnia pojedyncza | WSS | - | - | 0 | - | V | |
| Napięcie zasilania logicznego | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| Napięcie logiczne rdzenia | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Wysokie napięcie wejściowe | HIV | - | - | 0.8 VCI | - | - | V |
| Niskie napięcie wejściowe | VIL | - | - | - | - | 0.2 VCI | V |
| Wysokie napięcie wyjściowe | VOH | IOH = -100 uA | - | 0.9 VCI | - | - | V |
| Niskie napięcie wyjściowe | VOL | IOL = 100 uA | - | - | - | 0.1 VCI | V |
| Typowa moc | PTYP | VCI = 3,0V | - | - | 9 | - | mW |
| Tryb głębokiego snu | PSTPY | VCI = 3,0V | - | - | 0.003 | - | mW |
| Typowy prąd roboczy | Iopr_VCI | VCI = 3,0V | - | - | 3.0 | - | mA |
| Czas aktualizacji obrazu | - | 25 oC | - | - | 3 | - | sek. |
|
Prąd w trybie uśpienia |
Islp_VCI |
Prąd stały/prąd stały wyłączony Bez zegara. Brak obciążenia wejściowego Zatrzymanie danych RAM |
- |
- |
20 |
uA |
|
|
Prąd w trybie głębokiego snu |
Idslp_VCI |
Prąd stały/prąd stały wyłączony Bez zegara. Brak obciążenia wejściowego Dane RAM nie są przechowywane |
- |
- |
1 |
5 |
uA |
Specyfikacje optyczne
| Symbol | Parametry | Warunki | Min. | Typowy. | Maksymalnie | Jednostki |
| R | Odblaskowość białego | Biały | 30 | 35 | - | % |
| CR | Wskaźnik kontrastu | W pomieszczeniach | 8:1 | - | ||
| GN | Poziom 2Szary | - | DS+(WS-DS) *n(m-1) | |||
| T aktualizacja | Czas aktualizacji obrazu | przy 25 °C | 3 | - | sek. | |
| Życie | Topr | 1000000 razy lub 5 lat |
Produkt IMagia
Skontaktuj się z nami
Nie przegap okazji, aby podnieść swój produkt z w magazynie MCU 2.9 Inch E-Ink E-Paper Display.
Skontaktuj się z nami, aby dowiedzieć się więcej i złożyć zamówienie!
