Szczegóły Produktu:
|
| Produkt: | Wyświetlacz OLED o przekątnej 2,42 cala (2,4 cala). | Rozstrzygnięcie: | 128x64 punktów |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 71,0 (dł.) x 43,5 (szer.) x 6,0 (gł.) (mm) | Obszar aktywny: | 55,01 (dł.) x 27,5 (szer.) (mm) |
| Rozstaw pikseli: | 0,43 x 0,43 (mm) | Metoda jazdy: | 1/64 Cykl pracy |
| Temperatura robocza: | -40°C do +70°C | Kod PIN: | 7 kołków nagłówka |
| interfejs: | Interfejs SPI | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 2.42-calowy ekran OLED,Wyświetlacz OLED 128X64,7-pin SPI OLED |
||
Przedstawiamy moduł SFOMS242YZ7-12864WBYG-01 OLED od SAEF Technology, zaawansowany 2,42-calowy 128x64 Dot Matrix Graphic Display.42 cali diagonalnie i wymiary ogólne 71.0 x 43,5 mm, ten moduł wyświetlacza jest zaprojektowany dla wysokiej wydajności i wszechstronności.
Wysoki współczynnik kontrastu: ten moduł OLED oferuje imponujący współczynnik kontrastu 20,000:1, zapewniając oszałamiającą jasność wizualną i żywą reprezentację kolorów dla aplikacji.
Wielokrotne opcje interfejsu: moduł obsługuje różne interfejsy komunikacyjne, w tym SPI i I2C (IIC),umożliwiając łatwą integrację z szeroką gamą mikrokontrolerów i platform rozwojowych.
Szeroki zakres napięcia: napięcie zasilania logicznego działa w zakresie od 1,65 V do 3,3 V, z typową wartością 2,8 V, dostosowując się do różnorodnych wymagań projektu.
Dostosowalny panel dotykowy: chociaż ten ekran OLED nie jest wyposażony w wbudowany ekran dotykowy, dostępna jest dostosowalna opcja panelu dotykowego,umożliwiając zwiększoną interaktywność w oparciu o Państwa konkretne potrzeby.
Moduł wyświetlacza OLED SFOMS242YZ7-12864WBYG-01 jest idealny do różnych zastosowań, w tym:
Uaktualnij swoje projekty z SFOMS242YZ7-12864WBYG-01 2,42-calowy OLED Display Module,wyprodukowane z materiałów objętych pozycją 8528 [1].
Zamów swoje już dziś dla płynnej integracji i doskonałej jakości wyświetlacza!
Wymiary mechaniczne
Definicja pin interfejsu
| Numer PIN | SYMBOL | Opis |
| 1 | GND | Powierzchnia obwodów logicznych |
| 2 | VDD | Zasilanie logiki |
| 3 | SCK | Wprowadzenie zegara seryjnego. |
| 4 | SDA | Wprowadzenie danych seryjnych. |
| 5 | RST | Ten pin jest wejściem sygnału resetowego. Kiedy pin jest niski, inicjalizacja chipa jest wykonywana. |
|
6 |
D.C. |
Gdy przyciągniemy go wysoko i wybierzemy tryb interfejsu seryjnego, dane w SDIN Kiedy zostanie wyciągnięty, dane w SDIN zostaną przeniesione do rejestru poleceń. |
| 7 | CS | Wybierz chip. Chip jest wybierany, gdy CS0 = ?? L??. |
Maksymalne ratingi bezwzględne
|
Parametry |
Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilające dla logiki | VDD | - 0.3 | 4 | V |
| Napięcie zasilania do wyświetlania | Wpływ | 8 | 17 | V |
| Temperatura pracy | TOP | -40 | 70 | C |
| Temperatura przechowywania | TSTG | -40 | 85 | C |
| Czas trwania (220 cd/m2) | 13,000 | - | godzina | |
| Czas trwania (200 cd/m2) | 15,000 | - | godzina | |
|
Czas trwania (180 cd/m2) |
16,000 | - | godzina |
Charakterystyka prądu stałego
|
|
Symbol | Warunki | Min. | Rodzaj | Maksymalnie |
Jednostka |
| Napięcie zasilające dla logiki | VDD | 1.65 | 2.8 | 3.3 | V | |
| Napięcie zasilania do wyświetlania | Wpływ | 11.5 | 12 | 12.5 | V | |
| Wpływ na wysokim poziomie | HIV | 0.8×VDD | - | - | V | |
| Wpływ niskiego poziomu | VIL | - | - | 0.2×VDD | V | |
| Wydajność wysokiego poziomu | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Wydajność niskiego poziomu | VOL | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
Prąd zasilający VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, nie Panel przymocowany, Wyświetlacz włączony, wszystko włączone, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
Prąd zasilający VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, bez paneli załączone, Wyświetlacz włączony, wszystko włączone |
ICC |
- |
450 |
580 |
μA |
|
|
Produkcja segmentu Prąd, VDD = 2,8 V, VCC = 12V, IREF=10 uA, Wyświetlacz ON. |
ISEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast = AFh | - | 215 | - | |||
| Kontrast = 7Fh | - | 155 | - | |||
| Kontrast=3Fh | - | 78 | - | |||
| Kontrast = 0Fh | 20 | - | ||||
|
Prąd w trybie uśpienia dla VDD |
IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Wyłączony ekran, nie. Panel przymocowany |
- |
- |
10 |
μA |
|
Prąd w trybie uśpienia dla VCC |
ICC, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Wyłączony ekran, nie. Panel przymocowany |
- |
- |
10 |
μA |
Specyfikacje elektryczne
|
Charakterystyka |
Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Zużycie prądu w trybie normalnym | Wszystkie piksele | - | 17 | 25 | mA | |
| Zużycie prądu w trybie czuwania | W trybie gotowości 10% pikseli włączone | - | 0.5 | 1.5 | mA | |
| Zużycie energii w trybie normalnym | Wszystkie piksele | - | 71.5 | 97.5 | mW | |
| Zużycie energii w trybie czuwania | W trybie gotowości 10% pikseli włączone | - | 6.5 | 19.5 | mW | |
| Jasność | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (biały) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Kontrast pomieszczeń ciemnych | CR | - | 2000:1 | - | - | |
|
Kąt widzenia
|
- | 160 | - | - | stopień |

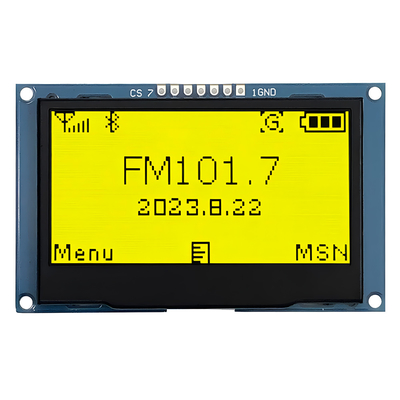

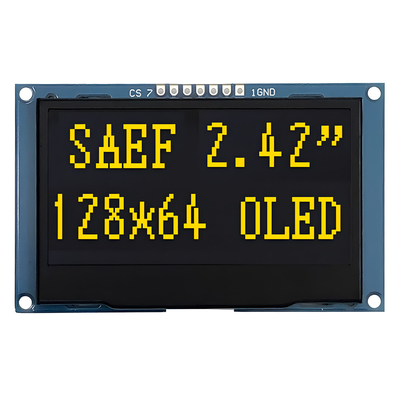

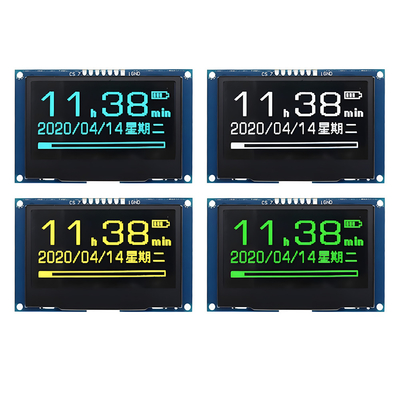

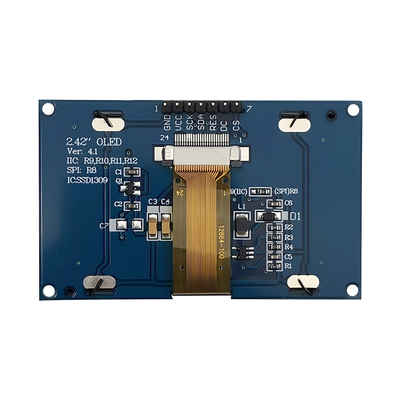

Obraz produktu
