Szczegóły Produktu:
|
| Produkt: | 1,54-calowy ekran graficzny OLED | Rozstrzygnięcie: | 128x64 punktów |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | interfejs: | 4-przewodowy interfejs SPI |
| Optyka: | Wszystkie kąty widzenia | Wym. konturu: | 420,04 x 37,0 x 3,1 (mm) |
| Obszar aktywny: | 350,05 x 17,51 (mm) | Rozstaw pikseli: | 00,254 x 0,254 (mm) |
| Metoda jazdy: | 1/64 Cykl pracy | Temperatura robocza: | -40°C do +70°C |
| Temperatura przechowywania.: | -40°C do +85°C | Napięcie zasilania: | 2,8 V |
| Kod PIN: | 7 kołków nagłówka | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1Moduł wyświetlacza OLED o pojemności 54 cali,Moduł wyświetlacza OLED 128x64,Moduł wyświetlacza OLED o wysokim kontraste |
||
Wymiary mechaniczne
Definicja pin interfejsu
| Numer PIN | SYMBOL | Opis |
| 1 | GND | Powierzchnia obwodów logicznych |
| 2 | VDD | Zasilanie logiki |
| 3 | SCK | Wprowadzenie zegara seryjnego. |
| 4 | SDA | Wprowadzenie danych seryjnych. |
| 5 | RST | Ten szpil jest resetowany w wejściu sygnału. Gdy szpil jest niski, inicjalizacja chipa jest wykonywana. |
|
6 |
D.C. |
Ten szpil to szpil kontrolny danych/komendy. Gdy szpil jest wyciągnięty wysoko i wybrany jest tryb interfejsu seryjnego, dane w SDIN Po wyciągnięciu danych SDIN zostaną przekazane do rejestru poleceń. |
| 7 | CS | Chip Select.Chip jest wybrany, gdy CS0="L". |
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilające dla logiki | VDD | - 0.3 | 4 | V |
| Napięcie zasilania do wyświetlania | Wpływ | 8 | 17 | V |
| Temperatura pracy | TOP | -40 | 70 | C |
| Temperatura przechowywania | TSTG | -40 | 85 | C |
| Czas trwania (220 cd/m2) | 13,000 | - | godzina | |
| Czas trwania (200 cd/m2) | 15,000 | - | godzina | |
| Czas trwania (180 cd/m2) | 16,000 | - | godzina |
Charakterystyka prądu stałego
| Charakterystyka | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilające dla logiki | VDD | 1.65 | 2.8 | 3.3 | V | |
| Napięcie zasilania do wyświetlania | Wpływ | 11.5 | 12 | 12.5 | V | |
| Wpływ na wysokim poziomie | HIV | 0.8×VDD | - | - | V | |
| Wpływ niskiego poziomu | VIL | - | - | 0.2×VDD | V | |
| Wydajność wysokiego poziomu | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDD | - | - | V |
| Wydajność niskiego poziomu | VOL | IOUT = 100μA, 3,3MHz | - | - | 0.1×VDD | V |
|
Prąd zasilający VDD VDD = 2,8 V, VCC = 12, IREF = 10 uA, nie Panel przymocowany, Wyświetlacz włączony, wszystko włączone, |
IDD | Kontrast = FFh | - | 90 | 110 | μA |
|
Prąd zasilający VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, bez paneli załączone, Wyświetlacz włączony, wszystko włączone |
ICC | - | 450 | 580 | μA | |
|
Produkcja segmentu Prąd, VDD = 2,8 V, VCC = 12V, IREF=10 uA, Wyświetlacz ON. |
ISEG | Kontrast=FFh | 280 | 310 | 340 | μA |
| Kontrast = AFh | - | 215 | - | |||
| Kontrast = 7Fh | - | 155 | - | |||
| Kontrast=3Fh | - | 78 | - | |||
| Kontrast = 0Fh | 20 | - | ||||
| Prąd w trybie uśpienia dla VDD | IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Wyłączony ekran, nie. Panel przymocowany |
- | - | 10 | μA |
| Prąd w trybie uśpienia dla VCC | ICC, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Wyłączony ekran, nie. Panel przymocowany |
- | - | 10 | μA |

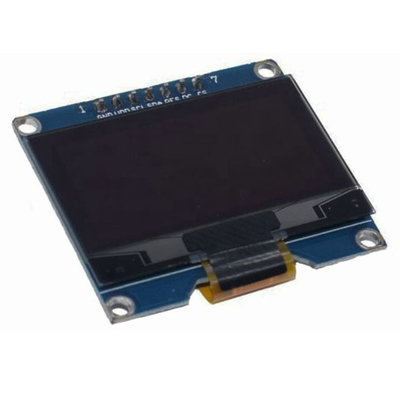

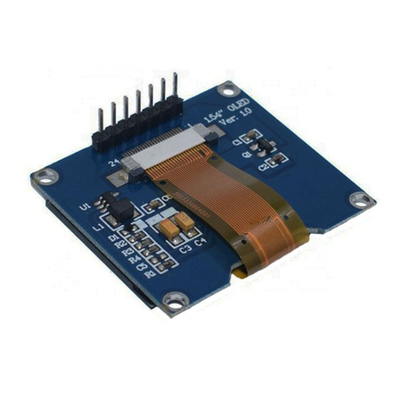

Obraz produktu
