Szczegóły Produktu:
|
| Produkt: | Wyświetlacz OLED 0,91 cala | Rozstrzygnięcie: | 128*32 pikseli |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | interfejs: | SPI |
| Kolor wyświetlacza: | Biały, żółty, niebieski opcjonalnie | Optyka: | Wszystkie kąty widzenia |
| Wym. konturu: | 30,00 (w) x 11,5 (h) x 1,3 (t) | Obszar aktywny: | 22,38 (W) x 5,58 (h) |
| Temperatura robocza: | -40°C do +80°C | Temperatura przechowywania.: | -40°C do +85°C |
| Kod PIN: | 14 szpilów | Pakiet układów scalonych: | Wpływ COG |
| Podłączenie modułu: | Typ ZIF | Obowiązek: | 1/32 |
| Zgodność: | Zgodny z REACH i RoHS | ||
| Podkreślić: | Wyświetlacz OLED 128X32,Wyświetlacz OLED z interfejsem SPI,Urządzenia IoT Wyświetlacz OLED |
||
O tym produkcie - Graficzny moduł OLED SFOS091JY-7269PAN
Uaktualnij swoje projekty IoT za pomocą naszego 0,91-calowego wyświetlacza OLED, z wysokiej rozdzielczości wyświetlaczem 128x32 pikseli i niskoenergetycznym interfejsem SPI.Ten kompaktowy i wydajny moduł wyświetlacza został zaprojektowany w celu zapewnienia, o żywej wizualności przy minimalnym zużyciu energii, co czyni go idealnym dla różnych zastosowań, w tym smartwatches, przenośnych urządzeń i inteligentnych systemów domowych.
Kluczowe cechy:
Specyfikacje techniczne:
Idealne zastosowania:
Ten 0,91-calowy wyświetlacz OLED jest idealny dla aplikacji wymagających równowagi wysokiej rozdzielczości, niskiego zużycia energii i dostosowalnych opcji wyświetlacza.o pojemności nieprzekraczającej 10 WModuł wyświetlacza oferuje wymaganą wydajność i niezawodność.
Dlaczego wybrać nasz moduł wyświetlacza OLED?
Popraw swój projekt:
Popraw swój wyświetlacz wizualny za pomocą naszego 0,91-calowego wyświetlacza OLED i doświadcz różnicy w jakości i wydajności.Zamów teraz i zrób pierwszy krok w kierunku poprawy swojego projektu dzięki niezawodnemu i wydajnemu rozwiązaniu wyświetlania.
Rysunek mechaniczny
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
|
Napięcie zasilania |
VDD | - 0.5 | 2.75 | V |
| Wpływ | - 0.5 | 21 | V | |
| VDDIO | - 0.5 | VCI | V | |
| VCI | - 0.3 | 4 | V | |
| Temperatura pracy | TOP | -40 | 85 | .C |
| Temperatura przechowywania | TSTG | -65 | 150 | .C |
| Czas trwania (140 cd/m2) | 33,000 | - | godzina |
Charakterystyka optyczna
|
Charakterystyka |
Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
|
Jasność (VCC dostarczane zewnętrznie) |
Lbr |
Uwaga 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (biały) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Kontrast pomieszczeń ciemnych | CR | - | 2000:1 | - | ||
| Kąt widzenia | 160 | - | - | stopień |
Charakterystyka prądu stałego
|
Charakterystyka |
Symbol | Warunki | Min. | Rodzaj | Maksymalnie |
Jednostka |
| Napięcie zasilania logicznego | VDD | 2.4 | 2.5 | 2.6 | V | |
| Napięcie zasilania do pracy | VCI | 2.4 | 2.8 | 3.5 | V | |
| Zasilanie pinów I/O | VDDIO | 1.65 | VCI | V | ||
|
Napięcie robocze dla OLED |
Wpływ |
Uwaga 5 |
11.5 |
12 |
12.5 |
V |
|
Wpływ na wysokim poziomie |
HIV |
IOUT = 100μA, 3,3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Wpływ niskiego poziomu | VIL | IOUT = 100μA, 3,3MHz | 0 | - | 0.2×VDDIO | V |
| Wydajność wysokiego poziomu | VOH | IOUT = 100μA, 3,3MHz | 0.9×VDDIO | - | VDDIO | V |
| Wydajność niskiego poziomu | VOL | IOUT = 100μA, 3,3MHz | 0 | - | 0.1×VDDIO | V |
| Prąd roboczy dla VCI | ICI | - | 95 | 120 | μA | |
| Prąd roboczy dla VCC | ICC |
|
- |
34.5 |
40 |
mA |
| Prąd w trybie uśpienia dla VDD | IDD, SLEEP | - | 1 | 10 | μA | |
| Prąd w trybie uśpienia dla VDDIO | Iddio, śpij. | 1 | 10 | |||
|
Prąd w trybie uśpienia dla VCI |
ICI, SLEEP | - | 2 | 50 |
μA |

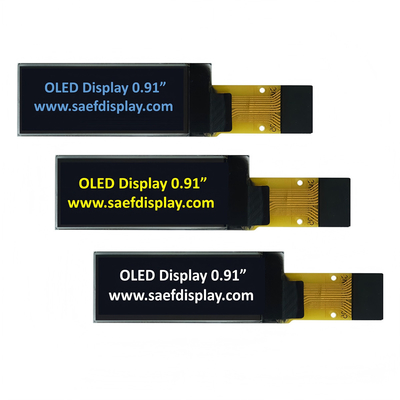

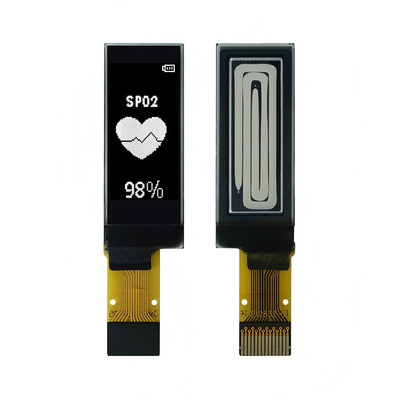

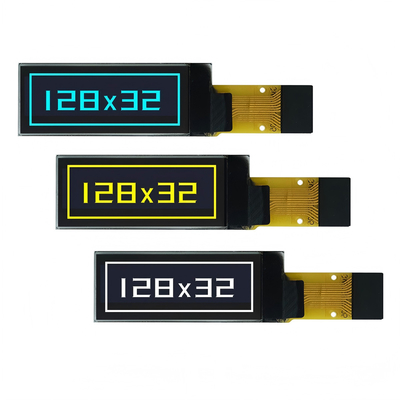

Obraz produktu
