Szczegóły Produktu:
|
| Numer modelu: | SFTO560SH-7316AN (na podstawie AT056TN52 V.3) | Rozmiar ekranu: | 5,6-calowy przekątna |
|---|---|---|---|
| Rozstrzygnięcie: | 640 × 480 pikseli (pasek RGB) | Jasność: | 250 cd/m² |
| Temperatura robocza: | -20°C do +70°C | technologii: | TN TFT, transmisyjny |
| interfejs: | 24-bitowy cyfrowy RGB | Podświetlenie: | 15 diod LED, 20 000-30 000 godzin życia |
| Zasilanie: | Podwójne napięcie | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | Moduł wyświetlacza TFT przemysłowy,Moduł wyświetlacza przemysłowego TFT LCD,Moduł wyświetlacza TFT LCD 640x480 |
||
Wyświetlacz TFT 5,6" klasy przemysłowej do trudnych warunków
Moduł TFT LCD SFTO560SH-7316AN zapewnia bezkompromisową wydajność w wymagających zastosowaniach przemysłowych. Zaprojektowany zgodnie ze specyfikacjami AT056TN52 V.3, ten 5,6-calowy wyświetlacz charakteryzuje się ostrością rozdzielczości 640×480 z powłoką antyrefleksyjną, zapewniając wyraźną widoczność w warunkach wysokiego oświetlenia otoczenia (jasność 250 cd/m², kontrast 500:1).
Zbudowany z myślą o niezawodności
Działa bezproblemowo w temperaturach od -20°C do +70°C z odpornością na wstrząsy mechaniczne 100G. Idealny do automatyzacji fabryk, urządzeń medycznych i systemów transportowych, gdzie stabilność ma kluczowe znaczenie. 24-bitowy interfejs RGB obsługuje 16,7 mln kolorów, a napęd dwunapięciowy eliminuje zakłócenia w środowiskach elektrycznie chaotycznych.
Kluczowe zalety dla inżynierów
✅ Wydłużona żywotność podświetlenia: 15 białych diod LED (30 000 godzin w temperaturze 25°C)
✅ Elastyczna integracja: Kontrola kierunku skanowania (piny L/R, U/D)
✅ Wytrzymała ochrona: Konstrukcja uszczelniona przed kurzem przechodzi testy wilgotności przez 240 godzin
✅ Uproszczona zgodność: Certyfikat ROHS/REACH, kompatybilność z lutowaniem bezołowiowym
Zastosowania
Przemysłowe panele HMI i panele sterowania
Przenośny sprzęt testowy
Urządzenia do monitorowania medycznego
Kioski zewnętrzne i systemy transportowe
Najważniejsze cechy techniczne
Rozstaw pikseli: 58,8×176,4μm
Czas reakcji: 25 ms (typ.)
Kąty widzenia: 70°(poziomo)/50°(pionowo)
Sekwencjonowanie zasilania: Zoptymalizowane taktowanie włączania/wyłączania
Gwarancja: 1 rok na wady funkcjonalne
Gotowość do zgodności
Spełnia dyrektywy UE ROHS 2011/65/UE, REACH 1907/2006/WE i EMC, zapewniając bezproblemową integrację z globalnym sprzętem przemysłowym.
Zamawianie i wsparcie
Skontaktuj się z naszą centralą w Shenzhen, aby uzyskać informacje o cenach hurtowych, niestandardowych opcjach FPC i dokumentacji technicznej. Wszystkie moduły zawierają opakowania bezpieczne dla elektrostatyki i karty katalogowe zgodne z IEC.
Żądanie dostosowania
Skontaktuj się z sales2@saef.com.cn w celu uzyskania wersji uszczelnionych IP65, opcji dotykowych pojemnościowych lub niestandardowych projektów ramek.
Specyfikacje
| Cechy | Szczegóły |
| Rozmiar wyświetlacza (przekątna) | 5,6” |
| Typ LCD | TN TFT |
| Tryb wyświetlania | Transmisyjny / Normalnie biały |
| Rozdzielczość | 640 RGB x 480 |
| Kierunek widzenia | 12 O’CLOCK |
| Kierunek inwersji skali szarości | 6 O’CLOCK |
| Zarys modułu | 126,5 (wys.) x 100 (szer.) x 5,7 (gr.) (Uwaga 1) |
| Obszar aktywny | 112,896 (wys.) x 84,672 (szer.) |
| Rozmiar piksela | 58,8*3 x 176,4 |
| Układ pikseli | RGB |
| Obróbka powierzchni polaryzatora | Antyrefleksyjna |
| Układ sterownika | ILI6192A-01&ILI5481A |
| Kolory wyświetlacza | 16,7 mln |
| Interfejs | 24-bitowy interfejs RGB |
| Z panelem dotykowym lub bez | Bez |
| Temperatura pracy | -20～70 |
| Temperatura przechowywania | -30～80 |
| Waga | 100 |
Charakterystyka optyczna
| Element | Symbol | Warunek | Specyfikacja | Jednostka | |||
| Min. | Typ. | Maks. | |||||
|
Jasność włączenia TFT (If = 20mA/LED) |
Lv |
Normalnie kąt widzenia θX = φY =0º |
200 |
250 |
- |
cd/m² |
|
| Współczynnik kontrastu (patrz 6.3) | CR | 600 | 1000 | - | |||
|
Czas reakcji (Patrz 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
| Biały | XW | 0,25 | 0,30 | 0,35 | |||
| YW | 0,26 | 0,31 | 0,36 | ||||
|
Kąt widzenia (Patrz 6.4) |
Poziomo | θX+ |
Środek CR≥10 |
60 | 70 | - |
Stopnie |
| θX- | 60 | 70 | - | ||||
| Pionowo | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| Współczynnik NTSC (gama) | - | 51,2 | - | % | |||
Charakterystyka podświetlenia
| Element | Symbol | Warunek | Min. | Typ. | Maks. | Jednostka |
| Napięcie podświetlenia | VLED | Ta=25 ºC, IF=20mA/LED | - | 9,3 | - | V |
| Prąd podświetlenia | ILED | Ta=25 ºC, VF=3,1V/LED | - | 100 | - | mA |
| Rozpraszanie mocy | PD | - | 930 | - | mW | |
| Jednolitość | Średnia | 75 | 80 | - | % | |
| Żywotność diod LED (25℃) | - | 20000 | 30000 | - | godz. | |
| Metoda napędu | Stały prąd | |||||
| Konfiguracja LED | 15 białych diod LED (3 diody LED w jednym szeregu i 5 grup równolegle) | |||||
Wymiary zewnętrzne
Definicja pinów interfejsu
| Nr pinu | Symbol | I/O | Funkcja |
| 1 | VLED+ | P | Zasilanie anody podświetlenia LED |
| 2 | VLED+ | P | Zasilanie anody podświetlenia LED |
| 3 | VLED- | P | Zasilanie katody podświetlenia LED |
| 4 | VLED- | P | Zasilanie katody podświetlenia LED |
| 5 | GND | P | Masa zasilania |
| 6 | VCOM | I | Wejście VCOM |
| 7 | VCC | P | Zasilanie obwodu cyfrowego |
| 8 | MODE | I | Sterowanie trybem DE lub HV |
| 9 | DE | I | Włączenie danych |
| 10 | VS | I | Wejście sygnału Vsync |
| 11 | HS | I | Wejście sygnału Hsync |
| 12 | B7 | I | Wejście danych niebieskich (MSB) |
| 13 | B6 | I | Wejście danych niebieskich |
| 14 | B5 | I | Wejście danych niebieskich |
| 15 | B4 | I | Wejście danych niebieskich |
| 16 | B3 | I | Wejście danych niebieskich |
| 17 | B2 | I | Wejście danych niebieskich |
| 18 | B1 | I | Wejście danych niebieskich |
| 19 | B0 | I | Wejście danych niebieskich (LSB) |
| 20 | G7 | I | Wejście danych zielonych (MSB) |
| 21 | G6 | I | Wejście danych zielonych |
| 22 | G5 | I | Wejście danych zielonych |
| 23 | G4 | I | Wejście danych zielonych |
| 24 | G3 | I | Wejście danych zielonych |
| 25 | G2 | I | Wejście danych zielonych |
| 26 | G1 | I | Wejście danych zielonych |
| 27 | G0 | I | Wejście danych zielonych (LSB) |
| 28 | R7 | I | Wejście danych czerwonych (MSB) |
| 29 | R6 | I | Wejście danych czerwonych |
| 30 | R5 | I | Wejście danych czerwonych |
| 31 | R4 | I | Wejście danych czerwonych |
| 32 | R3 | I | Wejście danych czerwonych |
| 33 | R2 | I | Wejście danych czerwonych |
| 34 | R1 | I | Wejście danych czerwonych |
| 35 | R0 | I | Wejście danych czerwonych (LSB) |
| 36 | GND | P | Masa zasilania |
| 37 | DCLK | I | Zegar próbkowania |
| 38 | GND | P | Masa zasilania |
| 39 | L/R | I | Wybierz kierunek skanowania od lewej do prawej |
| 40 | U/D | I | Wybierz kierunek skanowania w górę lub w dół |
| 41 | VGH | I | Dodatnie zasilanie sterownika skanowania |
| 42 | VGL | I | Ujemne zasilanie sterownika skanowania |
| 43 | AVDD | P | Zasilanie obwodu analogowego |
| 44 | RESET | I | Reset |
| 45 | POL | O | Wybór polaryzacji dla sygnału sterującego inwersją linii |
| 46 | VCOM | I | Wejście VCOM |
| 47 | NC | - | Brak złącza |
| 48 | NC | - | Brak złącza |
| 49 | NC | - | Brak złącza |
| 50 | NC | - | Brak złącza |

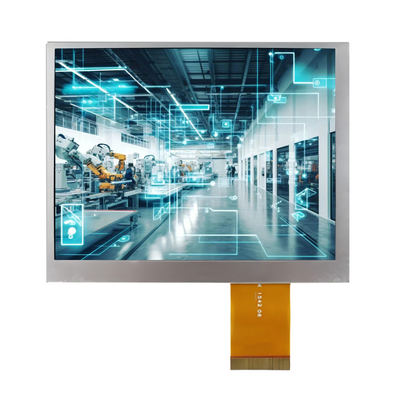

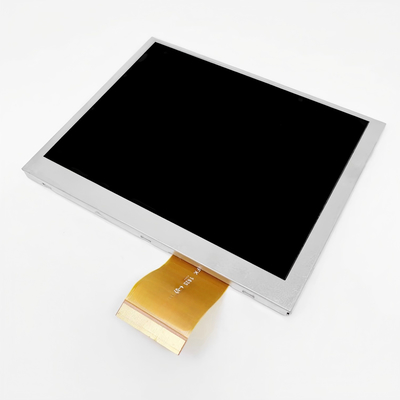

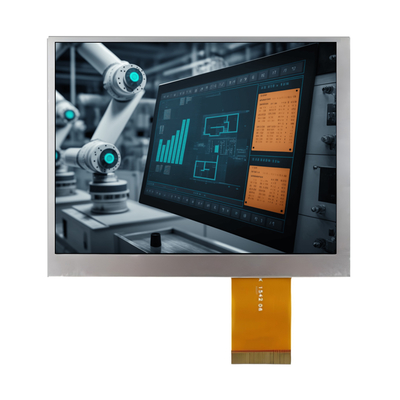

Obraz produktu
