Szczegóły Produktu:
|
| Model Number: | SFHD2150A01PT-H20%2 | Screen Size: | 21.5-inch Diagonal |
|---|---|---|---|
| Resolution: | 1920×1080 Pixels (RGB Stripe) | Brightness: | 1000 cd/m² |
| Storage Temp.: | -10°C to +60°C | Operating Temp.: | -20°C to +60°C |
| Contrast Ratio: | 1000:1 (Typ.) | Interface: | LVDS |
| Power Supply: | 5V DC ±10% | Power Consumption: | 37.22W (Typ.) |
| Surface Treatment: | AG/AF Coatings | Touch Technology: | PCAP(CTP) Optional |
| Cover Glass: | Gorrila Glass | Touch Points: | 10-Point Multi-Touch |
| Touch Interface: | USB | IC Options: | ILITEK |
| Customization: | Silk Printing, Logo | Compliance: | REACH & RoHS Compliant |
| Podkreślić: | Moduł TFT LCD zgodny z RoHS,21,5-calowy przemysłowy wyświetlacz TFT LCD |
||
SFHD2150A01PT-H20%2 Moduł wyświetlacza LCD TFT 21,5 cala klasy przemysłowej
Ulepsz swoje urządzenia przemysłowe dzięki wysokowydajnemu wyświetlaczowi dotykowemu Saef Technology, zaprojektowanemu z myślą o niezawodności w wymagających środowiskach.
Kluczowe cechy:
✅ Pełna rozdzielczość HD
Rozdzielczość 1920×1080 z kontrastem 1000:1 (typ), technologia panelu VA i powierzchnia antyrefleksyjna 3H zapewniająca wyraźny obraz w jasnym oświetleniu.
✅ Wytrzymały pojemnościowy dotyk projekcyjny
Obsługa 10-punktowego multi-touch przez interfejs USB. Kompatybilny z systemami Android/Win7/Win10. Hartowane szkło 6H wytrzymuje ścieranie przemysłowe.
✅ Rozszerzony zakres temperatur
Działa bez zarzutu w temperaturach od -10°C do +60°C (przechowywanie: -20°C~60°C). Idealny do automatyzacji fabryk, urządzeń medycznych i kiosków zewnętrznych.
✅ Trwałość klasy przemysłowej
Dwukanałowy interfejs LVDS dla stabilnej transmisji sygnału
Szybki czas reakcji 14 ms
Wysoka jasność 700 cd/m² (typ)
Obsługa montażu VESA
✅ 2-letnia gwarancja
Objęty rozszerzoną gwarancją Saef (Model: SFHD2150A01PT-H20%2) dla bezproblemowego wdrożenia.
Specyfikacje techniczne:
Obszar aktywny: 476,064 × 267,786 mm
Interfejs: LVDS (złącze 30-pinowe) + USB (dotyk)
Zasilanie: 5V DC ±10% | Zużycie: ≤6W (typ)
Częstotliwość raportowania dotyku: ≥100Hz
Konstrukcja: Metalowa rama z uszczelnieniem przednim IP65 (opcjonalnie)
Zastosowania:
Panele HMI | Maszyny CNC | Sprzęt testujący i pomiarowy | Systemy transportowe | Kioski samoobsługowe
Kod zamówienia: SFHD2150A01PT-H20%2
Zgodność: CE/FCC RoHS (na żądanie)
Specyfikacje
| ELEMENTY | Jednostka | Specyfikacja |
| Przekątna ekranu | mm | 546,86 (21,5”) |
| Obszar aktywny | mm | 476,064(H) x 267,786(V) |
| Piksele H x V | - | 1920(x3) x 1080 |
| Rozstaw pikseli | um | 247,95 (na jedną triadę) x247,95 |
| Układ pikseli | - | R.G.B. Pionowy pasek |
| Tryb wyświetlania | - | Tryb VA, normalnie czarny |
| Czas reakcji | Msec | 14 ms (typ., włącz/wyłącz) |
| Waga | Gramy | TBD |
| Interfejs elektryczny | - | Dwukanałowy LVDS, 8 bitów wejścia danych RGB |
| Obsługa kolorów | - | 16,7 mln kolorów |
| Obróbka powierzchni | - | Antyrefleksyjna, 3H |
| Temperatura pracy | ℃ | -10 do +60 |
| Temperatura przechowywania | ℃ | -20 do +60 |
Definicja pinów interfejsu
| Nr pinu | Symbol | Opis |
| 1 | RxO0- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 2 | RxO0+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 3 | RxO1- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 4 | RxO1+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 5 | RxO2- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 6 | RxO2+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 7 | GND | Masa |
| 8 | RxOCLK- | Ujemne wejście zegara różnicowego LVDS (zegar nieparzysty) |
| 9 | RxOCLK+ | Dodatnie wejście zegara różnicowego LVDS (zegar nieparzysty) |
| 10 | RxO3- | Ujemne wejście danych różnicowych LVDS (dane nieparzyste) |
| 11 | RxO3+ | Dodatnie wejście danych różnicowych LVDS (dane nieparzyste) |
| 12 | RxE0- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 13 | RxE0+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 14 | GND | Masa |
| 15 | RxE1- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 16 | RxE1+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 17 | GND | Masa |
| 18 | RxE2- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 19 | RxE2+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 20 | RxECLK- | Dodatnie wejście zegara różnicowego LVDS (zegar parzysty) |
| 21 | RxECLK+ | Dodatnie wejście zegara różnicowego LVDS (zegar parzysty) |
| 22 | RxE3- | Ujemne wejście danych różnicowych LVDS (dane parzyste) |
| 23 | RxE3+ | Dodatnie wejście danych różnicowych LVDS (dane parzyste) |
| 24 | GND | Masa |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Brak połączenia |
| 28 | VDD | Napięcie wejściowe zasilania |
| 29 | VDD | Napięcie wejściowe zasilania |
| 30 | VDD | Napięcie wejściowe zasilania |
Charakterystyka optyczna
| Parametr | Warunki | Min. | Typ. | Maks. | Jednostka | |
|
Kąt widzenia (CR>10) |
Poziomy | θL | 85 | 89 | - |
stopień |
| θ R | 85 | 89 | - | |||
| Pionowy | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Współczynnik kontrastu | Środek | 700 | 1000 | - | - | |
| Czas reakcji | Tr+Td | - | 14 | 20 | ms | |
|
Kolor CF Chromatyczność (CIE1931) |
Czerwony x |
Typ. -0,03 |
0 |
Typ. +0,03 |
0 | |
| Czerwony y | - | - | ||||
| Zielony x | - | - | ||||
| Zielony y | - | - | ||||
| Niebieski x | - | - | ||||
| Niebieski y | - | - | ||||
| Biały x | 0,323 | - | ||||
| Biały y | 0,379 | - | ||||
| Jasność środka bieli | YLI | 800 | 1000 | cd/m | ||
| Przesłuch | Ct | 2,0 | % | |||
Pojemnościowy panel dotykowy
| Element | Specyfikacje | Jednostka |
| Typ | Projekcyjny panel dotykowy | |
| Rozmiar | 21,5 | Cale |
| Struktura | G+G | |
| Całkowita grubość | 3,95±0,3 | mm |
| Zarys osłony obiektywu | 525*324±0,3 | mm |
| Zarys czujnika ITO | 493,64*286,11±0,5 | mm |
| Obszar widzenia | 477,2*268,8±0,3 | mm |
| Obszar aktywny | 480,64*272,11±0,3 | mm |
| Interfejs | USB | |
| Liczba punktów dotyku | 10 (z płytką PCB sterowania ILI2510-PCIL22) | |
| Napięcie wejściowe | 5V (z płytką PCB sterowania ILI2510-PCIL22) | |
| Czas reakcji | 10 | ms |
| Częstotliwość raportowania | ≥100 | HZ |
| Wartość wytrzymałości na nacisk | <10g | |
| Wejście | Pismo ręczne lub pióro pojemnościowe | |
| Przepuszczalność | ≥85% | |
| Twardość powierzchni | ≥6H | |
|
Zastosowanie |
Specyfikacja dotyczy przezroczystych i ręcznych paneli dotykowych pojemnościowych |

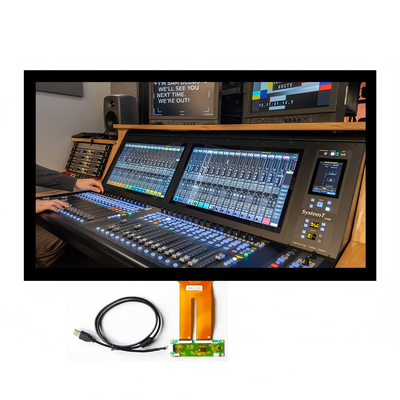

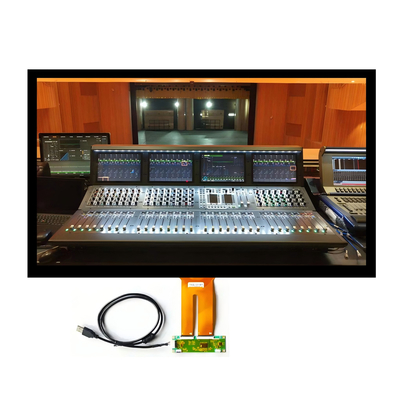

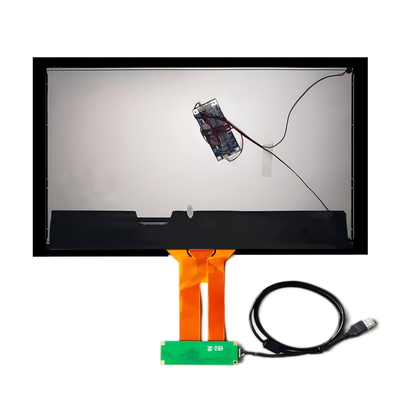

Obraz produktu
![]()
![]()
