Chiny Przemysłowy wyświetlacz TFT 13,3-calowy, 13,3-calowy FHD rozdzielczość Przemysłowy pojemnościowy monitor LCD dotykowy

Chiny Przemysłowy wyświetlacz TFT 13,3-calowy, 13,3-calowy rozdzielczość FHD Przemysłowy pojemnościowy monitor LCD dotykowy Opis produktu

Wyświetlacz SFTO1330JD-7057A-CT TFT LCD to 13,3-calowy moduł TFT LCD o aktywnej matrycy kolorowej wykorzystujący amorficzne krzemowe TFT (Thin Film Transistors) jako aktywne urządzenia przełącznikowe.SFTO1330JD-7057A-CT TFT moduł wyświetlacza LCD ma 130,3 cala diagonalnie zmierzony obszar aktywny z rozdzielczością Full-HD (1920 pozioma przez 1080 pixelów pionowych).Moduł ten może wyświetlać 16.7M ((zaokrąglone) ((6bit+2FRC) kolory i gamę kolorów 72%.

Wyświetlacz SFTO1330JD-7057A-CT TFT LCD pokazuje grafiki i teksty na panelu 1920×3×1080 z 16,7M kolorów za pomocą interfejsu eDP (Embedded Display Port) Ver1.2 i dostarcza +3.napięcie zasilania 3VDC dla napędu paneli TFT-LCDW tym panelu wyświetlania SFTO1330JD-7057A-CT TFT LCD, filtry kolorowe dla doskonałej wydajności kolorystycznej są wbudowane w celu uzyskania jaśniejszych i jaśniejszych obrazów,umożliwiając optymalne wykorzystanie tego wyświetlacza w aplikacjach multimedialnychOptymalne widoki we wszystkich kierunkach.Bez sterownika LED z oświetleniem wstecznym.Specyfikacja prędkości transferu EDP: 2.7Gbps/2 pas 8bit.

* Rodzaj rezerwy
* interfejs eDP
* Szybka reakcja
* 6-bitowa głębokość barwy (Hi-FRC), wyświetlacz 16,7M kolorów
* Wbudowane światło tylne typu krawędzi (LED)
* Kompatybilny z RGB98% i NTSC72%
* Wysoki współczynnik jasności i kontrastu, niskie odbicie i szeroki kąt widzenia
* Tylko DE (data enabled)
* Bez Rohs i Halogenów
* TEO 6.0, ES6.0 Zgodne
* Korekta gamma

Charakterystyka:

Chiny Przemysłowy wyświetlacz TFT 13,3 cali, 13,3 cali rozdzielczość FHD Przemysłowy pojemnościowy ekran LCD dotykowy rysunek produktu

Wyświetlanie definicji szpilki

1 NC Brak połączenia

2 H-GND Ground

3 LAN1_N Łącze sygnału uzupełniającego _Lane1

4 LAN1_P Prawdziwy łącze sygnału _Lane1

5 H-GND Ground

6 LAN0_N łącze sygnału uzupełniającego _Lane0

7 LAN0_P Prawdziwy łącze sygnału _Lane0

8 H-GND Powierzchnia dużych prędkości

9 AUXP True Signal Link _Auxiliary Channel

10 AUXN łącze sygnałowe uzupełniające _kanał pomocniczy

11 H-GND Ground

12 Zasilanie LCD_VCC, 3.3V (typowe)

13 Zasilanie LCD_VCC, 3.3V (typowe)

14 BIST Panel autotest włączony

15 H-GND Ground

16 H-GND Ground

17 HPD HPD ((Hot Plug Detect) Pin sygnału

18 BL_GND Powierzchnia dużych prędkości

19 BL_GND Powierzchnia dużych prędkości

20 BL_GND Powierzchnia dużych prędkości

21 BL_GND Powierzchnia dużych prędkości

22 BL_EN Światło tylne włączone/wyłączone

23 BL_PWM Światło tylne

24 NC Brak połączenia

25 NC Brak połączenia

26 Moc podświetlenia BL_PWR

27 Moc podświetlenia BL_PWR

28 Moc podświetlenia BL_PWR

29 Moc podświetlenia BL_PWR

30 NC Brak połączenia

PCAB USB Pin Definicja

1 VCC

2 USB-

3 USB+

4 GND

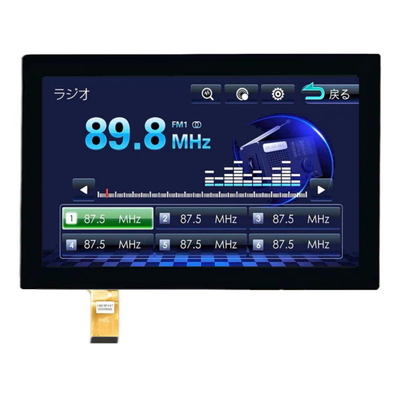

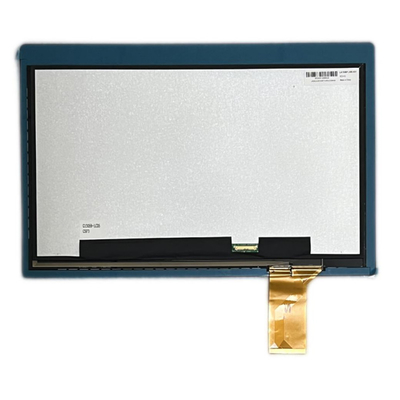

Chiny Przemysłowy wyświetlacz TFT 13,3 cali, 13,3 cali rozdzielczość FHD Przemysłowy pojemnościowy monitor LCD dotykowy Obraz produktu

Zakłady produkcyjne i certyfikaty

Przewidywany pojemność dotyku (PCAP)

Technologia dotykowa PCAP (Projected Capacitive Touch) zapewnia szybką i wrażliwą reakcję wraz z niezawodnością profesjonalną.

Technologia projekcji ekranu dotykowego pojemnościowego jest zaprojektowana do ścisłych zastosowań przemysłowych, medycznych i motoryzacyjnych.które jest zintegrowanym rozwiązaniem wbudowanym, które pomaga uprościć łańcuch dostaw i montaż.

Okładka szkłowa:

1kształt: specjalne rozmiary, kształty, obróbki krawędzi, otwory i wycięcia
2Kolor: drukowanie jedwabiu, logo
3Materiał szklany: szkło gorylskie, szkło hartowane, PMMA
4.Oprawy: lustro, AG, AR, AF

Czujnik:
1Materiał czujnika: szkło, film, film+film
2. FPC: Konstrukcja kształtu opcjonalna
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix itp.
4Interfejs: I2C, USB, RS232

Wprowadzenie ekranu dotykowego OCA Materiały do wiązania

Wraz z rozwojem technologii, coraz więcej naszych urządzeń elektronicznych, zwłaszcza rozwój ekranów dotykowych,są coraz wyższe i wyższe dla materiałów optycznych dla struktury łączenia optycznego, które muszą mieć bezbarwną przejrzystość, przepuszczalność światła większą niż 98%, dobrą wytrzymałość wiązania, mogą być utwardzane w temperaturze pokojowej lub średniej,i charakteryzują się małym kurczeniemKlej optyczny wykonany z różnych materiałów, takich jak silikon, żywica akrylowa, nienasycony poliester, poliuretany, żywica epoksydowa itp.

1Co to jest OCA?

OCA (Optically Clear Adhesive) to dwustronna taśma klejąca bez materiału macierzysty, otrzymana poprzez wytwarzanie kleju akrylowego optycznego w materiał bez podłoża,a następnie laminowanie warstwy folii uwalniającej na górnej i dolnej warstwie.

2Zalety OCA

Wysoka czystość, wysoka przepuszczalność światła, niska mgła; grubość warstwy klejącej jest jednorodna, a płaskość jest wysoka; wysoka przyczepność i wysoka wytrzymałość wiązania po laminowaniu; miękka do miękkiej,miękkie do twardych, twardy do twardy można zamontować, a odpowiedni materiał ma szerokie zastosowanie.

3Firma produkcyjna OCA.

3M i tesa są głównymi producentami, a zdolności produkcyjne 3M są przez długi czas obsługiwane głównie przez tradycyjnych producentów LCD i w zasadzie zajmują rynek najwyższej klasy;Mitsubishi i Nitto Denko z Japonii, Korea Południowa to LG Chem i SKC z Korei Południowej.

4Co to jest OCR?

OCR (Optical Clear Resin) jest rodzajem kleju optycznego, ponieważ klejnot jest w stanie ciekłym, jest również znany jako ciekły klejnot optyczny, klejnot optyczny wodny lub LOCA.klej jest bezbarwny i przejrzystyW dziedzinie laminowania optycznego, w porównaniu z tradycyjnymi taśmami OCA,OCR ma wyjątkowe zalety w dużym rozmiarze, zakrzywione powierzchnie, surowe środowiska i inne pola.

5Zalety OCR/LOCA

1) Duża możliwość zastosowania, jeden klej może odpowiadać różnym produktom laminacyjnym;

2) Klej ciekły ma silną płynność, nie jest wrażliwy na grubość atramentu i ma dobre wypełnianie luki;

3) nadaje się do laminowania dużych rozmiarów i nie ma ograniczeń w zakresie wielkości produktu laminowania;

4) nadaje się do laminowania powierzchni lub laminowania złożonych struktur;

5) Wysoka wydajność laminacji i dobre osiągi przetwarzania;

6) Połączenie chemiczne, połączenie jest mniej pod wpływem temperatury, a stabilność połączenia jest silna.

6Spółki produkcyjne OCR/LOCAsą: Wacker, Henkel, Momentive, DuPont;

SAEF Technology zobowiązuje się do dostarczania kompleksowych rozwiązań w zakresie materiałów funkcjonalnych dla przemysłu inteligentnego i dotykowego,i opracował produkty silikonowe OCR o wysokiej czułości do ekranów dotykowych, które są stosowane w procesie laminacji optycznej komponentów wyświetlaczy, takich jak szkło pokrywające, czujniki dotykowe i moduły LCD. Połączenie silikonowego OCR i szkła A/R doskonale rozwiązuje problem utraty światła w warstwie powietrza między ekranem dotykowym a panelem wyświetleniowym,który może zwiększyć kontrast o 400% w świetle słonecznym i poprawić widoczność ekranu dotykowego wewnątrz i na zewnątrz. silikonowy OCR dla paneli dotykowych o wysokiej czułości może być stosowany przez długi czas w zakresie -50-200°C,który zwiększa niezawodność wyświetlacza i tym samym przedłuża żywotność produktu wyświetlaczaW porównaniu z komponentami zamontowanymi w ramie silikonowy OCR/LOCA do wysoce wrażliwych ekranów dotykowych może również zmniejszyć wpływ wpływów zewnętrznych, poprawić odporność na uderzenia i wytrzymałość na gięcie.i zwiększyć niezawodność ekranów dotykowychPłynny silikon OCR umożliwia szeroki zakres grubości przyczepności produktu, lepiej wypełnia luki między atramentami i powłokami i umożliwia cieńsze wzory.
