Szczegóły Produktu:
|
Rozmiar ekranu: | 15,6-calowy przekątna | Typ wyświetlacza: | Moduł przemysłowy TFT LCD |
---|---|---|---|
Rozstrzygnięcie: | 1920 × 1080 pikseli (pasek RGB) | Temperatura przechowywania.: | -30°C do +80°C |
Temperatura robocza: | -35°C do +85°C | Jasność: | 500 cd/m² |
Współczynnik kontrastu: | 1200:1 (standardowo) | interfejs: | 8-bitowe wejście LVDS, złącze I-PEX |
Obsługa powierzchni: | Powłoki AG/AR/AF (wybierane) | Technologia dotykowa: | Pojemnościowy panel dotykowy |
szklana pokrywa: | Szkło goryla/szkło temperowane/PMMA | Punkty dotykowe: | 10-punktowy wielofunkcyjny |
interfejs dotykowy: | I²C/USB/RS232 (konfigurowalne) | Opcje IC: | Eeti, Ilitek, Cypress, Goodix |
Dostosowanie: | Druk jedwabny, logo, wycięcia | Zgodność: | Zgodny z REACH i RoHS |
Podkreślić: | Przemysłowy Wyświetlacz TFT FHD,Pojemnościowy Panel Dotykowy Przemysłowy Wyświetlacz TFT |
Przedstawiamy SFTO1560JD-7328BN A Professional-Grade 15.6 "FHD Industrial TFT Display dla wymagających środowisk
W sprawieSFTO1560JD-7328BNjest wysokiej jakościModuł przemysłowy TFT LCDZespół ten jest zaprojektowany z myślą o wytrzymałych zastosowaniach w środowiskach przemysłowych, medycznych, lotniczych i morskich.150,6-calowa diagonalna powierzchnia aktywnaa takżeRozdzielczość Full HD (1920 x 1080), ten wyświetlacz zapewnia wyjątkową jasność i niezawodność w ekstremalnych warunkach.
Kluczowe cechy:
Specyfikacje techniczne:
Zastosowanie:
Dlaczego wybrać SFTO1560JD-7328BN?
Idealne dla OEM i System Integrators w Europie i USA:
SFTO1560JD-7328BN jest zaprojektowany tak, aby spełniać wymaganiaAutomatyka przemysłowa, opieka zdrowotna i lotnictwoJego kompaktowa konstrukcja, wysoka jasność i duża tolerancja temperatur sprawiają, że jest to najlepszy wybór dla specjalistów wymagającychbezkompromisowa niezawodność.
Skontaktuj się z nami już dziś w celu zamówienia lub dostosowania!
W Saef Technology Limited, zapewniamywsparcie z końca na koniecZlokalizowani w Chinach z globalną dystrybucją, zapewniamy szybką dostawę i pomoc techniczną dla klientów wAmeryka Północna i Europa.
Specyfikacje
Parametry | Specyfikacja | Jednostka |
Obszar aktywny | 345.6 ((W) x 194.4 ((H) | mm |
Liczba pikseli | 1920 x RGB x 1080 | pixelów |
Wskaźnik pikseli | 0.18(W) x 0.18(H) | mm |
Układ pikseli | RGB Pas pionowy | |
Tryb wyświetlania | Zazwyczaj czarny | |
Wyświetlanie kolorów | 8bitów | kolorystyczne |
Obsługa powierzchni | HC | |
Wskaźnik kontrastu | Typowo 1200 min.1000 | |
Kąt widzenia ((CR>10) | Typ.85/85/85/85 | - Nie. |
Różnorodność kolorów | 72% NTSC | |
Jasność | 500 typowo 425min | cd/m2 |
Jednorodność jasności | 80% typ 75% min | |
Zużycie energii | Max, proszę.10.65W Typ. 9.55W | Watt |
Wymiar zarysu | 363.8*215.9 | mm |
Waga | Typ. 850 g | gramy |
Wymiary zewnętrzne
Definicja pin interfejsu
Nie, nie, nie. |
Symbol |
Nie, nie, nie. |
Symbol |
||
1 |
RE3P |
Pozytywne dane wejściowe różnicowe LVDS kanał E3 ((Par) |
21 |
RO1N |
Poziom emisji LVDS w kanale wejściowym |
2 |
RE3N |
Wprowadzanie danych różnicowych LVDS w kanale E3 ((Par) |
22 |
RO0P |
Pozytywne dane różnicowe LVDS w kanale put O0 ((Odd) |
3 |
RECLKP |
Pozytywne wejście różnicowego zegara LVDS t (par) |
23 |
RO0N |
Uwaga: W przypadku, gdy dane o różnicy LVDS w kanale wejściowym O0 ((Odd) są ujemne, dane o różnicy LVDS |
4 |
RECLKN |
Ujemne wejście różnicowego zegara LVDS ut ((Par) |
24 |
GND |
LCD Ground |
5 |
RE2P |
Pozytywne dane wejściowe różnicowe LVDS kanał E2 ((Par) |
25 |
NC |
SDA dla zastosowania SAEF, ta szpilka powinna być otwarta |
6 |
RE2N |
Wprowadzanie danych różniczkowych LVDS w kanale E2 ((Par) |
26 |
NC |
SCL dla zastosowania SAEF, ta szpilka powinna być otwarta |
7 |
GND |
LCD Ground |
27 |
NC |
MTP dla zastosowania SAEF, ten pin powinien być otwarty |
8 |
RE1P |
Pozytywne dane wejściowe różnicowe LVDS kanał E1 ((Par) |
28 |
LCD_VCC |
Moc LCD 3.3V |
9 |
RE1N |
Wprowadzanie danych różnicowych LVDS w kanale E1 ((Par) |
29 |
LCD_VCC |
Moc LCD 3.3V |
10 |
RE0P |
Pozytywne dane wejściowe różnicowe LVDS kanał E0 ((Par) |
30 |
LCD_VCC |
Moc LCD 3.3V |
11 |
RE0N |
Wprowadzanie danych różnicowych LVDS w kanale E0 ((Par) |
31 |
LED_PW M |
Ustawić światło.3.3V(3V~3.6V) |
12 |
RO3P |
Pozytywne dane wejściowe różnicowe LVDS kanał O3 ((Odd) |
32 |
LED_EN |
Włącz szpilkę.3.3V(3V~3.6V) |
13 |
RO3N |
Wprowadzanie danych różnicowych LVDS w kanale O3 (Odd) |
33 |
GND |
Powierzchnia |
14 |
GND |
LCD Ground |
34 |
STBYB |
Głębokie ustawienie w trybie gotowości. |
15 |
ROCLKP |
Pozytywne wejście różnicowego zegara LVDS t (Odd) |
35 |
RSTB |
Zresetowanie urządzenia dla układu sterowania LCD IC, nisko aktywny |
16 |
ROCLKN |
Ujemne wejście różnicowe zegara LVDS ut ((Odd) |
36 |
GND |
Powierzchnia |
17 |
GND |
LCD Ground |
37 |
BL_POW Wylotowe |
Zasilanie +12V Vi |
18 |
RO2P |
Pozytywne dane wejściowe różnicowe LVDS kanał O2 ((Odd) |
38 |
BL_POW Wylotowe |
Zasilanie +12V Vi |
19 |
RO2N |
Poziom wprowadzania danych o różnicy LVDS |
39 |
BL_POW Wylotowe |
Zasilanie +12V Vi |
20 |
RO1P |
Pozytywne dane wejściowe różnicowe LVDS kanał O1 ((Odd) |
40 |
BL_POW Wylotowe |
Zasilanie +12V Vi |
Charakterystyka optyczna
Pozycja |
Symbol |
Warunki |
Min. |
Typowy. |
Maksymalnie |
Jednostka |
jasność |
Ciśnienie |
θ=0° |
425 |
500 |
- Tak. |
cd/m2 |
L255 Jednorodność |
△Bp |
|
75 |
80 |
- Tak. |
% |
Kąt widzenia |
θL |
Cr≥10 |
- Tak. |
85 |
- Tak. |
g |
|
θR |
|
- Tak. |
85 |
- Tak. |
|
|
ψT |
|
- Tak. |
85 |
- Tak. |
|
|
ψB |
|
- Tak. |
85 |
- Tak. |
|
Wskaźnik kontrastu |
Kr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
Koordynaty kolorystyczne CIE1931 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
Wy |
|
0.299 |
0.329 |
0.359 |
|
Różnorodność kolorów |
|
NTSC |
- Tak. |
72 |
- Tak. |
% |
Gamma |
|
25°C |
2.0 |
2.2 |
2.4 |
% |
Wystarczy: |
|
25°C |
- Tak. |
- Tak. |
2 |
% |
Charakterystyka podświetlenia
Parametry |
Symbol |
Wartości |
Jednostka |
||
|
|
Min. |
Typowy. |
Max, proszę. |
|
napięcie zasilania LED |
V LED |
28 |
30 |
31 |
V |
Prąd zasilania LED |
ILED |
- |
252 |
- |
mA |
Zużycie energii |
PLED |
- |
8.89 |
9.19 |
W |
Ilość LED |
QLED |
- |
40 |
- |
EA |
Czas trwania LED |
TLED |
40000 |
50000 |
- |
Godziny |
Specyfikacja CTP (nieobowiązkowa)
Kategoria | Parametry | Specyfikacja |
Ogólne | Struktura | Szkło pokrywające + szkło DITO |
Wzmocnienie soczewek | Wzmocnione chemicznie | |
Twardota powierzchni okładki soczewki | ≥ 6H (twardota ołówka) | |
Wskaźnik przenoszenia światła | ≥ 85% | |
Temperatura działania | -30°C ~ +80°C, ≤85% RH | |
Temperatura przechowywania | -35°C ~ +85°C, ≤85% RH | |
Elektryczne | Interfejs | IIC / USB / UART |
IC dotykowy | IL12511 | |
napięcie zasilania (VDD) | 3.3V lub 5V (wybrane) | |
Odporność gospodarza (SDA/SCL) | Konfiguracja na tablicy głównej | |
Środowiskowe | Warunki eksploatacji | Funkcjonalne w mgle/wodach powierzchniowych |
Właściwości powierzchni | Atrament powierzchni | Środki anty-UV |
Obsługa powierzchni | Światło przeciwbłyskowe (Haze: 10%) | |
Laminat LCD-TP | OCA (optycznie przejrzysty klej) | |
Zgodność | Standardy materialne | Zgodny z RoHS i wolny od halogenów |

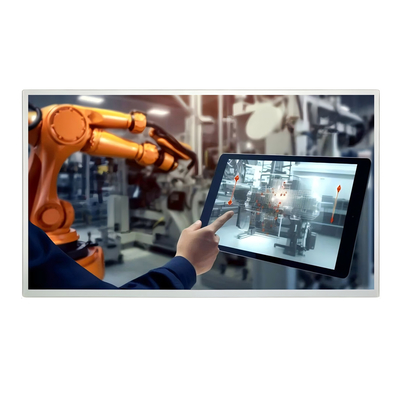

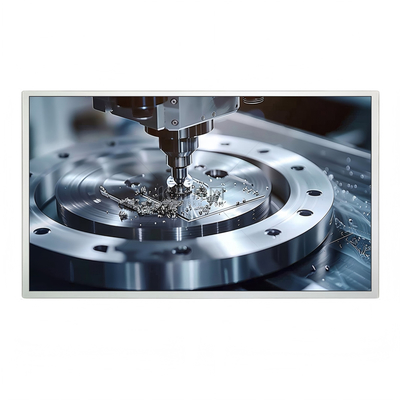

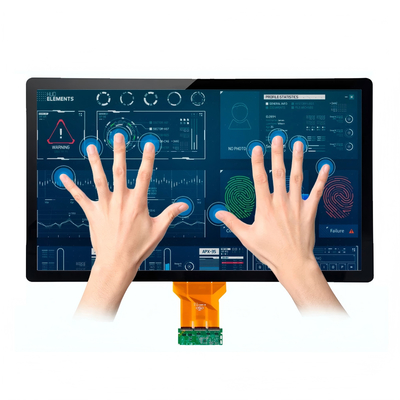

Obraz produktu
