Szczegóły Produktu:
|
| Rozmiar ekranu: | 10,1 cala | Rozstrzygnięcie: | 800 (RGB) × 1280 |
|---|---|---|---|
| interfejs: | LVD (4 kanały danych + 1 zegar) | Technologia dotykowa: | Rzutowane pojemnościowe (10-punktowe) |
| Struktura dotykowa: | G + G (okładka + czujnik ITO) | Twardota powierzchni: | 300 cd/m2 (wykonalne) |
| Współczynnik kontrastu: | 1000:1 (typowo) | Kąt widzenia: | 85 ° (U/D/L/R) (technologia IPS) |
| Temperatura robocza: | -10°C do +60°C | Wejście zasilania: | Logika 3,3 V + 12V podświetlenie |
| Podświetlenie: | Biała dioda LED, napęd 12 V (typ 120 mA.) | Zgodność: | ROHS, zasięg, wolny od halogenu |
| Ochrona ESD: | Kontakt ± 4KV / AIR ± 8KV (IEC 61000-4-2) | Gwarancja: | 12 miesięcy |
| Podkreślić: | 100,1-calowy wyświetlacz TFT IPS LVDS,PCAP dotykowy wyświetlacz TFT 800x1280 |
||
Rozwiązanie wyświetlacze klasy przemysłowej dla HMI i systemów wbudowanych
SFTO1010YX-7239BCT firmy SAEF Technology to rygorystycznie przetestowany 10,1-calowy wyświetlacz TFT zaprojektowany do wymagających zastosowań przemysłowych w USA i UE.O rozdzielczości 800x1280 i interfejsie LVDS, zapewnia nieuskładaną transmisję obrazu do urządzeń medycznych, paneli sterowania automatyzacją i terminali logistycznych, eliminując degradację sygnału, która jest powszechna w interfejsach RGB.
Kluczowe zalety projektowania
Odporność środowiskowa:
Działa w temperaturze od -10°C do +60°C (Zachowanie: -20°C~70°C)
Przechodzi 240-godzinny test wilgotności (50°C/90% RH, nie kondensujący)
Niestandardowe opcje przeciwmgłowe/odpychające wodę w trudnych warunkach.
Niezawodność dotykowa:
Struktura GG + GT9271 Touch IC obsługuje obsługę rękawicą/mokrą ręką.
Opcjonalne łączenie optyczne AIR, OCA lub OCR.
Wydajność optyczna:
Technologia IPS umożliwia kąty widzenia 178°, jasność 300 cd/m2 i jednolitość 80% (certyfikat BM-5A).
Zarządzanie energią:
Przyciemnianie PWM (200Hz ∼ 200kHz) z zgodnością logiczną 3.3V ∼ 5V.
Wsparcie skoncentrowane na inżyniera
Diagramy czasowe LVDS (PCLK: 5077MHz) i dokumentacja protokołu dotykowego I2C.
Spełnia niemieckie normy przemysłowe ESD (IEC 61000-4-2).
Bezpłatna personalizacja: obróbka powierzchni szkła, długość FPC, dopasowanie impedancji.
Zgodność i gwarancja
▸ Certyfikacja RoHS/REACH/Halogen-Free ▸ Roczna gwarancja (w tym zatwierdzenie naklejania obrazu) ▸ Wsparcie montażowe IPC-A-610.
Dlaczego inżynierowie wybierają ten wyświetlacz:
*"Preferowany przez niemieckich inżynierów: utrzymuje czas reakcji 30 ms (typowy) w temperaturze -10°C15% szybciej niż konkurencja.
Ogólne specyfikacje
| Parametry | Specyfikacja | Jednostka |
| Rozmiar LCD | 10.1 | Calownik |
| Wymiar zarysu LCM | 143.00(H) X228.6 ((V) X2.6 ((T) | mm |
| Obszar aktywny | 135.36 ((H) X216.58 ((V) | mm |
| Liczba pikseli | 800RGB ((H) X1280 ((V) | pixelów |
| Wskaźnik rozmiaru pikseli H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| Układ pikseli | RGB Pas pionowy | kolorystyczne |
| Wyświetlanie kolorów | 16.7M | |
| Tryb wyświetlania | Zazwyczaj czarny | |
| Różnorodność kolorów | Typowo 56%, minimalnie 52%. | NTSC |
| Jasność | Typ: 300, Min: 250 | cd/m2 |
| LED Q'ty | 32 (4 serii 8 równoległe) | |
| kąt widzenia (CR 10) | Typ:80/80/80/80 | |
| Wskaźnik kontrastu | Typ 1000:1Min. 800:1 | |
| System sterowania | JD9365DA-H3 | |
| Interfejs | MIPI 3/4 pasu (zazwyczaj 4 pas) | |
| Masa modułu | TBD | g |
| IC dotykowy | GT9271 | |
| Struktura dotyku | G+G |
Rysunek
![]()
Rysunek zarysu ekranu dotykowego
![]()
Specyfikacja CTP
| Kategoria | Parametry | Specyfikacja |
| Ogólne | Struktura | Szkło pokrycia + szkło czujnika ITO (G+G) |
| Wzmocnienie soczewek | Wzmocnione chemicznie | |
| Twardota powierzchni okładki soczewki | ≥ 6H (twardota ołówka) | |
| Wskaźnik przenoszenia światła | ≥ 85% | |
| Temperatura działania | -10°C ~ +60°C, ≤90% RH | |
| Temperatura przechowywania | -20°C ~ +70°C, ≤90% RH | |
| Elektryczne | Punkt dotyku | 10 punktów |
| Interfejs | I2C | |
| IC dotykowy | GT9271 | |
| napięcie zasilania (VDD) | 2.8V ~ 3.3V | |
| Odporność gospodarza (SDA/SCL) | Konfiguracja na tablicy głównej | |
| Środowiskowe | Warunki eksploatacji | Dostosowywalne |
| Właściwości powierzchni | Atrament powierzchni | Typ czystego |
| Obsługa powierzchni | Dostosowywalne | |
| Laminat LCD-TP | Wymogi dotyczące wprowadzenia do obrotu instrumentów pochodnych | |
| Zgodność | Standardy materialne | Zgodny z RoHS i wolny od halogenów |
Opis interfejsu
| Numer PIN. | Symbol | Funkcja |
| 1 | NC | Brak połączenia. |
| 2 | Wpływ | Zasilanie 3.3V |
| 3 | IOVCC | Zasilanie 1,65 ~ 3,3 V |
| 4 | GND | Powierzchnia |
| 5 | RST(GRB) | LCM Global reset ((Reset:H=IOVCC) |
| 6 | NC | Brak połączenia. |
| 7 | GND | Powierzchnia |
| 8 | D0- | Wprowadzenie danych różnicowych MIPI (negatywne) |
| 9 | D0+ | Wprowadzenie danych różnicowych MIPI (pozytywne) |
| 10 | GND | Powierzchnia |
| 11 | D1- | Wprowadzenie danych różnicowych MIPI (negatywne) |
| 12 | D1+ | Wprowadzenie danych różnicowych MIPI (pozytywne) |
| 13 | GND | Powierzchnia |
| 14 | C.L.K. | Wprowadzenie różnicowego zegara MIPI (negatywne) |
| 15 | CLK+ | Wprowadzenie różnicowego zegara MIPI (pozytywne) |
| 16 | GND | Powierzchnia |
| 17 | D2- | Wprowadzenie danych różnicowych MIPI (negatywne) |
| 18 | D2+ | Wprowadzenie danych różnicowych MIPI (pozytywne) |
| 19 | GND | Powierzchnia |
| 20 | D3- | Wprowadzenie danych różnicowych MIPI (negatywne) |
| 21 | D3+ | Wprowadzenie danych różnicowych MIPI (pozytywne) |
| 22 | GND | Powierzchnia |
| 23-24 | NC | Brak połączenia. |
| 25 | GND | Powierzchnia |
| 26-29 | NC | Brak połączenia. |
| 30 | GND | Powierzchnia |
| 31 | LEDK | Katodę podświetlenia |
| 32 | LEDK | Katodę podświetlenia |
| 33-38 | NC | Brak połączenia. |
| 39 | LEDA | Anodę podświetlenia |
| 40 | LEDA | Anodę podświetlenia |
Maksymalne ratingi bezwzględne
| Pozycja | Symbol | Wartości | Jednostka | |
| Min. | Max, proszę. | |||
|
Napięcie zasilania |
IOVCC | - 0.3 | 3.6 | V |
| Wpływ | - 0.3 | 6.0 | V | |
| AVEE | - Tak. | - Tak. | V | |
| Napięcie sygnału wejściowego | VI | - 0.3 | IOVCC | V |
| Temperatura działania | TOP | -20 | 70 | °C |
| Temperatura przechowywania | TST | - 30 | 80 | °C |
Charakterystyka podświetlenia
| Charakterystyka | Symbol | Min. | Rodzaj | Max, proszę. | Jednostka |
| LED Prąd naprzód | Jeżeli | - Tak. | 180 | 225 | mA |
| LED Przejściowe napięcie każdej struny LED | Struny VF | 11.6 | - Tak. | 13.6 | Wolt |
| Czas trwania diody |
N/A |
30000 |
40000 |
- Tak. |
Kr. |
| Pozycja | Symbol | Warunki | Wartości | |||
| Min. | Typowy. | Max, proszę. | ||||
|
Kąt widzenia |
Ty... |
CR ¢10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ŚL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Czas reakcji | TON+TOFF |
θ=Φ =0 ° Normalne kąt widzenia |
- |
30 | 40 | |
| Wskaźnik kontrastu | CR | 800 | 1000 |
- |
||
| Światłość | L | 280 | 300 | - | ||
| Jednorodność jasności | YU | 75 | 80 | - | ||
|
Kolorowość (CIE1931) |
Biały |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Czerwony |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Zielona |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Niebieski |
BX | 0.137 | ||||
| By | ||||||
| NTSC | 57% | |||||

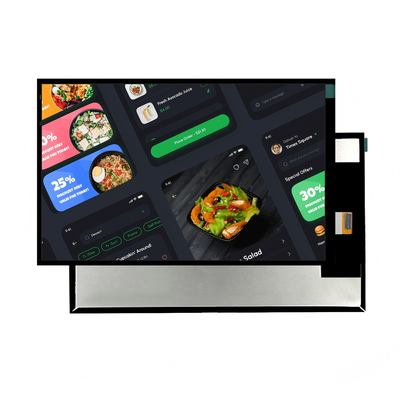

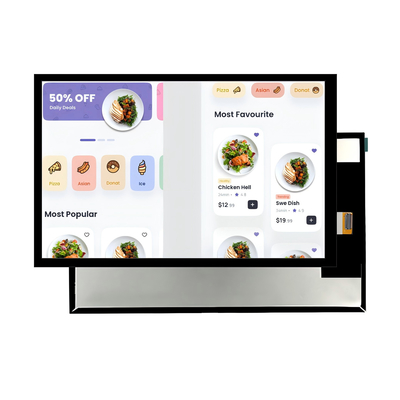

Zdjęcie produktu
![]()
![]()
![]()
