Szczegóły Produktu:
|
| Rozmiar ekranu: | 4,0-calowe (kwadratowe) | Rezolucja: | 720 × 720 pikseli |
|---|---|---|---|
| Typ dotyk: | Rzutowane pojemnościowe (PCAP) | Interfejs: | 18-bit RGB (40-pin ZIF) |
| Kontroler dotykowy: | FT6336U (I²C, Multi-Touch) | Twardość powierzchniowa: | 300 CD/M2 (dostosowywany） |
| Współczynnik kontrastu: | 900: 1 (typ.) | Kąt oglądania: | 80 ° (U/D/L/R) (technologia IPS) |
| Temperatura operacyjna: | -20 ° C do +70 ° C. | Podświetlenie: | LED (12,8 V/40MA, 4S2P) |
| Ochrona ESD: | ± 8kV (IEC 61000-4-2) | Gwarancja: | 12 miesięcy |
| Zgodność: | ROHS/BEZ REK/HOLOEN | Dostosowywanie: | Struktura CTP, IC, powłoki (AG/AR/AF) |
| Podkreślić: | 4-calowy przemysłowy wyświetlacz TFT LCD,Wyświetlacz TFT z ekranem dotykowym PCAP,LCD TFT o szerokiej temperaturze |
||
Zaprojektowany z myślą o odporności i precyzji przemysłowej

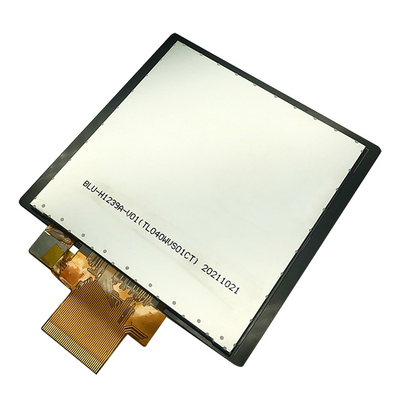

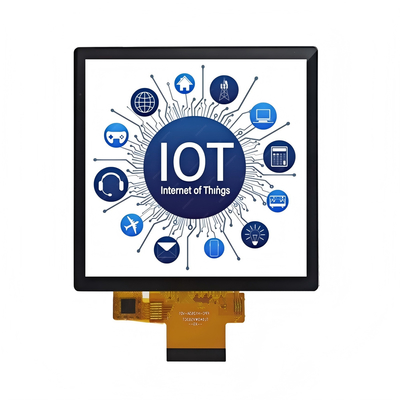

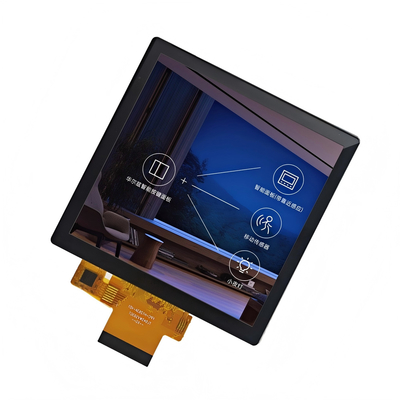

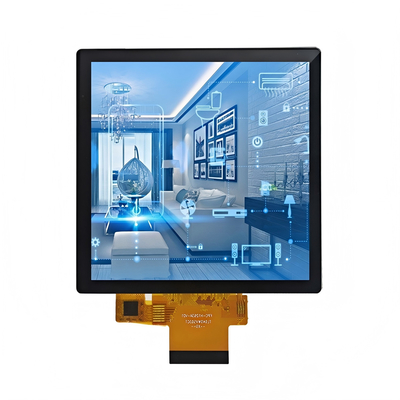

SFTO400XC-7013ACT to wysokowydajny 4-calowy kwadratowy moduł TFT LCD, przeznaczony do wymagających zastosowań przemysłowych w trudnych warunkach. Wyposażony w rozdzielczość 720×720 z 262 tysiącami kolorów i 18-bitowym interfejsem RGB, zapewnia wyjątkową przejrzystość dla HMI, paneli sterowania IoT i oprzyrządowania.
Solidna integracja PCAP Touch
Obsługa multi-touch za pośrednictwem układu scalonego FT6336U (interfejs I²C).
Konfiguracje konfigurowalne: struktury G+F (Glass/Film) lub G+G (Glass/Glass).
Opcjonalne układy scalone dotykowe klasy przemysłowej (od -40°C do +85°C, ±15kV ESD).
Gotowość na ekstremalne warunki
Zatwierdzony do cykli termicznych (przechowywanie od -30°C do 80°C) i odporności na wibracje (10–55 Hz, amplituda 1,5 mm).
Dostępne warianty uszczelnione IP67 (uszczelka + zalewanie).
Powłoki hydrofobowe (kąt zwilżania >110°) do użytku w wilgotnych/zewnętrznych warunkach.
Doskonałość optyczna
Współczynnik kontrastu 900:1 z widocznością dookólną 80°.
Powłoki antyodblaskowe (AG) + antyrefleksyjne (AR) (opcjonalnie).
Przepuszczalność światła ≥82% (możliwość rozbudowy do 90%).
Projekt zgodny z przepisami
Pełna zgodność z RoHS/REACH/PFAS dla rynków UE/USA.
Certyfikaty: ISO 9001:2015, ISO 14001:2015, EN 55032/24 (EMC).
Dostosowywanie do krytycznych zastosowań
Opcje grubości: szkło ochronne 0,95 mm–6,0 mm.
Ulepszenia przemysłowe: rozszerzone układy scalone temperatury, algorytmy odrzucania deszczu, ekranowanie EMI.
Obróbka powierzchni: tusze ceramiczne (odporność na promieniowanie UV przez 10+ lat), krawędzie 2.5D/3D.
Automatyzacja fabryk: panele sterowania, interfejsy PLC.
Urządzenia medyczne: sprzęt diagnostyczny, przenośne monitory.
Transport: systemy zarządzania flotą, deski rozdzielcze pojazdów elektrycznych.
Inteligentne budynki: sterowanie HVAC, terminale zabezpieczeń.
*"Dzięki aktywnemu obszarowi 72,3×72,3 mm i laminacji wiązanej OCA, ten moduł eliminuje zniekształcenia optyczne, jednocześnie wytrzymując zdarzenia ESD ±8kV. Złącze ZIF z 40 pinami upraszcza integrację, a nasz interfejs dotykowy I²C zmniejsza obciążenie hosta MCU. Możliwość dostosowania do środowisk MIL-STD."*
Specyfikacje ogólne
| Funkcja | Specyfikacje | |
|
Specyfikacja wyświetlacza |
Typ LCD | 4,0 cala |
| Rozdzielczość (H*V) | 720(RGB)×720 | |
| Typ technologii | a-Si TFT | |
| Konfiguracja pikseli | R.G.B. Pionowy pasek | |
| Tryb wyświetlania | Normalnie czarny | |
| Kierunek widzenia | WSZYSTKIE | |
| Kierunek inwersji skali szarości | Obraz produktu | |
|
Mechaniczne Charakterystyka |
Wymiary zewnętrzne (szer. x wys. x gł.) (mm) | 84,00*84,00*3,2 |
| Aktywny obszar (mm) | 71,93*71,93 | |
| Obszar widzenia CTP (mm) | 72,30*72,30 | |
| Z/bez ekranu dotykowego | Z pojemnościowym ekranem dotykowym | |
| Typ złącza (dla LCD) | 0,5 mm skoku 40-pin ZIF | |
| Typ podświetlenia | LED | |
| Waga (g) | TBD | |
|
Elektryczne Charakterystyka |
Interfejs wyświetlacza | RGB 18 bitów |
| Interfejs dotykowy | I2C | |
| Liczba kolorów | 262 tys. | |
| Układ scalony sterownika wyświetlacza | NV3052CGRB | |
| Układ scalony sterownika dotykowego | FT6336U | |
Rysunek mechaniczny
Specyfikacja CTP
| Kategoria | Parametr | Specyfikacja |
|
Ogólne |
Struktura | Szkło ochronne + folia czujnika ITO (G+F) |
| Wymiar zewnętrzny | 84,0 (wys.) x 84,0 (wys.) x 0,95 (gł.) mm | |
| Wzmocnienie soczewki ochronnej | Wzmocnione chemicznie | |
| Twardość powierzchni soczewki ochronnej | ≥6H (twardość ołówka) | |
| Współczynnik przepuszczalności światła | ≥82% | |
| Temperatura pracy | -20℃ ~ +70℃, ≤90% RH | |
| Temperatura przechowywania | -30℃ ~ +80℃, ≤90% RH | |
|
Elektryczne |
Interfejs | I2C |
| Układ scalony dotykowy | FT6336U | |
| Napięcie zasilania (VDD) | 2,8 V ~ 3,3 V | |
| Rezystancja hosta (SDA/SCL) | Konfigurowalna na płycie głównej | |
| Punkt dotyku | Multi-touch | |
| Środowiskowe | Warunki pracy | Konfigurowalny |
|
Powierzchnia Właściwości |
Tusz powierzchniowy | Konfigurowalny |
| Obróbka powierzchni | Typ przezroczysty, konfigurowalny | |
| Laminacja LCD-TP | Klejenie OCA | |
| Zgodność | Standardy materiałowe | Zgodność z RoHS, REACH i bez halogenów |
Opis pinów interfejsu
| 1 | LED A | ANODA LED |
| 2 | LED K1 | KATODA LED |
| 3 | LED K2 | KATODA LED |
| 4 | Masa | Charakterystyka elektryczna |
| 5 | VCI | Zasilanie (+3,3 V) |
| 6 | RESET | Sygnał resetowania, aktywny niski |
| 7 | IM1 | Brak połączenia |
| Charakterystyka optyczna | IM0 | Brak połączenia |
| 9 | SDA | Brak połączenia |
| 10 | SCK | Brak połączenia |
| 11 | CS | Brak połączenia |
| 12 | PCLK | Sygnał zegara kropki RGB |
| 13 | DE | Sygnał włączania danych RGB |
| 14 | VSYNC | Sygnał synchronizacji ramki RGB |
| 15 | HSYNC | Sygnał synchronizacji linii RGB |
| 16~33 | DB0 ~DB17 |
Sygnał danych RGB (DB0: Niebieski LSB; DB5:Niebieski MSB; DB6: ZIELONY LSB; DB11: ZIELONY MSB; DB12: CZERWONY LSB; DB17: CZERWONY MSB) 34 |
| GND | Masa | Charakterystyka elektryczna |
| TOFF | Przerwanie dotykowe | 36 |
| TP_SDA | Sygnał danych IIC dotyku | 37 |
| TP_SCL | Zegar IIC dotyku | 38 |
| TP_RESET | Sygnał resetowania dotyku | 39 |
| TP_VCI | Zasilanie dotykowe | 40 |
| mA | Masa | Charakterystyka elektryczna |
Element
| Warunek | Min | Maks. | Maks. | Kąty widzenia | θT |
| VDD | V | 3,3 | 3,6 | V | -- |
| IDD | - | Obraz produktu | 60 | mA | VF |
| VIH | 0,8VDD | - | Obraz produktu | V | -- |
| 0 | - | Obraz produktu | V | -- | |
|
IIL -1,0 |
- | 1,0 | Obraz produktu | Charakterystyka podświetlenia | Element |
Symbol
| Warunek | Min | Maks. | Jednostka | Kąty widzenia | θT |
| -- | 40 | / | mA | Napięcie przewodzenia | VF |
| - | 12,8 | Obraz produktu | V | Obraz produktu | -- |
| 4S2P | / | Liczba diod LED | / | ||
| 8 | szt. | Charakterystyka optyczna | Element |
| Warunek | Min | Typ | Maks. | Jednostka | Kąty widzenia | θT |
|
CR≥10 |
- |
80 |
Obraz produktu | % | Obraz produktu |
- |
| 80 | Obraz produktu | % | Obraz produktu | |||
| 80 | Obraz produktu | % | Obraz produktu | |||
| 80 | Obraz produktu | % | Obraz produktu | |||
| θ=0° | 700 | 900 | - | - |
Obraz produktu |
Obraz produktu |
| 25℃ | - | 25 |
Obraz produktu |
ms | TOFF |
Jednolitość |
| U | ||||||
| - | 70 |
Obraz produktu |
- | % |
Obraz produktu |
L |
| - |
Obraz produktu |
Obraz produktu |
Obraz produktu |
% |
Obraz produktu |
L |
| - | 300 |
Obraz produktu |
cd/m2 |
Obraz produktu |
