Szczegóły Produktu:
|
| Produkt: | 1,54-calowy ekran graficzny OLED | Rezolucja: | 128x64 pikseli |
|---|---|---|---|
| Tryb wyświetlania: | Matryca pasywna | Interfejs: | 4-przewodowy SPI |
| Napięcie robocze: | Logika: 1,65 V–3,3 V, wyświetlacz: 11,5 V–12,5 V | Jasność: | Typowo 110 cd/m² |
| Kąt widzenia: | 160 stopni | Rozstaw pikseli: | 0,254 x 0,254 mm |
| Metoda jazdy: | 1/64 Cykl pracy | Temperatura operacyjna.: | -40 ° C do +70 ° C. |
| Numer pin: | 7 kołków nagłówka | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 1Moduł wyświetlacza OLED o pojemności 0,54 cala z interfejsem SPI,Moduł wyświetlacza OLED o bardzo niskiej mocy |
||

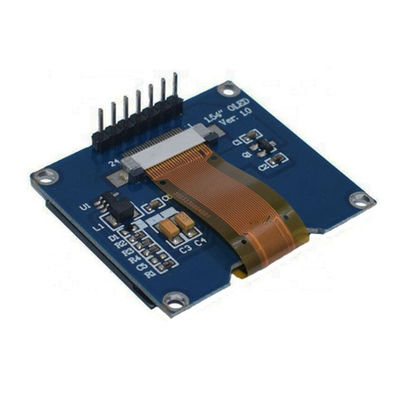

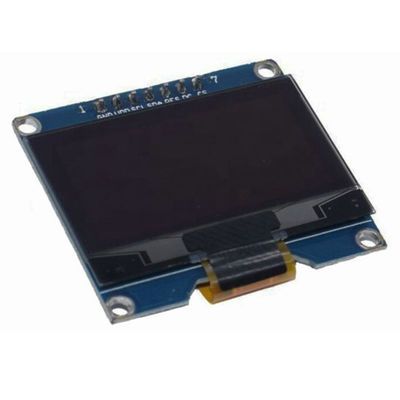

Saef Technology Limited przedstawia wysokowydajny moduł wyświetlacza OLED 1,54 cala, zaprojektowany dla inżynierów i deweloperów, którzy wymagają przejrzystości, wydajności i wytrzymałości w kompaktowych obudowach. Idealny do technologii ubieralnej, monitorów medycznych, przemysłowych urządzeń przenośnych i urządzeń IoT, ten monochromatyczny panel OLED łączy w sobie wyjątkową wydajność optyczną z ultra-niskim zużyciem energii – wszystko w małym, łatwym do zintegrowania pakiecie.
Rozdzielczość 128 × 64 pikseli z białą emisją OLED zapewnia ostry kontrast i doskonałą czytelność zarówno w słabych, jak i jasnych warunkach.
Przeznaczony do pracy w temperaturach od -40°C do +70°C, co sprawia, że nadaje się do zastosowań zewnętrznych, motoryzacyjnych i przemysłowych, gdzie stabilność temperatury jest krytyczna.
Zużywa tylko 90 µA (VDD) i 450 µA (VCC) w trybie pełnego włączenia, z prądem w trybie uśpienia poniżej 10 µA – idealny do urządzeń zasilanych bateryjnie i wrażliwych na energię.
Łatwy do połączenia z popularnymi mikrokontrolerami (STM32, ESP32, Arduino, Raspberry Pi Pico) przy minimalnej liczbie pinów i pełnym wsparciu poleceń.
Oceniony na do 16 000 godzin przy zoptymalizowanych ustawieniach jasności. Testowany w warunkach szoku termicznego, pracy w wysokich/niskich temperaturach i wilgotności zgodnie ze standardami niezawodności branżowej.
Oferujemy bezpłatną, częściową personalizację – dodaj panele dotykowe rezystancyjne lub pojemnościowe, zmodyfikuj złącza, dostosuj oprogramowanie układowe lub dopasuj obrysy mechaniczne, aby idealnie pasowały do Twojego produktu.
Moduł OLED 1,54 cala firmy Saef został zbudowany z myślą o projektancie systemu:
Solidny obwód sekwencjonowania zasilania chroni panel OLED i wydłuża żywotność
Układ scalony sterownika chroniony przed ESD (CH1116G) zapewnia stabilną pracę w środowiskach zakłóconych elektrycznie
Szczegółowy kod inicjalizacji i schematy czasowe zapewnione dla szybkiego prototypowania
Rysunki mechaniczne z uwzględnieniem tolerancji dla precyzyjnego montażu i składania
Niezależnie od tego, czy opracowujesz urządzenie do śledzenia kondycji, przenośne narzędzie diagnostyczne, wyświetlacz inteligentnego czujnika czy kompaktowy panel sterowania – ten moduł zapewnia niezawodną wydajność przy minimalnej powierzchni.
Ekspertyza techniczna: Nasz zespół inżynierów wspiera przegląd schematów, debugowanie oprogramowania układowego i prośby o dostosowanie.
Szybkie prototypowanie: Próbki dostępne w ciągu 5–7 dni roboczych z pełną dokumentacją.
Gotowy do wprowadzenia na rynek: Zgodny z dyrektywami ROHS, REACH i CE, zapewniając bezproblemowe wejście na rynki europejskie i północnoamerykańskie.
Zapewniona jakość: Każda jednostka przechodzi kontrolę AQL zgodnie z MIL-STD-105E Level II, z AQL 0,65% dla poważnych wad.
Urządzenia do noszenia do monitorowania zdrowia i kondycji
Przenośny sprzęt medyczny i diagnostyczny
Przenośne narzędzia testowe i pomiarowe
Przemysłowe interfejsy HMI i wyświetlacze czujników
Urządzenia brzegowe IoT i kontrolery inteligentnego domu
Dodatkowe wyświetlacze samochodowe i zestawy wskaźników
Wymiary mechaniczne
Definicja interfejsu pinów
| PIN | SYMBOL | Opisy |
| 1 | GND | Masa obwodu logicznego |
| 2 | VDD | Zasilanie dla logiki |
| 3 | SCK | Wejście zegara szeregowego. |
| 4 | SDA | Wejście danych szeregowych. |
| 5 | RST | Ten pin jest wejściem sygnału resetowania. Gdy pin jest niski, wykonywana jest inicjalizacja układu. Utrzymuj ten pin w stanie wysokim podczas normalnej pracy. |
|
6 |
DC |
Ten pin to pin kontroli danych/poleceń. Gdy pin jest w stanie wysokim i wybrany jest tryb interfejsu szeregowego, dane na SDIN zostaną zinterpretowane jako dane. Gdy jest w stanie niskim, dane na SDIN zostaną przesłane do rejestru poleceń. |
| 7 | CS | Wybór układu. Układ jest wybierany, gdy CS0 = „L”. |
Absolutne wartości maksymalne
| Parametr | Warunki | Typ | Jednostka | Pobór prądu w trybie normalnym |
| Napięcie zasilania dla logiki | VDD | -0,3 | 4 | V |
| Napięcie zasilania dla wyświetlacza | VCC | 8 | 25 | V |
| Temperatura pracy | TOP | -40 | 70 | .C |
| Temperatura przechowywania | TSTG | -40 | 85 | .C |
| Żywotność (220 cd/m2) | 13 000 | stopień | godzina | |
| Żywotność (200 cd/m2) | 15 000 | stopień | godzina | |
| Żywotność (180 cd/m2) | 16 000 | stopień | godzina |
Charakterystyka DC
| Symbol | Warunki | Min | Typ | Max | Jednostka |
Pobór prądu w trybie normalnym |
| Napięcie zasilania dla logiki | VDD | 1,65 | 2,8 | 3,3 | V | |
| Napięcie zasilania dla wyświetlacza | VCC | 11,5 | 12 | 12,5 | V | |
| Wejście wysokiego poziomu | VIH | 0,8×VDD | stopień | stopień | V | |
| Wejście niskiego poziomu | VIL | stopień | stopień | 0,2×VDD | V | |
| Wyjście wysokiego poziomu | VOH | IOUT = 100µA, 3,3MHz | 0,9×VDD | stopień | stopień | V |
| Wyjście niskiego poziomu | VOL | IOUT = 100µA, 3,3MHz | stopień | stopień | 0,1×VDD | V |
|
Prąd zasilania VDD IDD VDD = 2,8 V, VCC = 12, IREF = 10uA, Nie Panel podłączony, |
Wyświetlacz WŁ., Wszystkie WŁ., |
- |
stopień |
110 |
- |
Specyfikacje elektryczne |
|
ICC VDD = 2,8 V, VCC = 12, IREF = 10uA, Bez podłączonego panelu, Wyświetlacz WŁ., Wszystkie WŁ. |
- |
stopień |
580 |
µA |
Specyfikacje elektryczne |
|
|
ISEG VDD = 2,8 V, VCC = 12 V, IREF=10uA, Wyświetlacz WŁ. |
Kontrast=FFh |
280 | 310 | 340 | µA |
Specyfikacje elektryczne |
| - | stopień | - | stopień | |||
| - | stopień | - | stopień | |||
| - | stopień | - | stopień | |||
| 20 | - | stopień | ||||
|
IDD, UŚPIENIE |
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V |
Wyświetlacz WYŁ., Bez podłączonego panelu - |
stopień |
stopień |
µA |
Specyfikacje elektryczne |
|
ICC, UŚPIENIE |
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V |
Wyświetlacz WYŁ., Bez podłączonego panelu - |
stopień |
stopień |
µA |
Specyfikacje elektryczne |
Charakterystyka
| Symbol | Warunki | Min | Typ | Max | Jednostka | Pobór prądu w trybie normalnym |
| Wszystkie piksele włączone | - | stopień | 25 | mA | Pobór mocy w trybie normalnym | |
| Tryb czuwania 10% pikseli włączonych | - | stopień | 1,5 | mA | Pobór mocy w trybie normalnym | |
| Wszystkie piksele włączone | - | stopień | 97,5 | mW | Jasność | |
| Tryb czuwania 10% pikseli włączonych | - | stopień | 19,5 | mW | Jasność | |
| Lbr | - | stopień | 110 | - | stopień | C.I.E. (Biały) |
| (x) |
(y) C.I.E. 1931 |
0,24 |
0,28 0,32 |
0,32 0,36 |
0,36 Kontrast w ciemnym pomieszczeniu |
|
| CR | - | stopień | - | stopień | stopień | |
| - | stopień | - | stopień | stopień |
