Szczegóły Produktu:
|
| Produkt: | 0.96 cali wyświetlacz OLED | rezolucja: | 128x64 pikseli |
|---|---|---|---|
| Struktura: | COG + PCB | Interfejs: | I2C / IIC |
| Ekran dotykowy: | Można dostosować | Kierunek oglądania: | Wszystkie kąty widzenia (85/85/85/85) |
| Wym. konturu: | 24,7 × 27 × 3,6 mm | Połączenie: | Metalowe szpilki |
| Numer pin: | 4 szpilki (opcjonalnie 7 szpilek) | Temperatura operacyjna.: | -40 ℃ do +85 ℃ |
| Życie: | 50 000 godzin przy 60 cd/m2 | Zgodność: | Zgodny z REACH i RoHS |
| Podkreślić: | 0Interfejs I2C modułu wyświetlacza OLED o pojemności 96 cali,Moduł wyświetlacza OLED klasy przemysłowej,wyświetlacz OLED o wysokiej jasności biało-niebieski |
||
Saef Technology Limited wprowadza wysokiej wydajności 0,96-calowy moduł wyświetlacza OLED, zaprojektowany dla inżynierów i programistów, którzy domagają się jasności, wydajności i niezawodności w ultra-kompaktnych konstrukcjach.Idealne dla urządzeń noszonych, monitorów medycznych, narzędzi przenośnych, czujników IoT i przemysłowych HMI, ten panel OLED zapewnia ostre monochromatyczne wizualne obrazy z niezwykle niskim zużyciem energii, wszystko za pośrednictwem prostego interfejsu I2C.

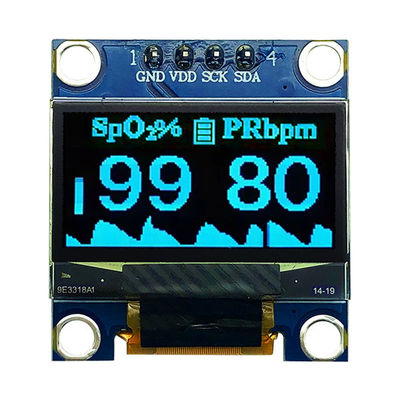

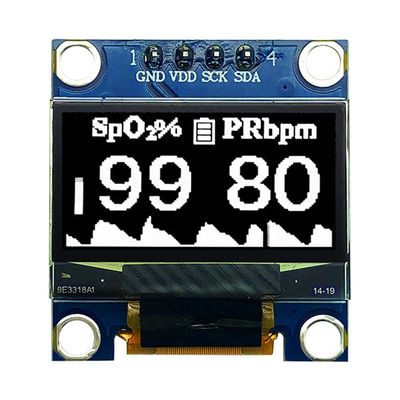

Rozstrzygnięcie 128 × 64 z opcjonalną emisją białego lub niebieskiego zapewnia wysoki kontrast i doskonałą czytelność zarówno w oświetleniu wewnętrznym, jak i zewnętrznym.
Mały odcisk PCB o wymiarach 24,7 mm × 27,0 mm × 2,7 mm pasuje do ograniczonych przestrzeni bez uszczerbku dla jakości wyświetlania.
Do komunikacji potrzebne są tylko dwa przewody (SCL, SDA), zmniejszając liczbę pinów i upraszczając integrację z MCU takimi jak STM32, ESP32, Arduino i Raspberry Pi.
Wyposażony w temperaturę od -40 do +80°C, nadaje się do trudnych warunków, od zamrożonej logistyki po podgrzewane środowiska przemysłowe.
Wysoka jasność z wewnętrznym DC/DC
Jasność do 180 cd/m2 dzięki wbudowanej pompie ładowania, zapewniającej widoczność nawet w bezpośrednim świetle słonecznym.
Wytrzymało 30 000 godzin przy temperaturze 80 cd/m2, z szeroko zakrojonymi testami niezawodności, w tym wstrząsem cieplnym, wilgotnością i przedłużonymi cyklami temperatury.
Oferujemy bezpłatną pół-przystosowanie łączyć rezystywny lub pojemnościowy dotyk, modyfikować pinouts, dostosować oprogramowanie, lub dostosować zarysów mechanicznych do swoich potrzeb.
Moduł OLED Saef® o pojemności 0,96 cala został zbudowany z myślą o projektancie systemu:
Zintegrowany konwerter prądu stałego/prądu stałego eliminuje potrzebę zewnętrznego zasilania wysokiego napięcia
SSD1315 sterownik IC z pełnym ustawieniem poleceń dla łatwego sterowania i zarządzania niską energią
Pełny kod inicjalizacyjny w języku C dla szybkiego tworzenia prototypu
Szczegółowe rysunki mechaniczne i definicje szpilki zapewniają bezbłędne układanie i montaż PCB
Niezależnie od tego, czy rozwijasz zegarek inteligentny, przenośne urządzenie medyczne, wyświetlacz czujnika, czy kompaktowy panel sterowania, ten moduł zapewnia niezawodną wydajność przy minimalnych kosztach projektowania.
Ekspertyza techniczna: Nasz zespół inżynierów wspiera przegląd schematów, debugowanie oprogramowania układowego i wnioski o dostosowanie.
Szybkie prototypowanie: Próbki wysyłane są w ciągu 5-7 dni roboczych z pełną dokumentacją.
Gotowy do obrotu: zgodny z dyrektywami ROHS, REACH i CE w celu sprawnego wejścia na rynki europejskie i północnoamerykańskie.
Zapewniona jakość: Każda jednostka jest poddawana kontroli AQL zgodnie z MIL-STD-105E poziom II, z 0,65% AQL w przypadku poważnych wad.
Noszone urządzenia śledzące stan zdrowia i sprawności
Przenośne urządzenia medyczne i diagnostyczne
Ręczne narzędzia badawcze i pomiarowe
Przemysłowe czujniki i wyświetlacze HMI
Urządzenia IoT Edge i inteligentne sterowniki domowe
Wyświetlacze pomocnicze dla pojazdów i zestawy paneli
Gotowi do projektowania z ufnością?
Skontaktuj się z naszym zespołem sprzedaży technicznej, aby uzyskać arkusze danych, próbki kodu lub bezpłatną konsultację projektową.
Wymiary mechaniczne
Maksymalne ratingi bezwzględne
| Parametry | Symbol | Min. | Maksymalnie | Jednostka |
| Napięcie zasilające dla logiki | VDD | - 0.3 | 4 | V |
| Napięcie zasilania do wyświetlania | Wpływ | 0 | 16.5 | V |
| Napięcie zasilania dla prądu stałego/prądu stałego | VBAT | - 0.3 | 4.5 | V |
| Temperatura pracy | TOP | -40 | 85 | .C |
| Temperatura przechowywania | TSTG | -40 | 85 | .C |
| Czas trwania (110 cd/m2) | 10/000 | - | godzina | |
| Czas trwania (80 cd/m2) | 30/000 | - | godzina | |
| Czas trwania (60 cd/m2) | 50/000 | - | godzina |
Charakterystyka optyczna
| Charakterystyka | Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
|
Jasność (VCC dostarczane zewnętrznie) |
Lbr | Uwaga 5 | 90 | - | - | cd/m2 |
|
Jasność (VC generowane przez wewnętrzne DC/DC) |
Lbr | Uwaga 6 | 80 | 110 | - | cd/m2 |
| C.I.E. (biały) |
(x) (y) |
C.I.E. 1931 |
0.25 0.27 |
0.29 0.31 |
0.33 0.35 |
|
| Kontrast pomieszczeń ciemnych | CR | - | 2000:1 | - | ||
| Kąt widzenia | - | Wolne | - | stopień |
Charakterystyka prądu stałego
|
Charakterystyka |
Symbol | Warunki | Min. | Rodzaj | Maksymalnie | Jednostka |
| Napięcie zasilające dla logiki | VDD | - | 3.3 | - | V | |
|
Napięcie zasilania do wyświetlania (Zapewnione zewnętrznie) |
Wpływ |
Uwaga 5 (wewnętrzny prąd stały/prąd stały wyłączony) |
8.5 | 9.0 | 9.5 | V |
| Napięcie zasilania dla prądu stałego/prądu stałego | VBAT | Włączanie wewnętrznego prądu stałego/prądu stałego | - | 3.3 | - | V |
| napięcie zasilania dla wyświetlacza wytwarzane przez wewnętrzne prąd stały/prąd stały | Wpływ |
Uwaga 6 (wewnętrzne włączenie prądu stałego/prądu stałego) |
7.0 | - | 7.5 | V |
| Wpływ na wysokim poziomie | HIV | IOUT = 100μA/3,3MHz | 0.8×VDD | - | VDD | V |
| Wpływ niskiego poziomu | VIL | IOUT = 100μA/3,3MHz | 0 | - | 0.2×VDD | V |
| Wydajność wysokiego poziomu | VOH | IOUT = 100μA/3,3MHz | 0.9×VDD | - | VDD | V |
| Wydajność niskiego poziomu | VOL | IOUT = 100μA/3,3MHz | 0 | - | 0.1×VDD | V |
| Prąd roboczy dla VDD | IDD | - | 160 | 220 | μA | |
|
Prąd roboczy dla VCC (VCC dostarczany zewnętrznie) |
ICC |
Uwaga 7 |
- |
9 |
15 |
mA |
| Prąd roboczy dla VBAT (VCC wytwarzany przez wewnętrzne DC/DC) |
IBAT |
Uwaga 8 |
- |
27.0 |
32.0 |
mA |
| Prąd w trybie uśpienia dla VDD | IDD/ SLEEP | - | - | 10 | μA | |
|
Prąd w trybie uśpienia dla VCC
|
ICC/ SLEEP | - | - | 10 | μA |

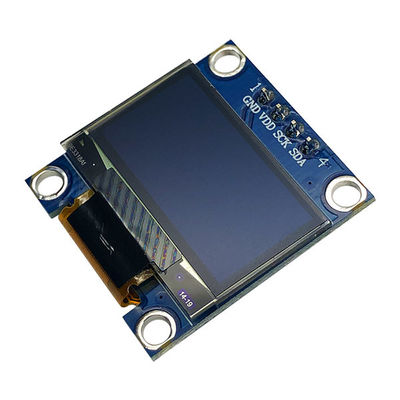

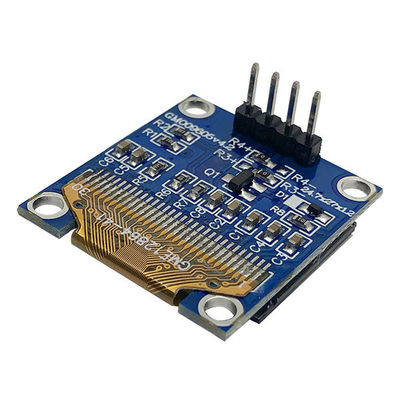

Obraz produktu
